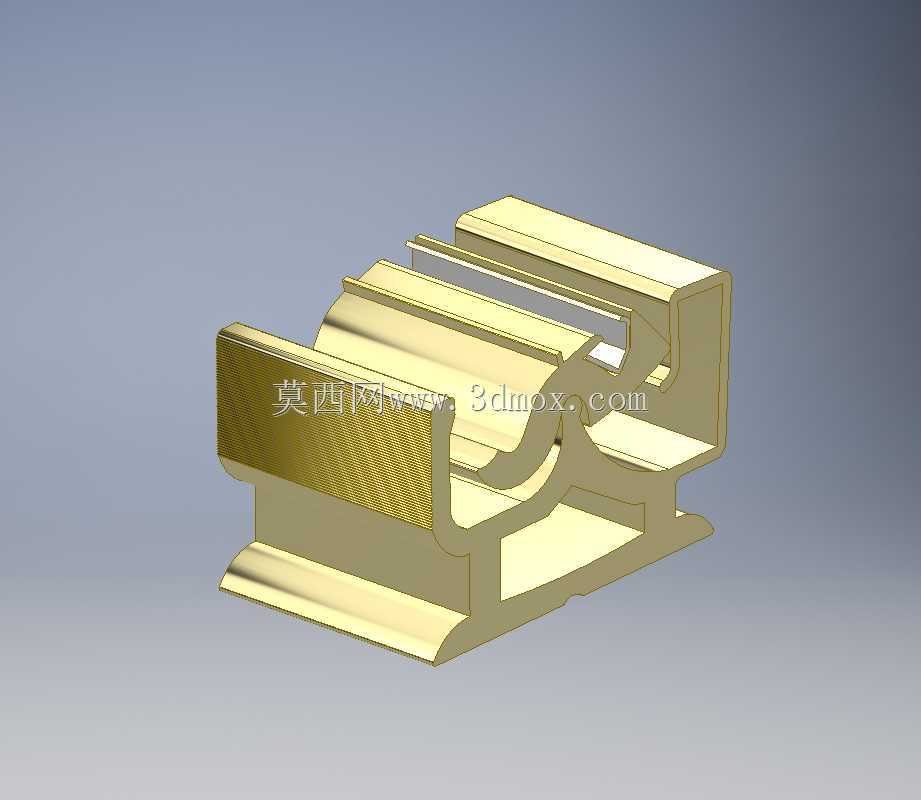

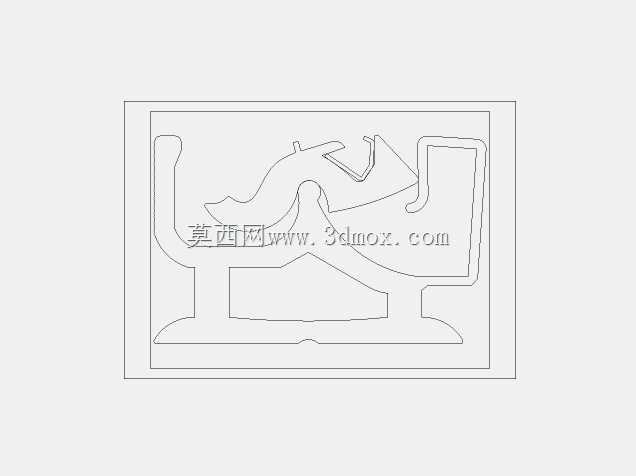

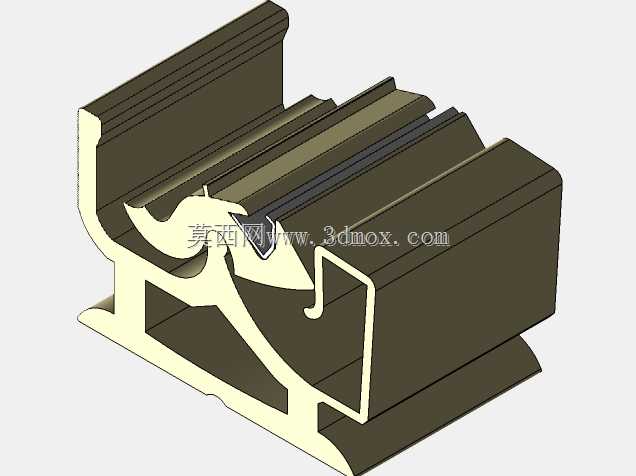

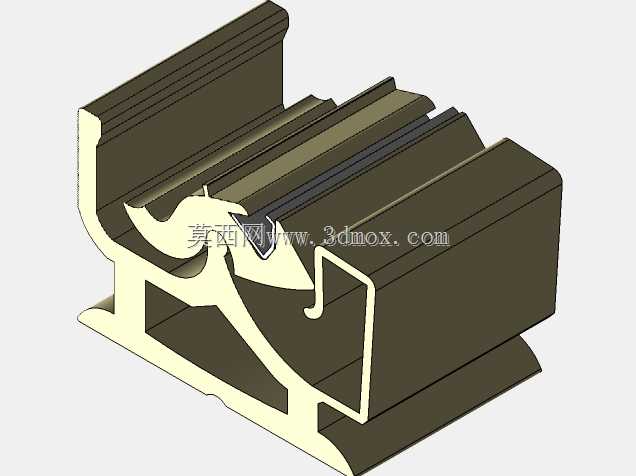

47.1方管用拔出接头顶部卡箍结构

在模块化框架搭建、工业管线排布、设备防护栏组装这类现场施工场景里，方管连接的可靠性一直是结构工程师重点关注的环节，尤其是需要频繁拆装调整的工位，传统焊接、螺栓紧固的方式要么拆装效率低，要么会破坏管材表面完整性，这时候适配对应规格方管的快装卡箍就成了兼顾连接强度与拆装便捷性的优选方案。这款适配47.1mm方管的顶部卡箍，是方管接头组件里承担轴向定位与径向抱紧双重作用的核心零件，实际应用中常配套同规格的方管快装接头使用，常见于工业铝型材框架改造、物流周转架拼接、自动化设备外围防护栏安装、通风方管快速对接等场景，能在不破坏管材本体的前提下，实现两段方管或者方管与端部接头的快速锁止，不需要额外在管材上打孔、攻丝，大幅降低现场装配的工作量。

从功能特性上看，这款卡箍的结构完全围绕抱紧力均匀分布、插拔操作顺畅两个核心需求设计，整体采用对称式的半包络结构，内侧的弧形贴合面与接头端部的定位弧面完全匹配，当卡箍沿接头顶部的安装槽推入到位后，两侧的弹性夹臂会自然卡在方管外壁的预设卡位上，既可以限制接头从方管端部脱出，又能抵消管材连接后受到的径向晃动载荷，避免连接部位出现旷量。卡箍底部的定位折边是设计里的细节巧思，安装到位后折边会卡在方管端面的接缝处，能直观判断卡箍是否装配到位，避免现场施工时因为卡箍没推到底导致的连接失效问题，同时折边还能承担一部分轴向的拉力载荷，当连接部位受到向外的拔出力时，折边会抵住方管端面，配合夹臂的抱紧力共同承载，比单纯依靠侧壁摩擦力的卡箍承载能力提升近四成。

设计思路上，这款卡箍没有采用传统的全包围螺栓锁紧结构，而是利用金属板材冲压后的弹性变形特性实现无紧固件锁止，整体采用等壁厚的钣金折弯结构，所有折弯处都做了适配板材厚度的圆角过渡，既避免了折弯处出现应力集中导致的疲劳断裂，又能让夹臂的弹性变形量控制在合理区间，反复插拔500次以上依然能保持足够的抱紧力，不会出现弹性失效松脱的问题。卡箍顶部的导向斜面是为了降低装配难度设计的，安装时不需要精确对准卡槽，只要将卡箍沿斜面方向推入，就能顺着导向面自动滑入安装位，哪怕是戴手套的现场作业人员，也能单手完成卡箍的装配操作，大幅提升批量安装时的作业效率。

从安装边界与尺寸适配来看，这款卡箍是专门针对外径47.1mm的标准方管设计，内侧的夹持面尺寸与方管外壁的公差带做了匹配设计，适配市面上常规公差范围内的47.1mm方管，不管是钢制喷塑方管还是铝合金挤压方管，只要外径尺寸在标准公差范围内，都能实现可靠抱紧。卡箍安装完成后，突出方管外壁的高度控制在8mm以内，不会在框架外侧形成明显的突出结构，避免搬运物料时勾挂杂物或者磕碰作业人员，整体外形做了圆弧收边处理，没有尖锐的棱角，符合工业设备的安全设计要求。需要注意的是，这款卡箍是作为接头的顶部锁紧件使用，安装时需要确保接头完全插入方管内部达到预设深度，再将卡箍从接头顶部的卡槽推入，直到听见清脆的卡位声响，同时确认底部折边完全抵住方管端面，才算完成装配，日常维护时只需要检查卡箍的夹臂有没有出现过度变形、裂纹，不需要额外做润滑或者紧固操作，长期使用的维护成本极低。

在实际的项目应用里，这类卡箍搭配快装接头的连接方式，比传统的螺栓连接板连接方式装配效率提升三倍以上，而且可拆卸重复使用，在需要频繁调整布局的生产线旁物料架、设备安全围栏改造项目里，能大幅缩短施工周期，同时因为不需要在管材上打孔，不会破坏管材的防腐层，在潮湿、有腐蚀的车间环境里，也不会因为打孔位置的防锈层破坏出现局部锈蚀的问题，连接部位的整体使用寿命更长。针对不同的载荷场景，这款卡箍的板材厚度可以根据实际承载需求做调整，常规场景下采用1.5mm厚的冷轧钢板冲压成型后做镀锌处理，就能满足大部分静态框架的连接需求，如果是有振动载荷的设备连接部位，可以更换2mm厚的不锈钢板材制作的同尺寸卡箍，进一步提升抗疲劳性能与抗腐蚀能力，结构的适配性非常灵活。
