多规格参数化双V形槽轴承滚轮组件

在自动化输送线、重载导轨导向机构、仓储物流分拣设备以及特种行走机构的设计场景中，带V形槽的滚轮组件是承担导向承载、降低运动摩擦阻力的核心零件，这类零件的适配性直接决定了整套运动机构的运行平稳性与负载冗余量。日常做非标设备结构设计时，经常会遇到不同安装空间、不同负载等级下的V形滚轮选型需求，以往每次都要重新绘制槽型轮廓、匹配轴承安装位、校核轮缘强度，重复建模的工作量占了结构设计环节不小的比例，这套参数化的双V形滚轮组件，就是针对这类高频选型需求做的结构化设计成果。

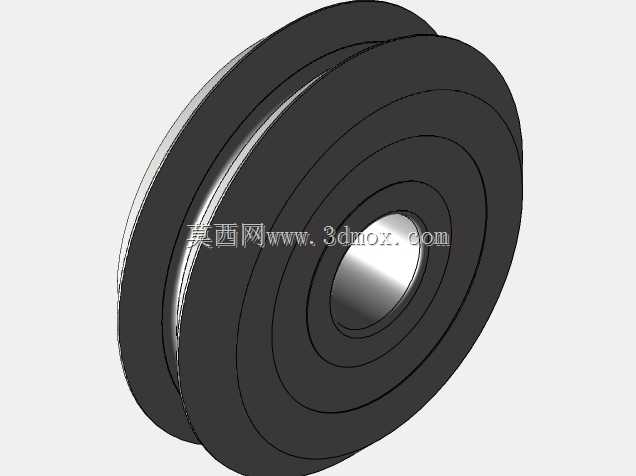

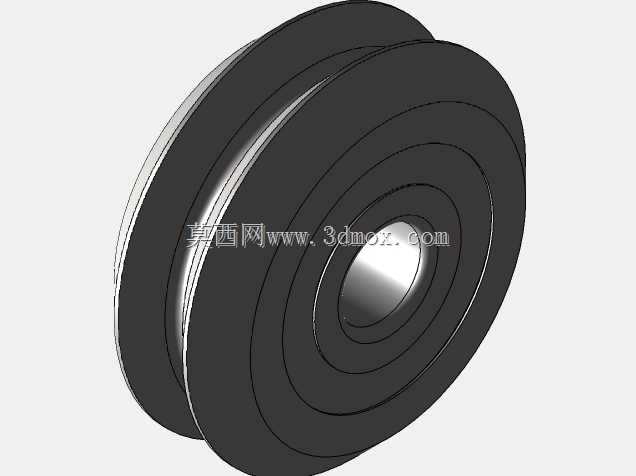

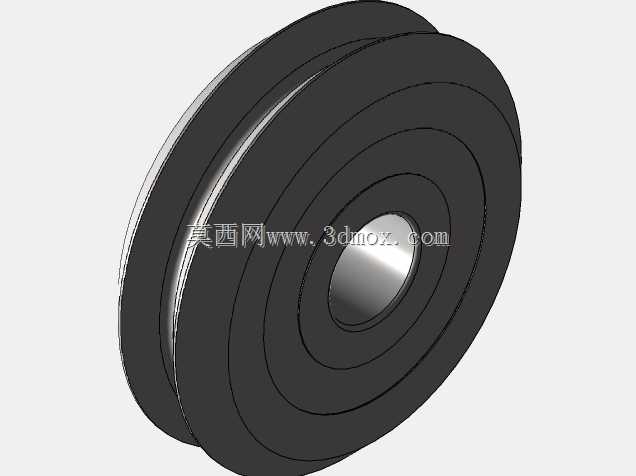

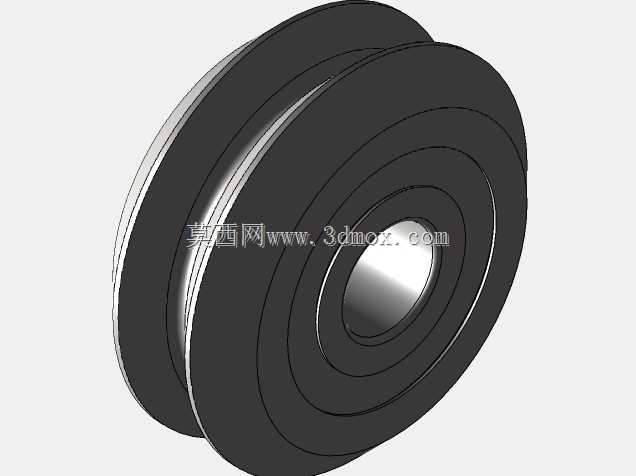

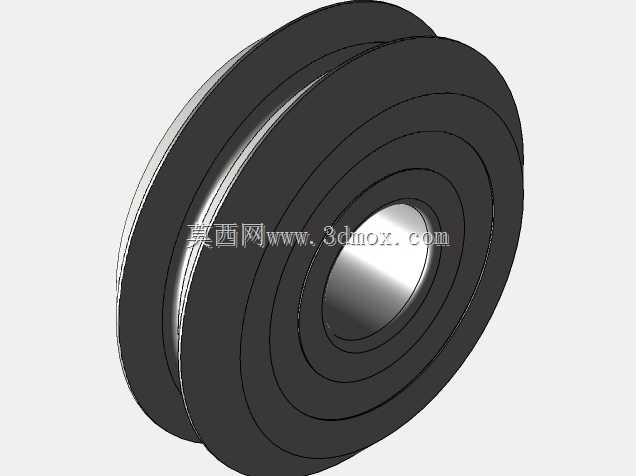

从实际使用场景来看，双V形槽的结构设计区别于单V槽滚轮，它可以同时适配两根平行布置的圆柱形导轨，或者在三角导轨、V形导向轨上实现双向限位，不需要额外增加侧面导向挡轮，就能避免滚轮运动过程中出现的脱轨、侧偏问题，在长距离输送的龙门移动机构、重型物料的滑移工作台、立体仓库的堆垛机行走导向位上，这种双V结构的抗偏载能力比单槽滚轮高出40%以上，尤其适合存在侧向冲击力的往复运动工况。

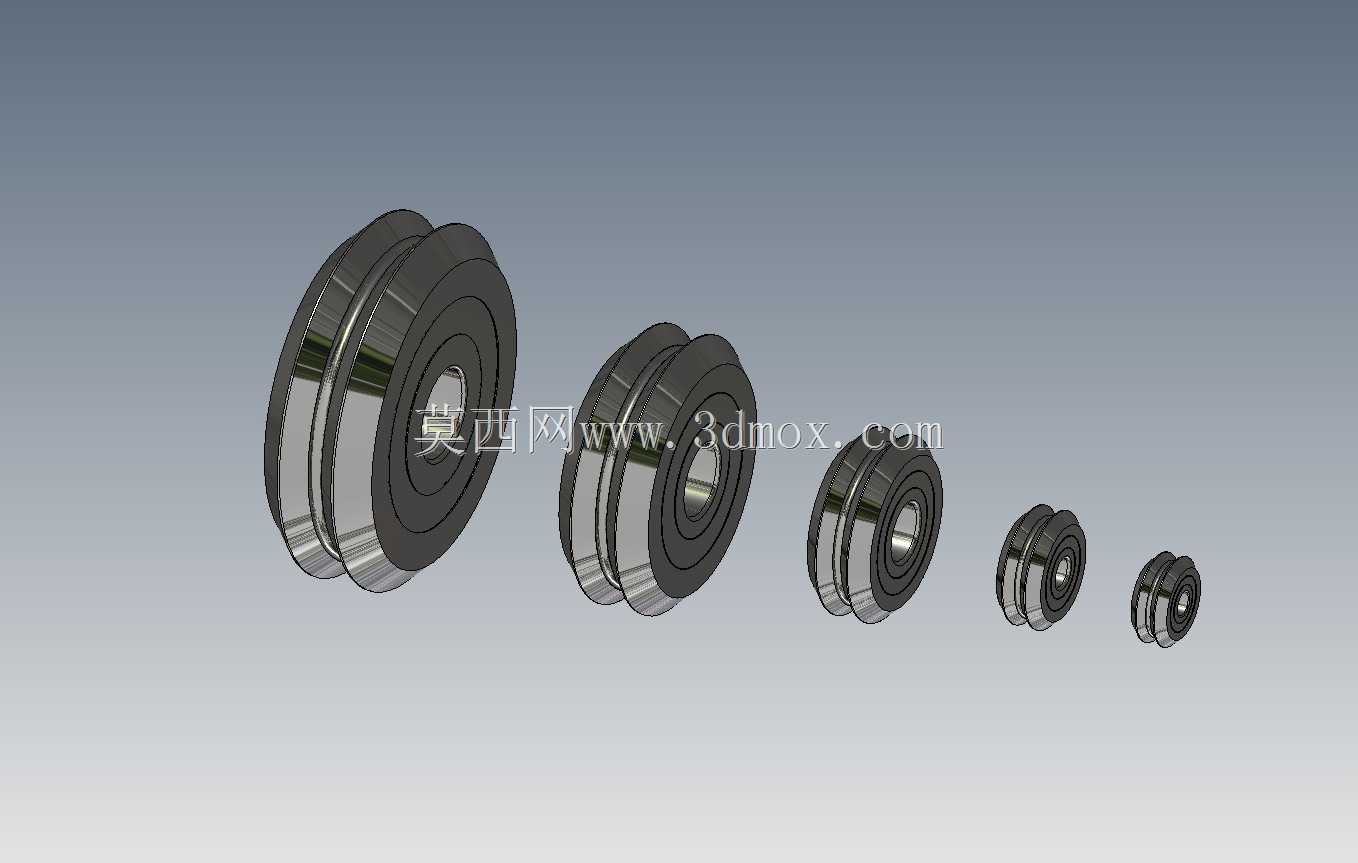

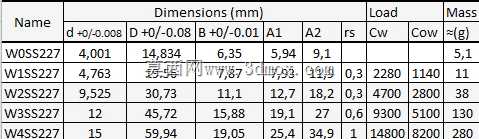

设计这套组件的时候，首先考虑的是不同工况下的尺寸适配性，整个系列覆盖了五种不同的外径规格，从最小的微型导向轮到最大的重载承载轮，每个规格的V形槽角度都做了统一的90度标准设计，适配市面上绝大多数标准V形导轨的截面尺寸，槽面的粗糙度要求控制在Ra1.6以内，减少导轨与轮面接触时的摩擦损耗，同时槽底做了0.5mm的退刀圆角，避免热处理或者长期受力后出现应力集中导致的轮缘开裂。滚轮的内孔直接匹配标准深沟球轴承的外径公差，安装时不需要额外加工衬套，轴承压装后内圈与安装轴采用过渡配合，外圈与滚轮内孔采用过盈配合，保证高速运转时不会出现外圈跟转的问题。

参数化设计的核心逻辑是把滚轮的外径、槽宽、内孔直径、轮缘厚度这些关键尺寸都做了关联驱动，设计选型时只需要输入实际需要的承载吨位、安装空间的边界尺寸，就能自动生成对应规格的三维模型，不需要逐个修改草图尺寸，也不会出现特征重建失败的问题。每个规格的滚轮都做了等比例的结构强度校核，轮缘的厚度按照额定负载的1.5倍安全系数设计，当滚轮承受径向载荷时，V形槽的两个斜面同时受力，载荷均匀分布在两个接触面上，比平滚轮的线接触承载形式接触面积更大，单位面积的接触应力更小，能有效延长滚轮的使用寿命。

安装边界上，这套滚轮组件的轴向定位尺寸做了统一规范，轴承内圈突出轮体端面0.1mm，安装时靠轴肩和锁紧螺母顶紧轴承内圈，不会出现轮体与安装支架摩擦的问题，轮体的两个端面都做了1mm的倒角，既去除了加工毛刺，也能避免安装时刮伤操作人员或者相邻零件。在有防尘需求的工况下，还可以在滚轮外侧加装配套的防尘端盖，端盖的安装位已经在模型里预留了卡槽，不需要额外修改轮体结构就能直接装配，适配粉尘较多的建材生产、矿石输送这类恶劣工况。

实际设备调试过程中，这类双V滚轮的预紧调整也很方便，只需要调整安装轴的偏心量，就能控制滚轮与导轨之间的配合间隙，间隙控制在0.02-0.05mm之间时，既能保证运动时没有卡顿，也不会出现反向间隙，在需要精确定位的伺服移动机构上，这种调整方式可以有效提升运动的重复定位精度。不同于外购的标准成品滚轮，这套参数化模型可以根据实际使用需求调整材质，普通工况下用45号钢调质处理就能满足要求，重载工况可以换成40Cr淬火处理，有耐腐蚀需求的场景还可以换成304不锈钢材质，所有材质对应的热处理工艺要求都在模型的特征备注里做了标注，出工程图的时候可以直接调用对应的技术要求，不需要再重新查阅机械设计手册核对参数。

很多刚接触非标设计的工程师在选V形滚轮的时候，经常会忽略槽型与导轨的匹配度，要么槽角做的不对导致接触不良，要么轮缘厚度不够导致负载能力不足，这套系列化的滚轮组件把这些容易出错的细节都做了标准化处理，不管是做轻型的电子生产线输送导轨，还是做重型的工程机械行走机构，都能从中找到适配的规格，大幅减少重复建模的时间，也能降低设计出错的概率。
