快装式螺栓螺母锁紧连接结构设计

在非标自动化产线快换工装、户外电力设施应急抢修、小型模块化设备现场组装这类对装配效率有严苛要求的场景里，传统螺栓螺母需要反复对齐螺纹、旋转多圈拧紧的操作，往往会拖慢整体作业节奏，尤其是在高空、狭窄操作空间或者戴防护手套作业的工况下，多圈旋合的操作难度会进一步提升，这套快装式螺栓螺母连接结构，正是针对这类痛点做的结构优化。

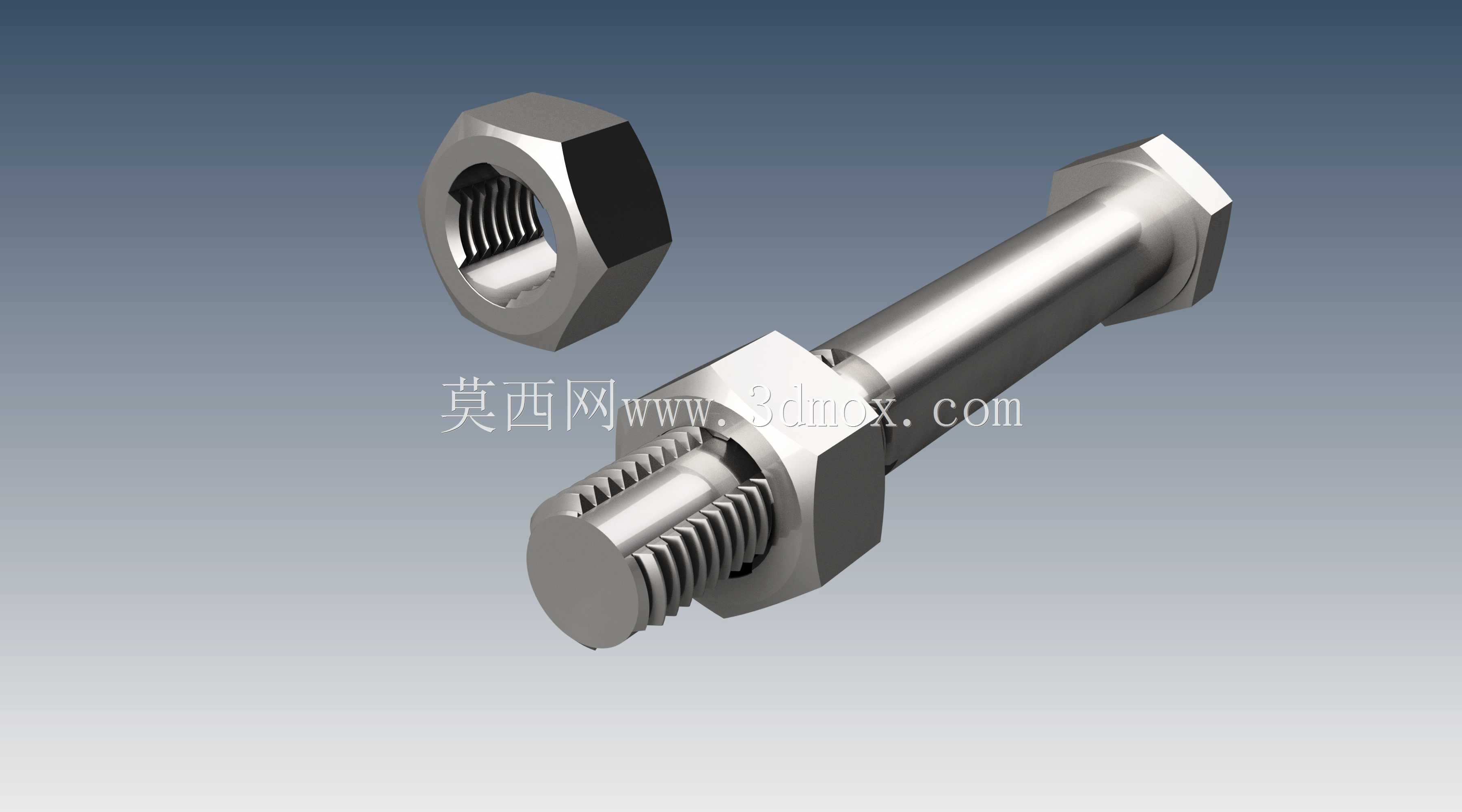

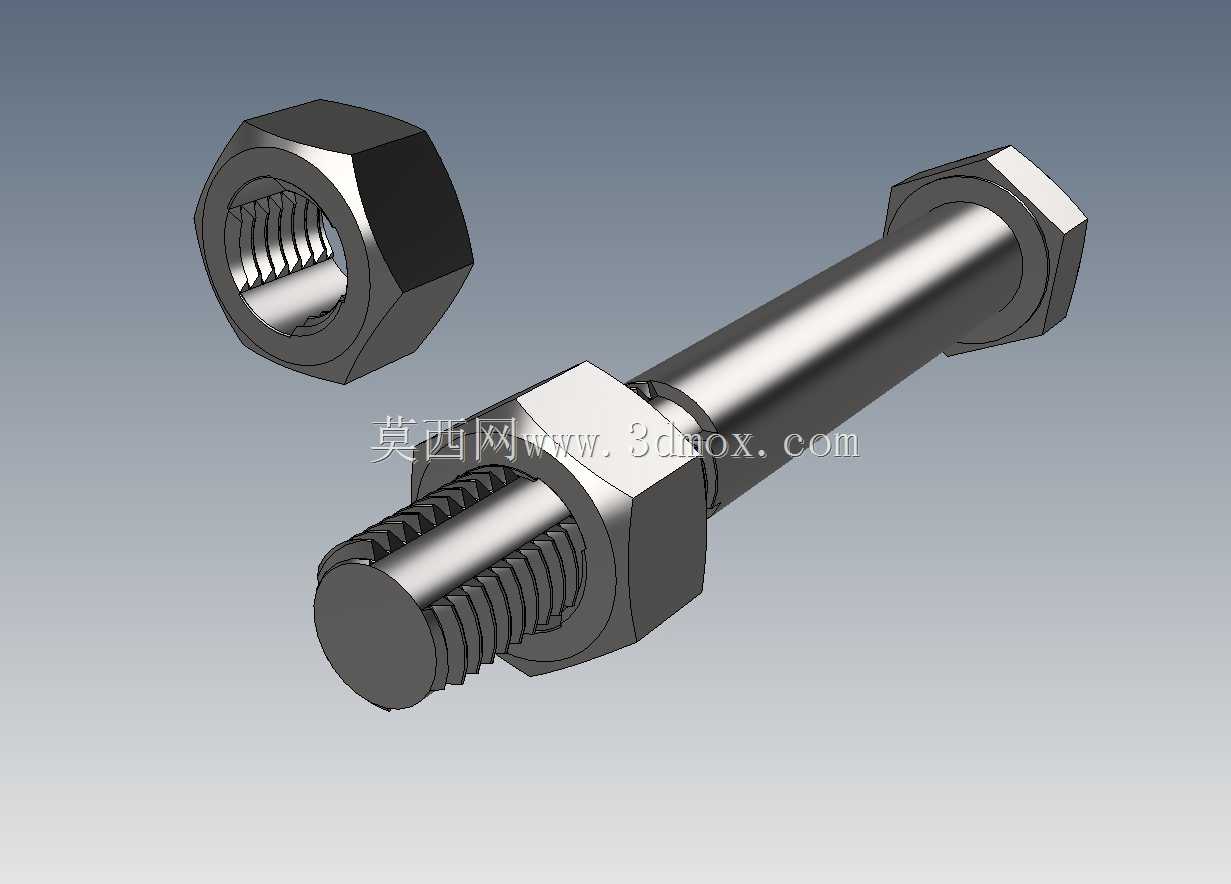

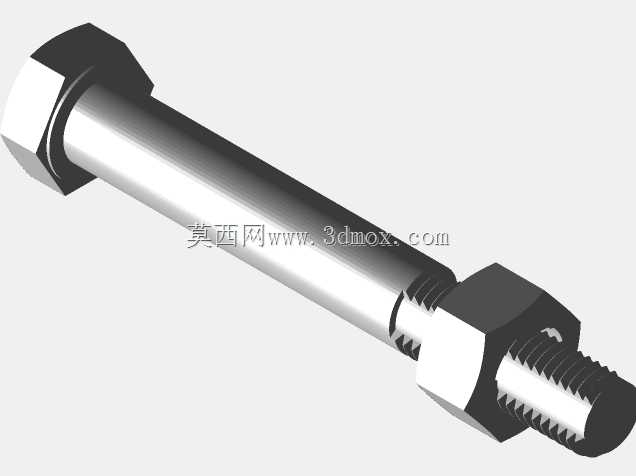

从实际功能逻辑来看，这套结构没有改变螺纹连接本身的自锁可靠性，核心是在螺母与螺栓的配合段做了分段式结构设计：螺栓杆部的螺纹并非全段连续排布，而是预留了一段光轴导向段，对应螺母内部也做了分段式的内螺纹与让位槽配合，装配时不需要像普通螺纹那样从螺栓端部逐圈旋入，只需要将螺母对准螺栓杆部推送到贴合安装面的位置，小角度旋转螺母就能让内螺纹与螺栓外螺纹完全啮合锁紧，相比普通同规格螺栓螺母，装配时的旋转圈数能减少80%以上，大幅缩短单组紧固件的装配耗时。

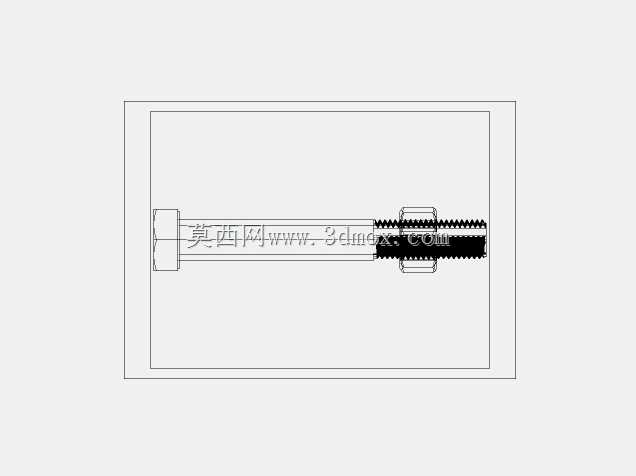

做这套结构的三维建模时，首先要明确的是安装边界约束：螺栓的光杆导向段直径要比螺纹小径小0.1-0.2mm，保证推送过程中不会卡滞，同时光杆段的长度要匹配被连接件的总厚度，确保螺母推送到位时，内螺纹段刚好能对准螺栓上的外螺纹起始位置，不会出现错牙滑丝的问题。螺母的外形沿用了标准六角螺母的对边尺寸设计，不需要更换现有作业用的普通扳手、套筒工具，现场作业人员不需要额外适配新工具，就能直接完成锁紧操作，这一点在现场抢修类场景里尤为重要，不会因为工具适配问题抵消快装结构带来的效率优势。

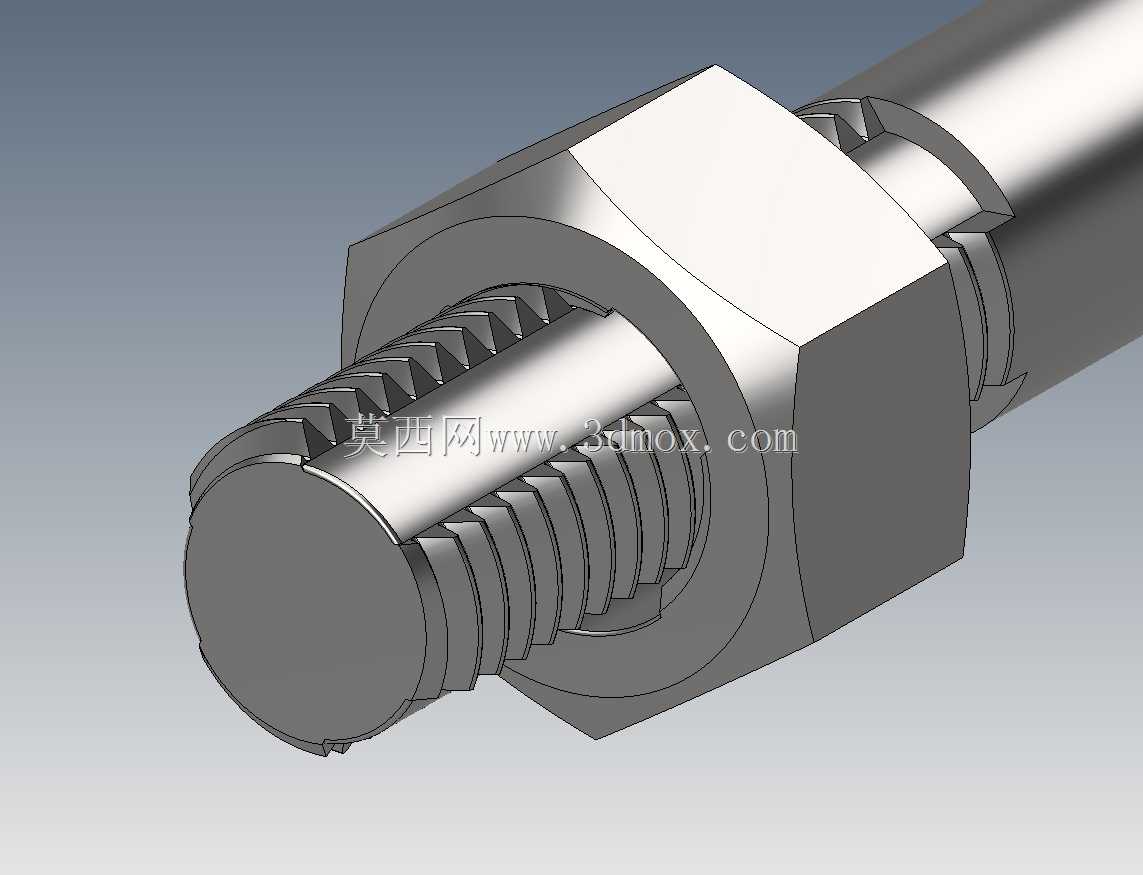

结构细节上，螺母内部的让位槽宽度要比外螺纹的牙型宽度大0.15mm左右，保证轴向推送时螺纹牙不会发生干涉，同时啮合段的螺纹长度和同规格普通标准螺母保持一致，确保锁紧后的预紧力、抗剪切能力、防松性能完全符合普通螺纹紧固件的性能要求，不会因为快装结构牺牲连接强度。螺栓端部做了15度的导入倒角，既方便初始对准被连接件的安装孔，也能在推送螺母时起到导向作用，避免螺母内孔刮伤螺栓表面的防锈涂层。

在实际选型适配时，需要注意这套结构的适用场景：更适合需要频繁拆装、或者一次性快速装配的工位，比如展会临时搭建的模块化框架、自动化设备上需要定期更换的易损件安装位、应急抢修时的构件临时固定，对于需要长期承受强振动、大载荷冲击的永久连接场景，只要在啮合后按照标准扭矩拧紧，其防松性能和普通螺纹连接没有差异，因为最终锁紧的受力段还是完整的螺纹啮合副，快装结构只是优化了旋入过程的行程，并没有改变螺纹连接的受力本质。

建模过程中需要重点管控的尺寸公差包括：螺栓光杆段与螺母让位槽的同轴度要控制在0.05mm以内，否则推送过程中会出现偏斜卡滞；螺纹起始端的收尾位置要做退刀槽处理，保证小角度旋转时螺纹能顺利啮合，不会出现牙型碰撞；螺母两端的端面要和螺纹轴线保持垂直，垂直度公差不低于IT7级，避免锁紧后出现偏载，导致预紧力不足或者被连接件表面压损。另外，考虑到不同工况的防腐需求，这套结构的表面处理可以和普通标准紧固件通用，镀锌、达克罗、发黑处理都不会影响快装结构的配合精度，不需要做特殊的工艺调整。

很多一线装配人员反馈，在狭小空间里操作普通螺栓螺母时，往往因为扳手旋转角度受限，需要反复调整扳手卡位，单颗螺母的拧紧时间会比开阔空间长2-3倍，这套快装结构因为只需要小角度旋转就能完成锁紧，在扳手旋转空间不足30度的工况下，优势会更加明显，不需要反复调整扳手位置，一次卡位就能完成锁紧操作，这也是设计时重点考量的实际工况细节——不是单纯追求理论上的装配速度，而是真正适配现场作业的真实操作限制。
