GT2规格90齿同步传动皮带轮结构

　　做小型自动化传动结构选型时，GT2系列同步轮一直是轻载精密传动场景里的常用选项，这款90齿的GT2皮带轮，适配节距2mm的GT2同步带，日常在桌面级3D打印机的XY轴传动、小型皮带输送线的从动端、桌面点胶机的位移轴、小型雕刻机的进给传动里都能见到同规格部件的应用。这类同步带轮靠带齿与皮带齿槽的啮合传递扭矩，相比平皮带传动不会出现打滑丢步的问题，传动比精准，传动过程中不需要太大的张紧力，对两端支撑轴的径向载荷更小，能有效降低支撑轴承的磨损，延长整套传动组件的使用寿命。

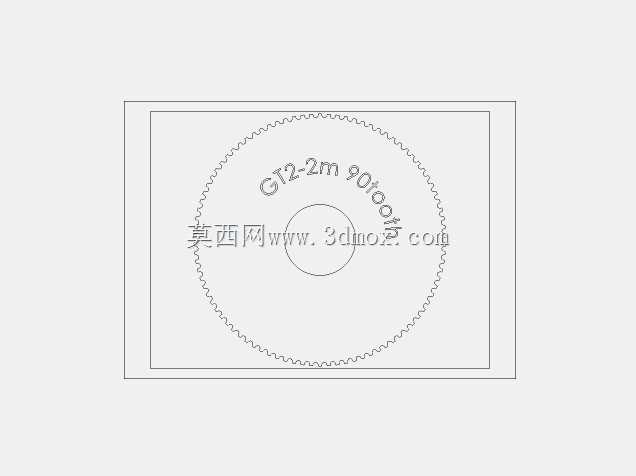

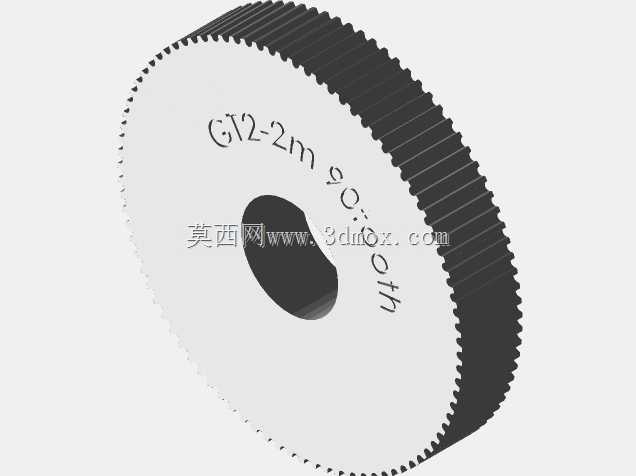

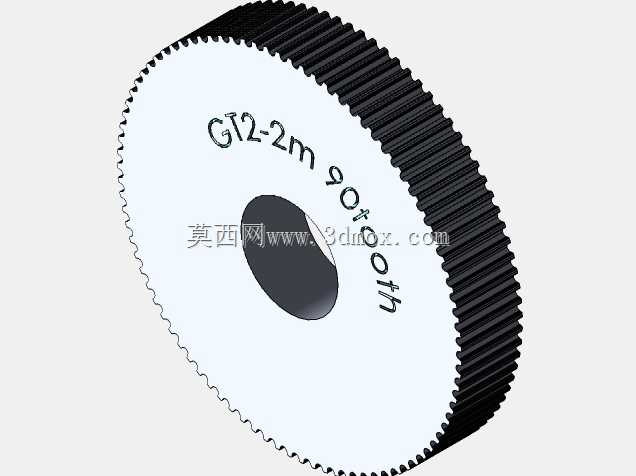

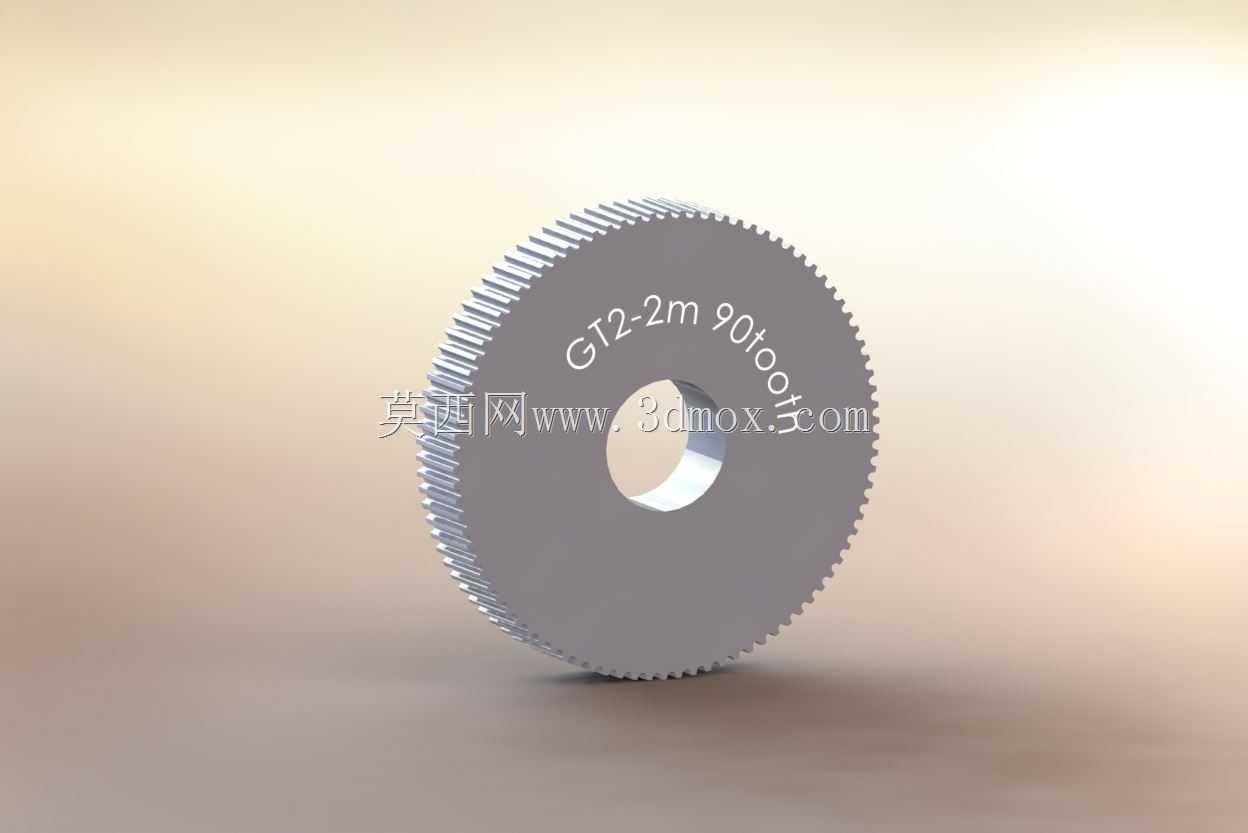

　　从结构设计上看，这款带轮采用直齿圆柱齿形，齿廓曲线适配GT2皮带的标准齿形，啮合过程中齿面接触均匀，不会出现卡滞、跳齿的问题，带轮中心设置了标准安装轴孔，轴孔可根据实际安装需求加工键槽或者顶丝孔，用来实现带轮与传动轴的周向固定，避免传动过程中带轮与轴出现相对转动。带轮的两侧设置了挡边结构，挡边高度略高于带齿顶面，能防止同步带在高速运转过程中从带轮侧面滑脱，尤其是在轴系平行度存在微小安装误差的场景下，挡边的限位作用能大幅降低皮带脱轨的故障概率。

　　实际选型安装时需要注意，这款90齿GT2带轮的节圆直径可以通过齿数与节距的乘积除以圆周率计算得出，对应的安装中心距需要根据配套皮带的周长、主动轮齿数来核算，安装时要保证两个配对带轮的端面处于同一平面，避免皮带偏磨。带轮的齿面加工精度直接影响传动的平稳性，建模时齿形的渐开线轮廓、齿槽深度、齿顶圆角都严格匹配GT2同步带的标准参数，不会出现齿形干涉导致的皮带磨损加快问题。在轻载传动场景下，这类带轮可以采用铝合金材质加工，重量轻、转动惯量小，适合高速往复运动的传动场合，不会因为自身惯量过大导致传动启停时出现过冲、定位不准的问题；如果是负载稍大的场景，也可以换成45号钢材质做表面发黑处理，提升齿面的耐磨性能。

　　很多做小型非标设备的工程师在设计传动结构时，经常会忽略带轮的安装边界尺寸，这款带轮的总宽度、挡边外径、轴孔长度都按照标准GT2带轮的尺寸规范设计，安装时不需要额外修改周边的结构避让尺寸，只要预留出对应直径的转动空间、保证轴端的固定结构有足够的安装位置即可。另外这类同步轮在装配时不需要额外加注润滑脂，依靠同步带本身的尼龙基层自润滑就能实现长期稳定运转，日常维护只需要定期检查皮带张紧度、清理齿槽内夹杂的灰尘碎屑即可，维护成本远低于齿轮传动结构，在小型精密传动的场景下性价比优势非常明显。

　　在实际的传动系统设计中，90齿的规格通常作为从动轮使用，搭配小齿数的主动轮就能实现合适的减速比，比如搭配20齿主动轮就能实现4.5:1的减速比，能有效降低电机端的输出扭矩要求，搭配步进电机或者小型伺服电机使用时，能提升整套传动系统的输出扭矩，保证负载端的运行平稳性。建模过程中对齿形的参数化处理也方便后续修改齿数、调整轴孔尺寸，不需要重新绘制齿形轮廓，能大幅提升同系列带轮的设计效率，给后续的选型改型提供便利。
