高功率NPN型功率晶体管三维结构模型

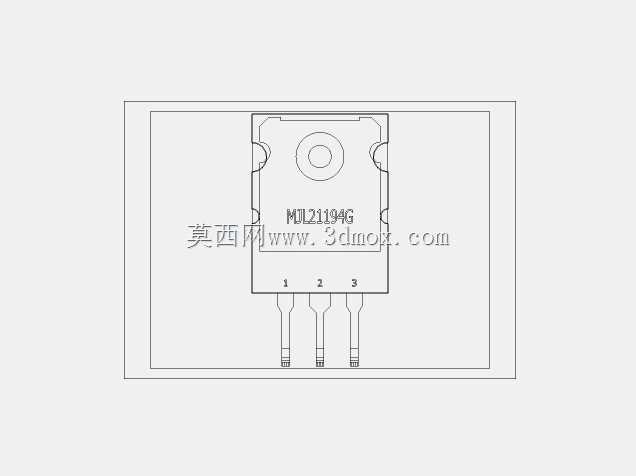

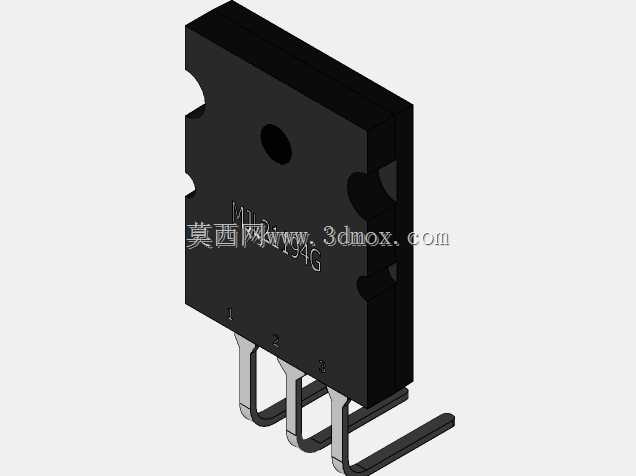

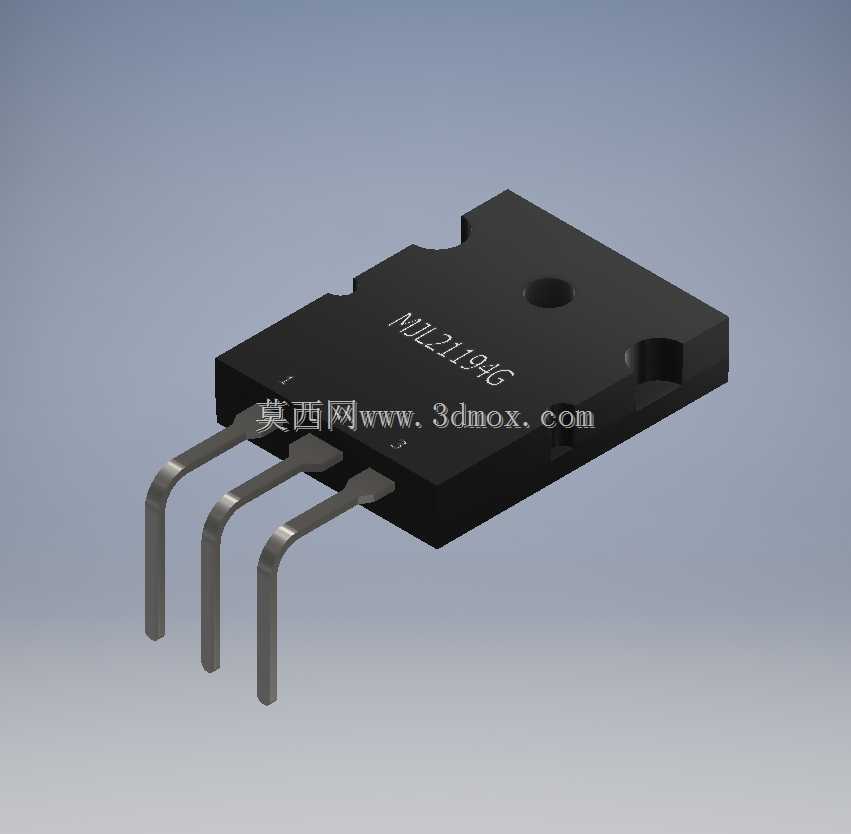

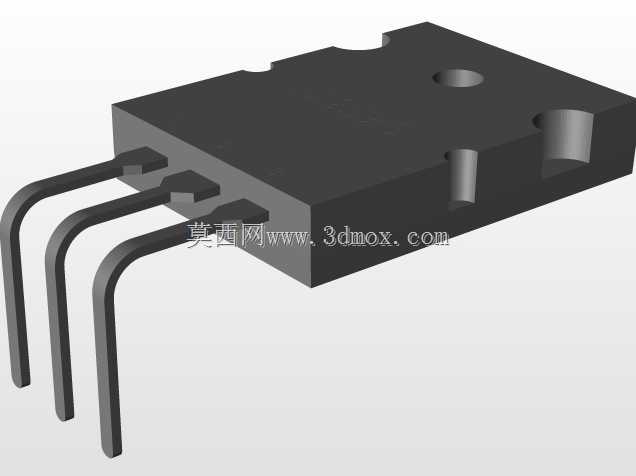

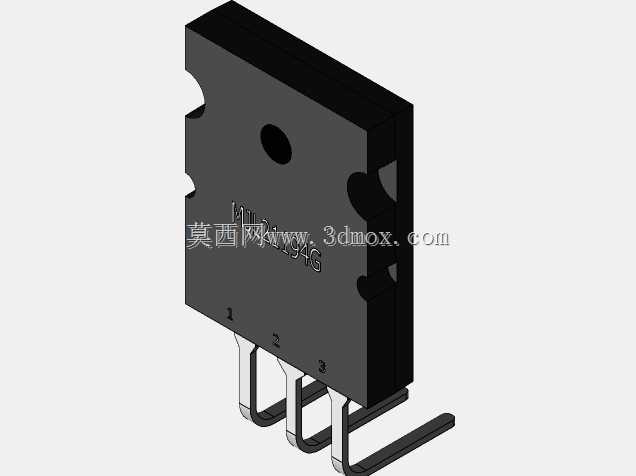

在大功率音频功放、工业逆变电源、高频开关电源以及大功率电机驱动电路的设计环节中，功率输出级的器件选型与结构适配始终是结构工程师需要重点考量的内容，这款NPN型功率晶体管的三维模型，正是针对这类高功率输出场景的结构适配需求搭建，可直接用于整机布局的干涉检查、散热结构匹配以及安装工位的空间校核工作。从实际电路应用层面来看，该器件可承载16A的持续工作电流，反向耐压可达250V，额定耗散功率为200W，属于典型的大功率双极型晶体管，常作为推挽输出级的核心功率器件，搭配互补型号的PNP管可组成对称式功率输出回路，在专业音频功放、工业直流调速装置、大功率开关电源的功率变换回路中承担电流放大与功率输出的核心作用。做这类功率器件的三维建模时，首先要还原的就是TO-3P封装的实体结构特征，器件主体为黑色塑封成型的本体，本体上预留的两个安装定位孔是结构设计的核心基准，这两个孔的中心距、孔径公差直接决定了器件与散热片的装配适配性，建模时严格按照实体器件的安装尺寸做了公差还原，确保在装配仿真时，安装螺丝的穿入、散热片的贴合间隙都能和实际装配状态一致。器件的三个引出引脚采用弯脚成型设计，引脚的弯折角度、伸出长度、引脚间距都按照实际量产器件的成型尺寸还原，在做PCB布局设计时，可以直接调用该模型核对引脚与PCB焊盘的对位情况，避免出现引脚偏位、焊盘间距不匹配导致的装配问题，同时也能提前核算引脚在焊接后的应力释放空间，防止长期工作后引脚因热胀冷缩出现脱焊断裂的问题。很多工程师在做整机结构布局时，容易忽略功率器件与周边元件的安全间距，这类大功率器件在工作时本体温度较高，除了要保证和散热片的紧密贴合外，还要预留足够的电气安全间隙，同时要避让周边的电解电容、信号线等敏感器件，避免高温影响周边元件的使用寿命。调用这个三维模型进行布局时，可以直观地看到器件本体的高度、引脚的延伸范围，提前规划散热片的安装位置、固定螺丝的锁紧空间，甚至可以模拟走线的弯折路径，确认高压走线与器件金属部分的安全距离是否满足安规要求。从建模的细节处理来看，器件本体表面的丝印标识也做了还原，在做整机BOM可视化核对时，可以直接通过模型表面的标识快速确认器件型号，避免同封装不同参数的器件出现选型错装的问题。本体上的散热贴合面做了平面度的特征还原，在做热仿真分析时，可以直接基于该贴合面设置接触热阻参数，配合散热片模型模拟不同工况下的器件温升，为散热结构的优化提供直观的结构参考。在实际的设备装配场景中，这类大功率晶体管通常需要涂抹导热硅脂后通过螺丝锁紧在铝制散热片上，部分高功率应用场景还会额外加装绝缘垫片、绝缘粒来实现器件与散热片之间的电气隔离，建模时也预留了绝缘垫片、绝缘粒的装配空间，工程师在做装配仿真时，可以直接搭配对应的绝缘配件模型进行整体装配校验，确认锁紧后绝缘配件不会出现偏位、被螺丝压裂的问题。很多刚接触功率电路结构设计的工程师，容易在选型时只关注电参数而忽略封装尺寸的适配性，比如同是TO-3P封装的器件，不同厂商的引脚弯折角度、本体厚度会存在细微差异，如果直接套用通用封装模型，很容易在实际打样时出现装配干涉，这个模型是基于量产实体器件的实测尺寸搭建，所有外形尺寸、安装边界都和实物一致，不管是做PCB的3D布局校验，还是做整机的结构装配检查，都能有效减少打样阶段的装配问题，缩短产品的研发迭代周期。另外，在做设备的维修性设计时，也可以借助这个模型预留器件的拆装空间，确认锁紧螺丝的操作空间是否足够，后期维护时是否需要拆除周边元件才能完成器件更换，提前优化整机的结构布局，提升设备的可维护性。
