医用壁挂式杯托配药放置座结构设计

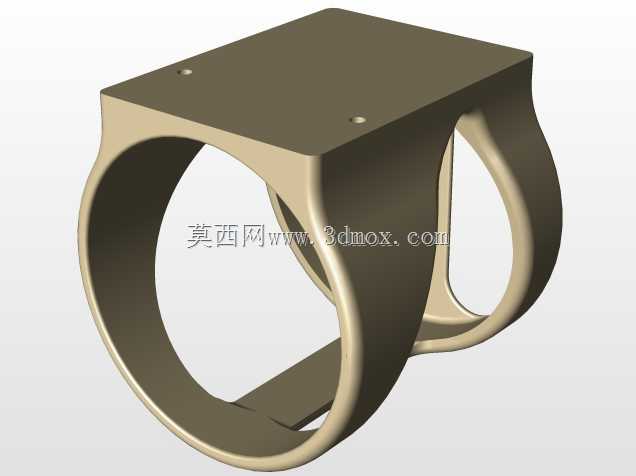

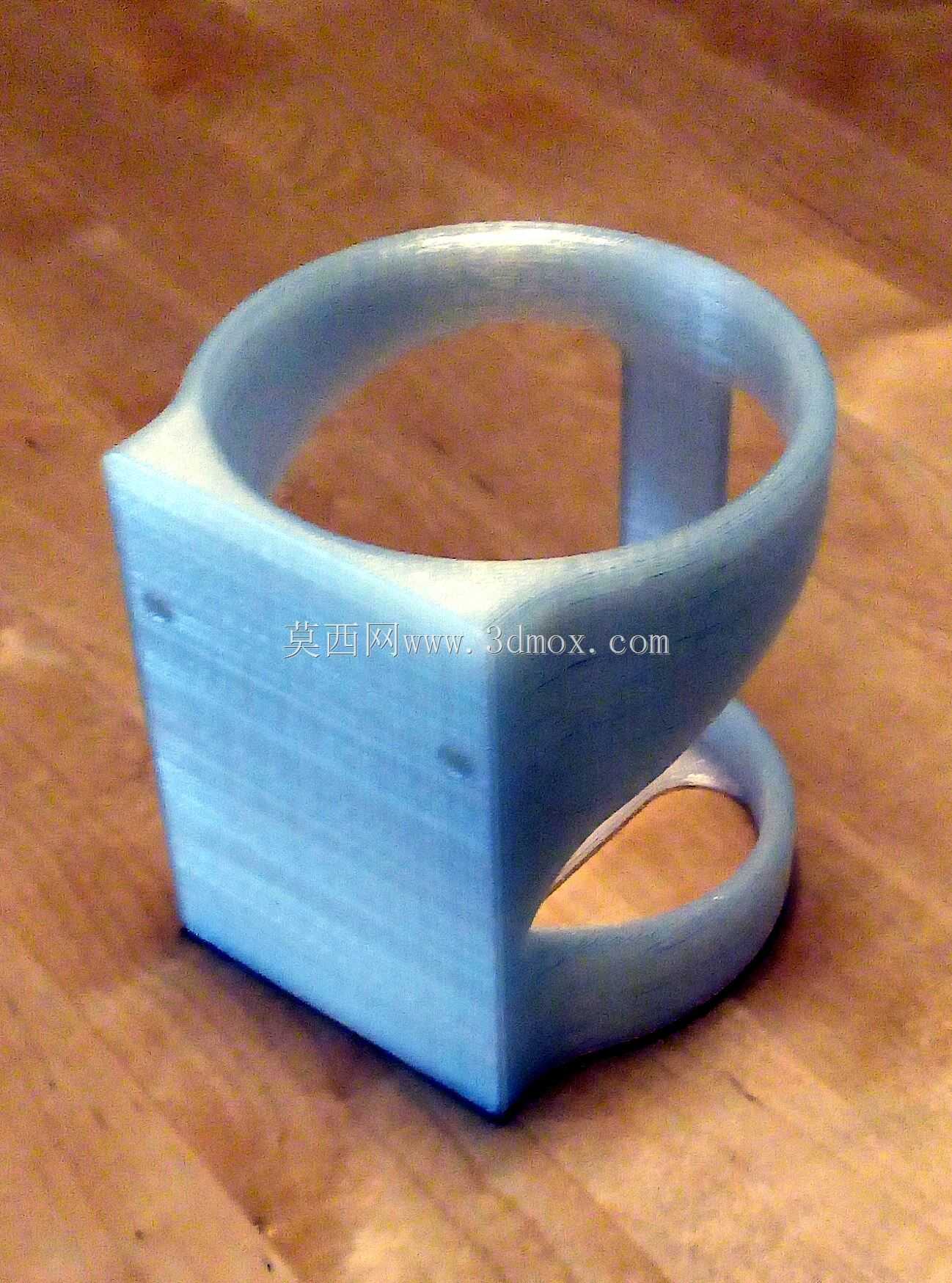

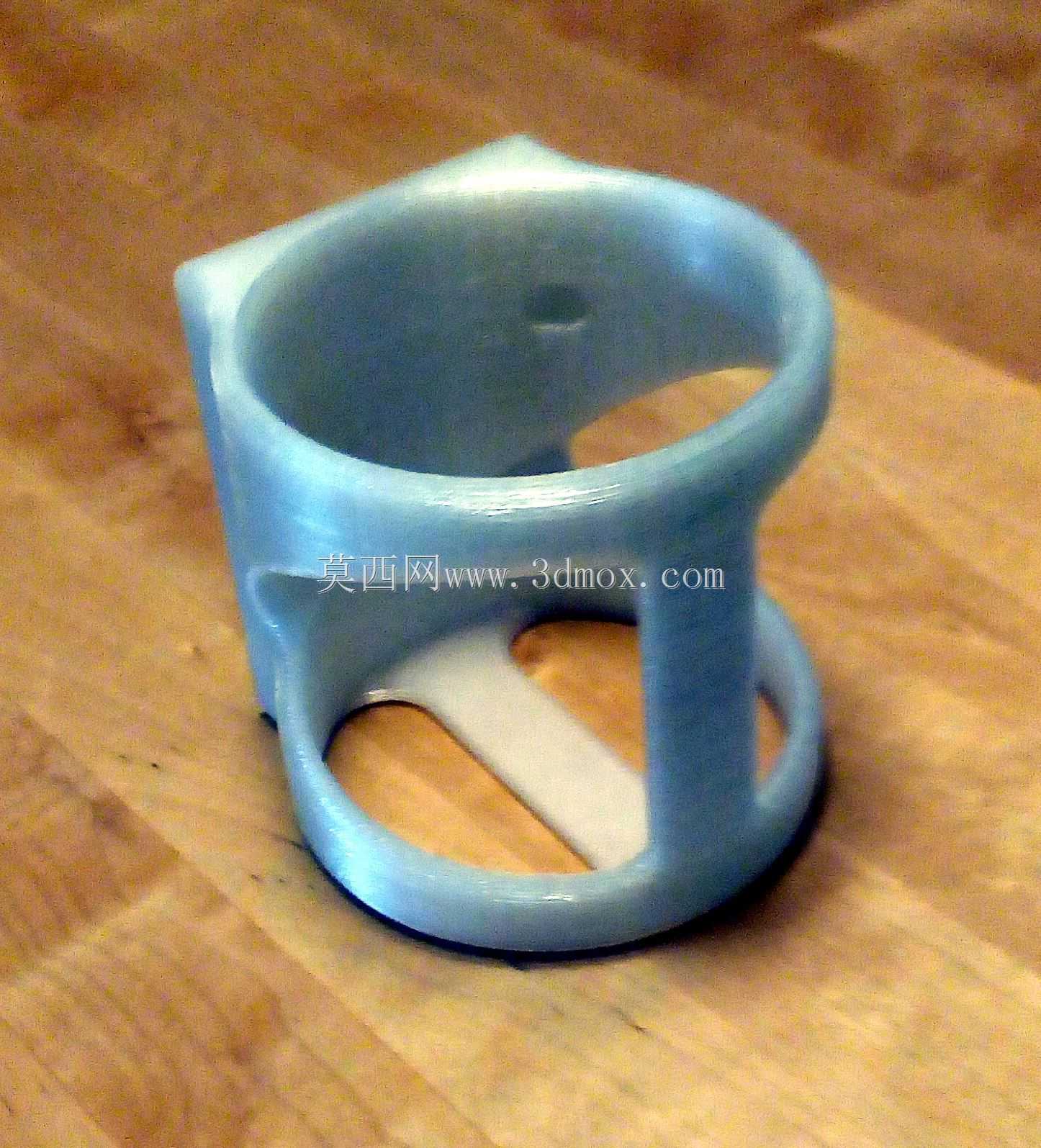

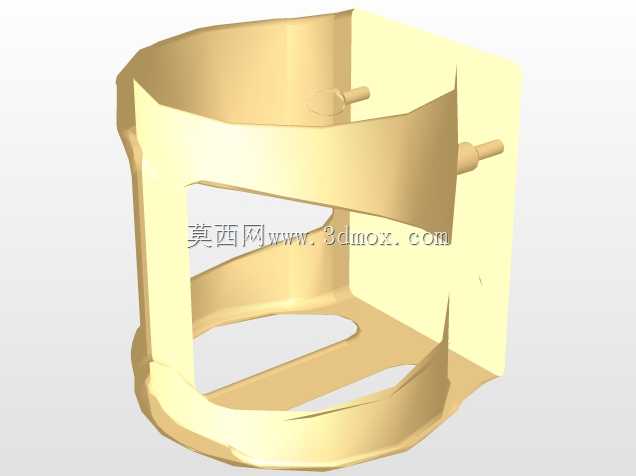

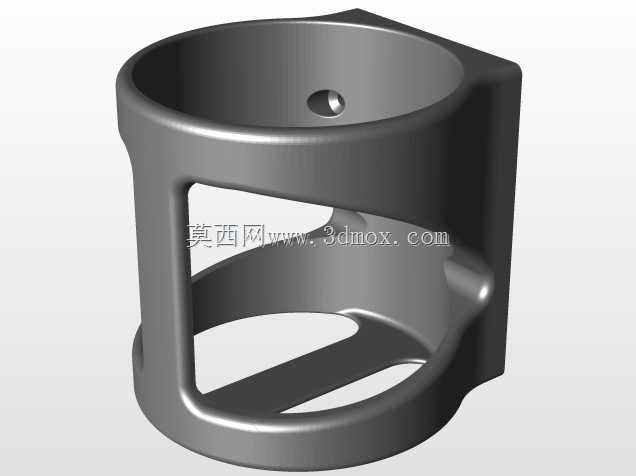

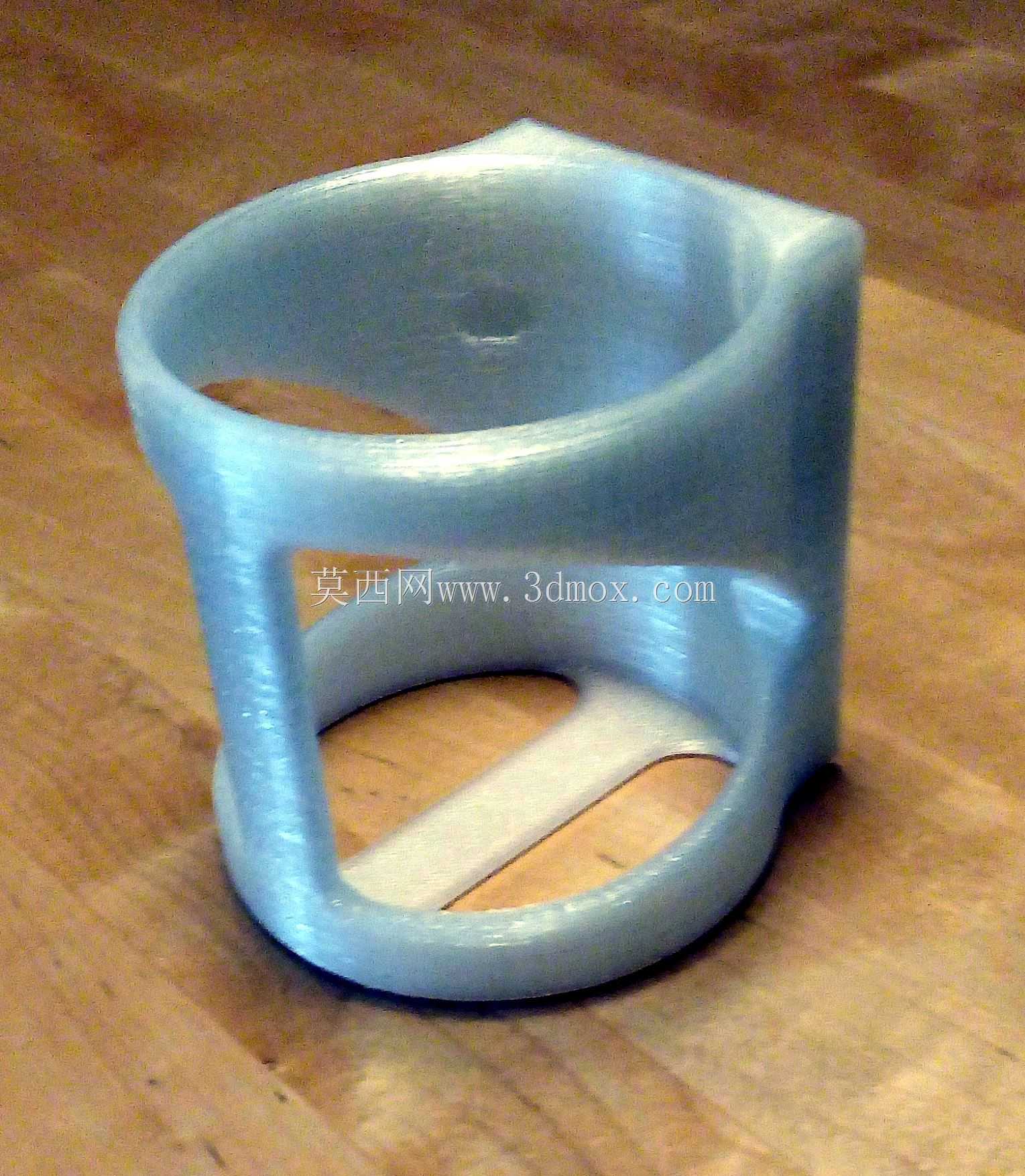

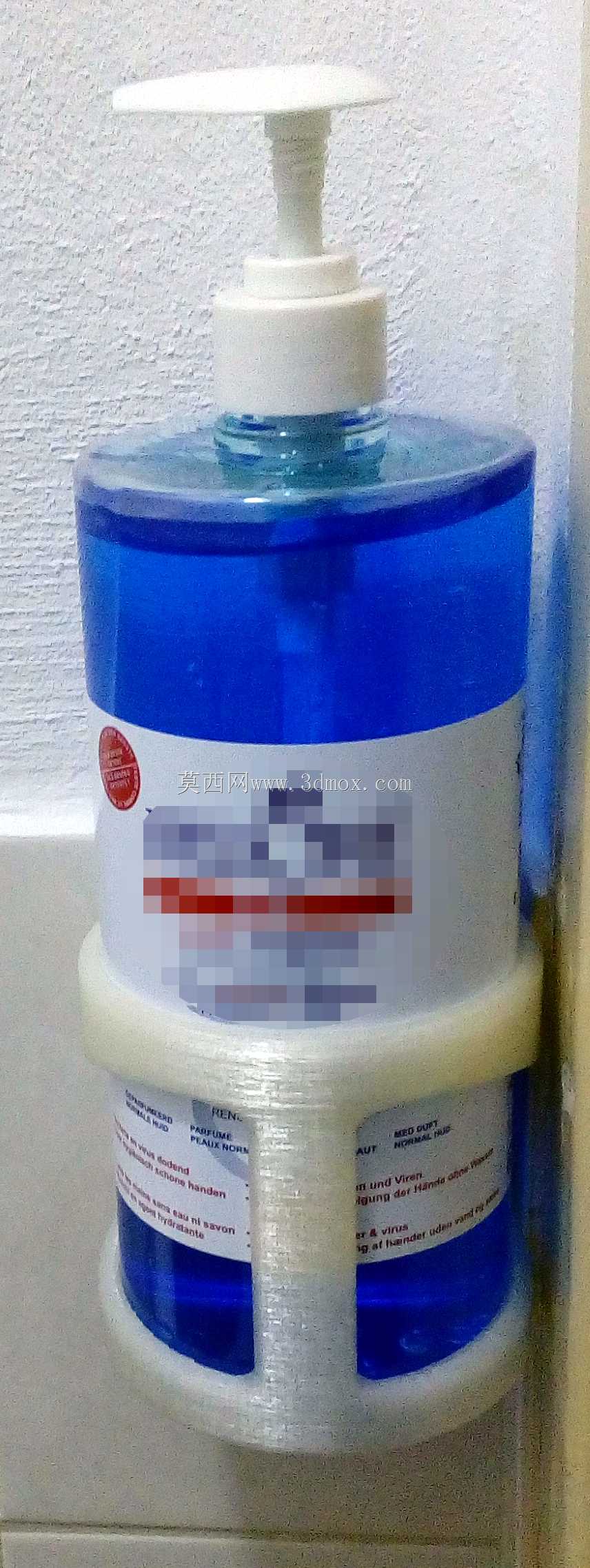

在临床护理配药操作场景中，这类壁挂式杯托主要用于固定配药过程中使用的药液杯、消毒容器或手持配药器具，避免操作台面杂乱导致的容器倾倒、药液洒落问题，尤其适配治疗车侧边、治疗室墙面、护士站操作区旁的垂直安装面，充分利用竖向空间释放操作台面的作业面积，减少医护人员在配药过程中反复拿取容器的动作幅度，提升配药操作的流畅度。从结构设计来看，主体采用环形围合的承托结构，上部开口为完整的圆柱内腔，内腔侧壁预留的小圆孔可用于安装弹性顶珠，当放入适配直径的杯体时，顶珠可提供适度的卡紧力，避免设备移动或轻微碰撞时杯体从托座中滑脱；侧壁开设的大面积镂空窗口，一方面能够减轻整体结构重量，降低壁挂安装时对安装面的载荷要求，另一方面方便医护人员直接观察杯内药液剩余量，无需将杯体取出即可判断容量状态，同时镂空结构也便于日常清洁消毒，避免封闭结构积存污渍、滋生细菌。侧边延伸出的安装耳板为一体化成型结构，耳板平面与环形主体的轴线平行，安装时可直接通过螺丝将耳板固定在墙面或设备型材表面，安装边界清晰，不需要额外设计转接支架，耳板与环形主体的过渡位置做了圆弧加强处理，避免长期承重后连接处出现应力断裂，提升结构的长期使用可靠性。底部的承托边采用内收式窄边设计，既能够承托杯体底部防止掉落，又不会完全封闭杯底，当杯体带有少量残留液体时，液体可直接从底部间隙滴落，不会在托座内部积存积液，减少清洁维护的频次。设计过程中，环形内腔的直径匹配临床常用的标准配药杯外径尺寸，预留了0.2-0.5mm的安装间隙，既保证杯体可以顺畅放入取出，又不会因为间隙过大导致杯体晃动倾斜；整体高度控制在杯体高度的三分之一左右，既保证足够的包裹限位长度，又不会因为过高遮挡杯体上的容量刻度线，方便医护人员配药时直接读取刻度。侧壁的镂空轮廓做了全周圆角处理，没有尖锐棱角，避免医护人员操作时剐蹭手部或划破防护手套，所有外露边缘都做了倒钝处理，符合医用辅具的安全设计要求。安装耳板上的安装孔位采用长圆孔设计，允许安装时存在一定的位置偏差，降低现场安装的对位难度，即使安装面的螺丝孔位存在少量误差，也可以通过长圆孔的调节余量完成固定，不需要重新打孔破坏安装面结构。这类结构除了医用配药场景外，也可适配工业设备旁的工具杯放置、工作台边的零件收纳杯固定等场景，结构的通用性较强，只需要调整内腔直径即可适配不同规格的杯体或圆柱形容器，整体结构采用一体化成型工艺即可加工，生产工艺简单，结构强度可靠，不需要额外的拼接或装配部件，长期使用过程中没有易损松动的零件，维护成本极低。在实际使用测试中，该结构在承受满杯液体的载荷时，安装耳板的形变量小于0.1mm，环形主体的开口扩张量小于0.05mm，完全满足日常使用的强度要求，侧壁顶珠的卡紧力经过调校，既可以防止杯体意外脱出，又不会因为卡紧力过大导致取杯时需要施加过大的力，避免取杯时用力过猛导致药液溅出。
