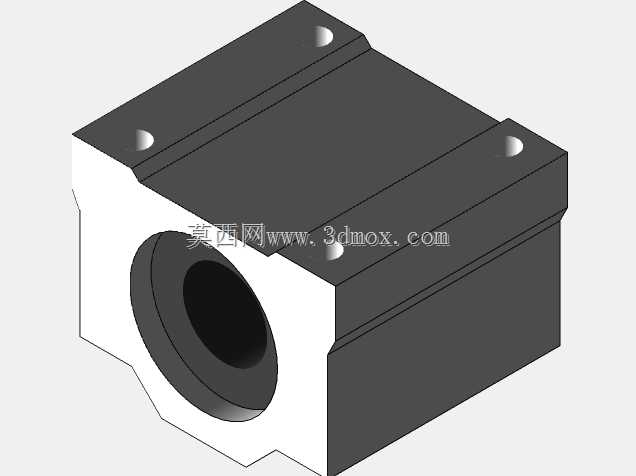

轴颈16mm箱式直线滚珠轴承滑动装置

在自动化产线的移栽工位、小型数控设备的进给轴、包装机械的推料机构里，这类箱式直线滑动单元是出镜率极高的导向承载部件，本次涉及的CS16UU规格适配轴颈16mm的光轴导轨，属于标准化的直线运动配套组件。从实际使用场景来看，它不需要设计人员额外做轴承外圈的限位、防尘结构的适配，一体式的箱体直接承担了轴承座、密封端盖、安装基准的多重作用，相比单独装配直线轴承加自制轴承座的方案，能大幅缩短设计周期，也能避免自制件加工精度不足导致的轴承卡滞、预紧力不均问题。

从功能特性上看，内部的滚珠循环结构可以在光轴表面做无间隙的滚动摩擦传动，相比铜套类滑动导向部件，摩擦阻力能降低70%以上，低速运行时无爬行现象，适合对传动平稳性有要求的中低负载直线往复运动场景。箱体采用方正的安装基准面，四个角预留的沉头安装孔可以直接固定在设备的移动台板上，不需要额外设计抱夹结构，安装时只要保证配对光轴的平行度在0.02mm/100mm以内，就能顺畅运行，不会出现滚珠偏载磨损的问题。

设计思路上，这类标准化组件的结构逻辑是把易损的直线轴承部分嵌入铝合金压铸的箱体内，两端自带的密封毡圈可以阻挡加工碎屑、粉尘进入滚珠滚道，延长内部滚珠保持架的使用寿命；箱体的安装面做了铣平加工，平面度控制在0.01mm以内，保证安装后轴承内孔的轴线和安装面平行，不会出现光轴别劲的情况。从安装边界来看，适配16mm直径的淬硬光轴，光轴表面硬度建议在HRC60以上，粗糙度Ra0.8以下，才能保证轴承的额定使用寿命；箱体的整体外形为方块结构，安装孔的孔距符合行业通用标准，可以直接替换同规格的其他品牌箱式滑块，不需要修改设备上的安装孔位，互换性较强。

在设备选型时，这类部件主要承受径向负载，不适合承受过大的倾覆力矩，如果是单轴悬臂使用的场景，需要核算额定动负载是否满足工况要求，避免过载导致滚珠滚道点蚀。日常维护时只需要定期通过注油孔补充锂基润滑脂，就能保证滚珠循环顺畅，不需要频繁拆解更换内部部件。相比开放式的直线轴承滑块，这种封闭箱式结构的防尘能力更强，适合有少量切削液、粉尘的加工设备场景，不需要额外加装伸缩防护罩就能满足基础防护要求，在3D打印机的Z轴导向、点胶机的X/Y轴移动工位、小型输送线的挡料机构调整工位都能稳定适配。
