带锥形定位座的螺旋引导导头结构

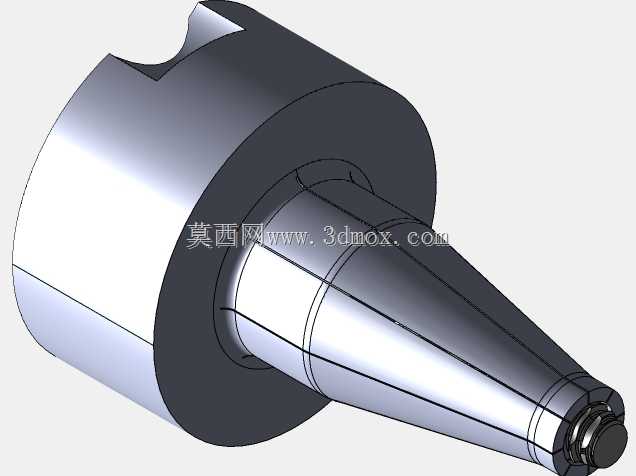

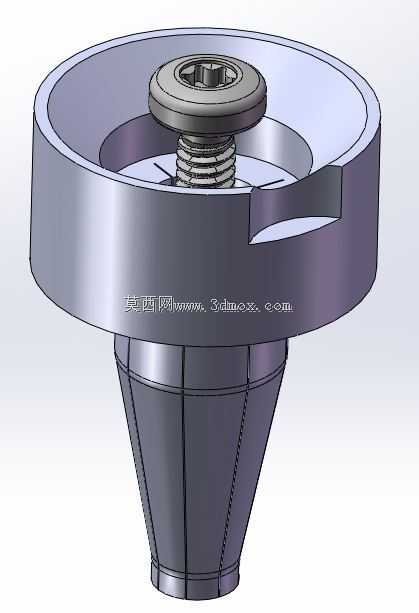

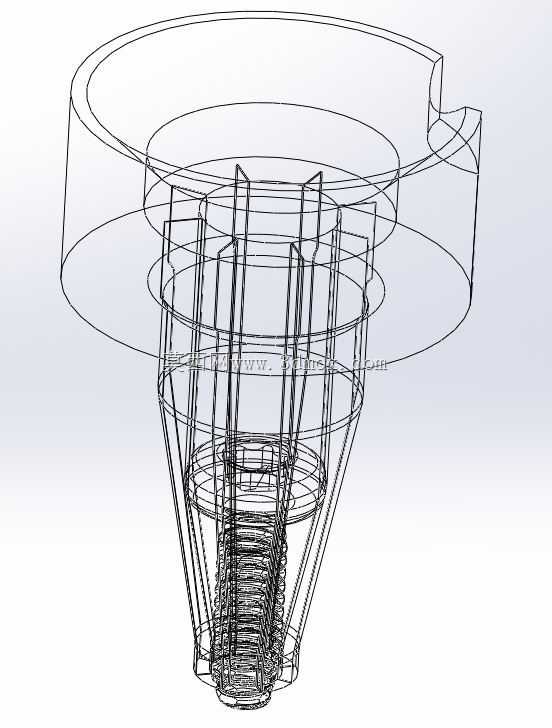

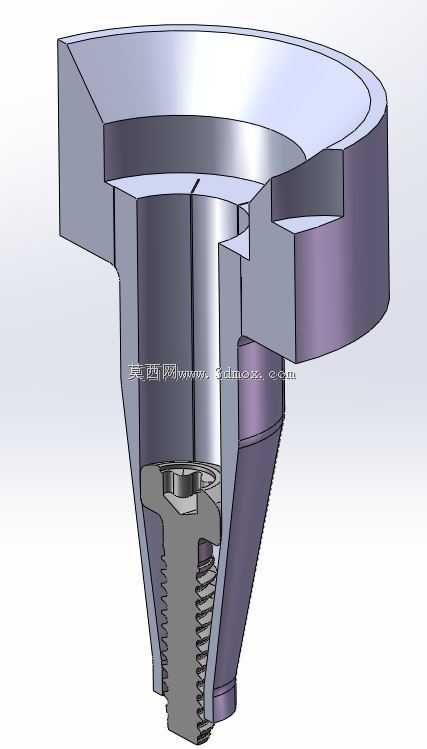

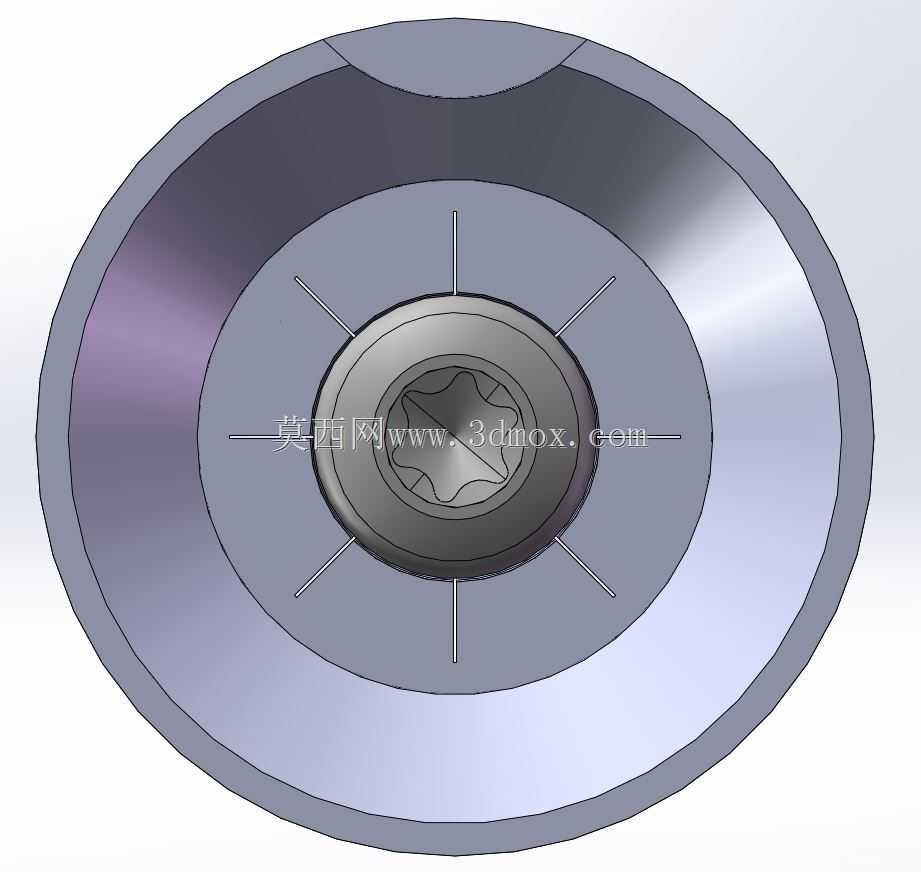

在紧固件自动化装配、精密组件锁付工位的实际作业场景里，螺丝对位偏斜、螺纹咬合错位是长期影响装配良率的核心问题，尤其在小空间沉孔、深腔锁付场景下，电批批头无法直接观测螺丝与底孔的对位状态，很容易出现螺丝滑牙、底孔攻丝损坏、工件表面压伤等不良，这款螺旋导头正是针对这类工况设计的导向定位构件。从结构功能来看，上部的环形沉腔主要用于容纳待锁付螺丝的头部，腔体内径与对应规格螺丝的头部外径保持小间隙配合，间隙控制在0.1-0.2mm区间，既可以保证螺丝顺利落入腔体，又能限制螺丝在腔体内的径向窜动，避免螺丝倾斜。腔体中心的螺杆避让通道与下部的锥形导向段同轴度公差控制在0.05mm以内，保证螺丝沿通道送出时，螺杆轴线与底孔轴线完全重合。下部的锥段采用15°半角的圆锥面设计，在接触工件锁付位置时，锥面可以顺着工件孔口的倒角自动滑正，不需要操作人员反复调整对位位置，即使导头初始放置位置存在2-3mm的径向偏差，也能通过锥面的导向作用自动找正孔位中心。上部腔体侧壁开设的缺口是为批头让位设计，当螺丝被压送到锁付位置后，电批批头可以从缺口位置顺利接触螺丝头部的槽型，完成锁付动作后导头可以直接向上提起脱离，不会与批头或者螺丝发生干涉。设计过程中重点考量了不同锁付场景的适配性，针对M3到M8常用规格的机牙螺丝、自攻螺丝，分别匹配了对应尺寸的腔体直径与锥段长度，锥段的最小端直径比对应螺丝的公称直径大0.5mm，保证锥段可以顺利插入工件的底孔倒角位置，不会与孔壁发生卡滞。安装边界方面，导头上部的外圆直径根据常用电批夹头的夹持范围设计为20mm标准尺寸，可以直接夹持在常规电批的批头固定夹头上，不需要额外定制转接件，整体高度控制在45mm，不会因为结构过长导致电批作业时与周围工装发生碰撞。锥面的表面粗糙度控制在Ra1.6以下，减少导头与工件表面接触时的摩擦，避免刮伤工件的喷涂或者电镀表面，腔体内部与螺丝接触的位置做了圆角钝化处理，不会刮伤螺丝头部的镀层。在实际产线应用中，这类导头除了配合手持电批使用，也可以安装在自动锁螺丝机的Z轴末端，配合螺丝送料机构完成自动送钉后的导向锁付，相比无导向的锁付结构，锁付良率可以从原先的85%提升到99%以上，同时降低操作人员的对位难度，单工位锁付效率可以提升30%左右。针对沉孔深度较大的工件，还可以通过调整锥段的长度，让导头的导向段深入沉孔内部，保证螺丝在整个送进过程中都处于被约束的状态，不会因为长距离送进出现倾斜。结构上没有复杂的活动零件，整体采用一体加工成型，日常使用中只需要定期清理腔体内的金属碎屑即可，维护成本极低，适合在消费电子组装、汽车零部件装配、小家电生产等大量使用螺丝锁付的行业场景推广使用。在建模过程中，各段的衔接位置都做了应力释放圆角处理，避免导头在频繁压触工件的过程中出现应力集中导致的开裂，上部的夹持外圆做了滚花处理，增加夹持时的摩擦力，防止导头在电批高速旋转时出现打滑移位。
