防滑花纹金属承重平台结构设计

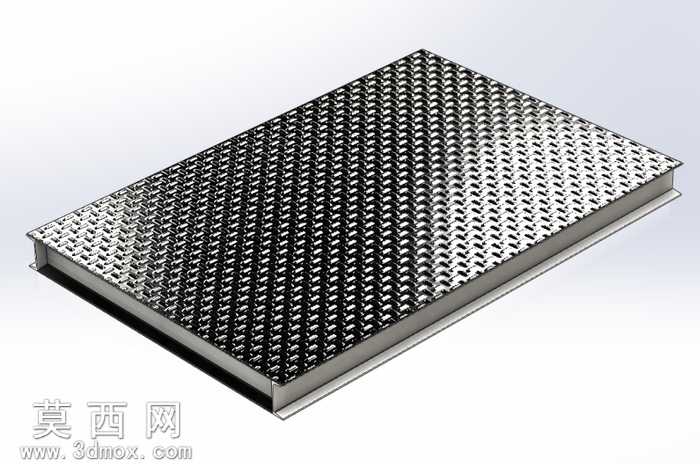

本作品为金属承重平台的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先通过草图绘制确定平台的整体长宽尺寸与边框轮廓，利用拉伸凸台命令生成底部围边的金属框架结构，框架采用等厚度金属板材折弯成型的设计思路，保证围边与面板拼接处的结构强度，避免焊接或装配后出现应力集中的问题。平台面板选用花纹防滑钢板作为核心承载面，建模时通过阵列特征还原花纹板表面的凸起防滑纹理，每一处菱形防滑凸起都按照实际板材的尺寸比例进行等比例缩放建模，既保证视觉上的真实还原，也能在后续工程应用中直观体现面板的防滑性能。材质渲染阶段，为金属框架赋予哑光冷轧钢材质，调整材质的粗糙度与金属度参数，还原普通结构钢的哑光金属质感；为花纹面板赋予拉丝不锈钢与防滑纹理结合的复合材质，通过纹理贴图控制不同区域的反光差异，凸起的防滑棱处设置更高的反光强度，凹陷区域适当降低反光度，模拟实际使用中花纹板的磨损与光影效果，边框底部做轻微的倒角处理，避免锐边带来的安全隐患，同时让渲染效果更贴近真实工业产品的工艺细节。结构设计上，平台采用围边包裹面板的装配形式，面板嵌入围边形成的凹槽内，既可以限制面板的横向位移，也能提升整体结构的抗形变能力，围边的高度经过合理测算，既保证足够的结构支撑强度，也不会因边框过高影响平台的使用便利性，整体结构简洁规整，没有多余的冗余设计，所有特征都保留可编辑参数，方便后续根据实际使用场景调整平台的长宽尺寸、板材厚度、花纹规格等参数，可直接用于工业操作平台、设备配套踏台、检修走道平台等场景的设计参考，建模过程中所有配合关系都按照实际装配逻辑进行约束，可直接生成工程图纸用于生产下料，也可导入仿真软件进行承重载荷的有限元分析，验证不同厚度板材下的平台承重性能。
