重载电动驱动移动承载平台结构设计

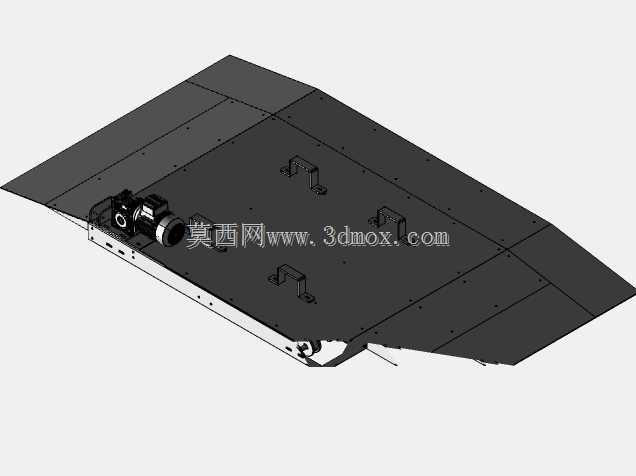

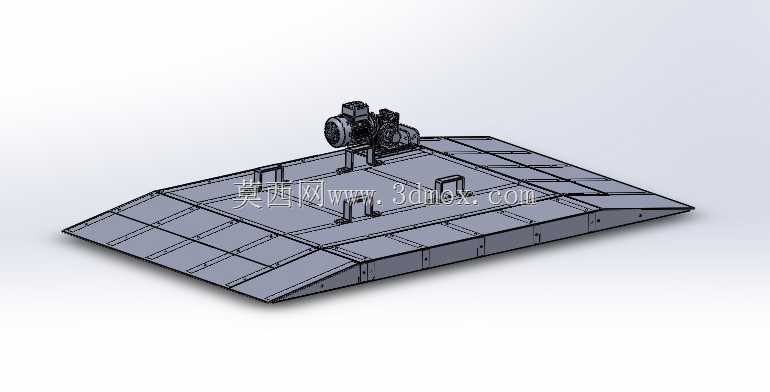

在车间物料转运、重型工装移位、生产线工位对接这类场景里，固定工位的承载台很难适配柔性生产的流转需求，这款带驱动单元的平板式移动承载结构，就是针对厂区内短距离重载移位需求开发的。从结构布局来看，整个平台采用低台面设计，主体承载面为分块式钢板拼接结构，边缘做了斜坡过渡处理，方便带滚轮的工装、料架直接推上平台面，不需要额外搭配登车桥类辅助结构，减少现场转运的辅助工装投入。平台上方预留的几处立式安装座，是用来固定待转运设备、工装夹具或者物料载具的定位点，安装座的孔位按照通用重载安装间距设计，适配多数工厂内常见的工装底座安装尺寸，不需要额外改制连接结构就能完成固定。

驱动单元布置在平台靠后侧的位置，采用电机搭配减速机构的集成驱动方案，动力输出直接连接平台底部的行走轮组，省去了复杂的传动链路，既减少了传动损耗，也降低了后期维护的拆装难度。平台底部的行走轮组采用分布式布置，除了驱动轮之外，其余支撑轮均采用重载万向轮搭配定向轮的组合，保证平台在平整硬化厂区路面行走时的稳定性，不会出现局部应力集中导致的台面变形。整个平台的外形尺寸按照厂区常见通道宽度设计，宽度适配多数车间1.8米标准通道的通行要求，长度方向预留足够的承载面积，可同时放置两个标准尺寸的物料周转箱或者中型工装夹具，台面离地高度控制在15厘米以内，既保证底部行走轮组有足够的安装空间，也能降低上下料时的抬升高度，减少操作人员的搬运动作强度。

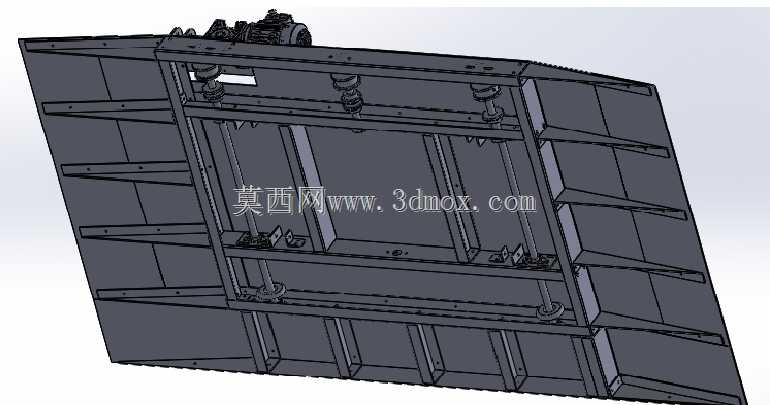

设计过程中优先考虑了承载的均匀性，台面下方的支撑框架采用矩形管焊接的格栅式结构，每一块拼接的台面板下方都对应有框架梁支撑，避免大尺寸台面出现中部塌陷的问题，焊接完成后整体做去应力处理，再进行机加工保证台面的平面度，防止放置高精度工装时出现倾斜偏移。边缘的斜坡段采用和主台面一体化的焊接结构，斜坡角度控制在15度以内，保证手动推运料架上下时不会出现卡滞，斜坡表面做了防滑纹理处理，雨天或者台面有少量油污时也能保证摩擦力，避免料架滑移。驱动单元的安装座做了加高防护处理，防止平台行驶过程中地面的积水、杂物溅入电机部位，同时安装座预留了检修开口，日常检查电机接线、减速箱油位时不需要拆开整个台面盖板，减少维保工作量。

从安装边界来看，这款平台不需要在地面做预埋轨道，属于无轨式移动结构，只要是硬化的水泥地面、环氧地坪地面都可以直接使用，不需要对现有车间地面做改造，适配老厂区生产线调整后的柔性转运需求。平台的控制模块预留了扩展接口，后期可以根据使用需求加装防撞传感器、自动寻迹模块，升级为自动导引的转运平台，不需要对主体承载结构做改动。台面的分块式设计也方便后期局部更换，如果某一块台面板因为重物砸击出现变形，只需要拆开对应位置的连接螺栓更换单块面板即可，不需要整体更换台面，降低后期的维护成本。在实际选型适配时，需要注意现场地面的平整度，如果地面存在超过1厘米的高度差，需要提前对地面做找平处理，避免平台通过时出现冲击载荷影响驱动单元的使用寿命，同时根据实际承载的物料重量，选配对应功率的驱动电机，保证满载状态下的起步、爬坡能力，这款平台的基础设计承载能力可满足5吨以内的物料转运需求，覆盖多数车间内中型工装、整批物料的移位作业。
