可伸缩式管道连接密封构件

在流体输送管路系统、往复运动执行机构的配套管路布局中，这类可伸缩密封结构的应用场景覆盖了液压站外接管路、化工介质输送管线、真空系统接驳段、设备位移补偿管路等多个工程领域。不同于常规固定式硬管连接只能适配固定安装距的局限，该构件核心作用是在两段管路存在轴向相对位移的工况下，持续维持管路内腔的密封性能，避免介质泄漏，同时补偿安装过程中的尺寸累计误差，抵消设备运行时产生的振动传导，减少管路接头处的应力集中。

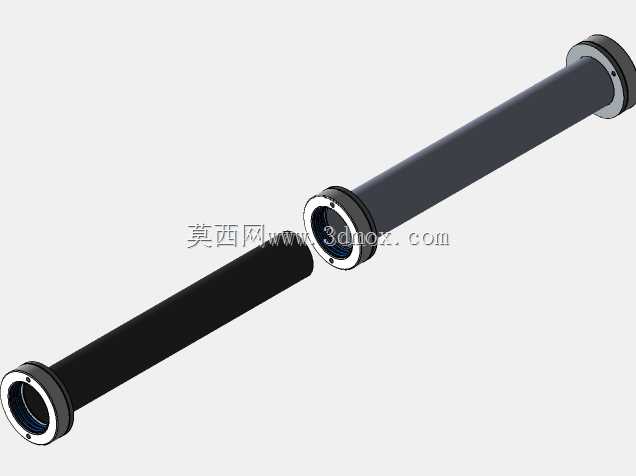

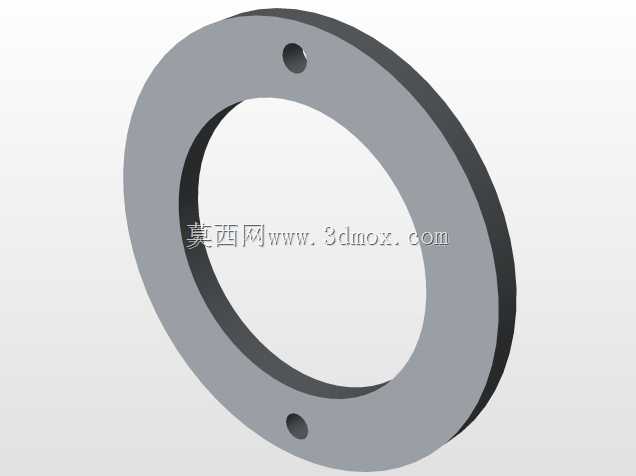

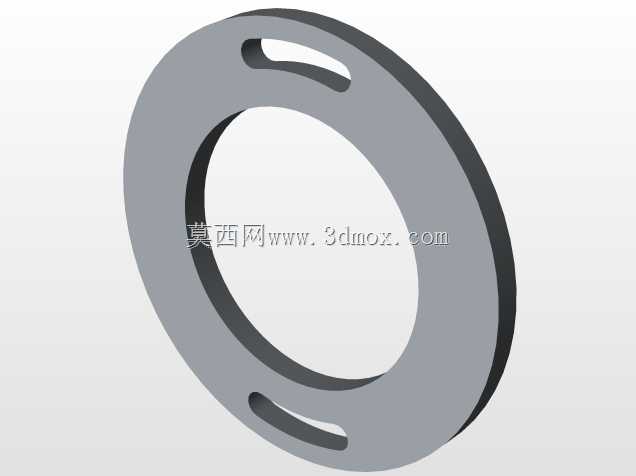

从功能特性上看，该构件采用两段嵌套式的筒体结构，外侧筒体与内侧筒体之间通过内置的密封件形成滑动密封副，两端的法兰连接盘用于和外部管路或设备接口做刚性固定，法兰盘上预留的螺栓孔位按照通用管路法兰的孔距规范设计，可直接匹配同通径的标准法兰对接，不需要额外加工过渡接头。滑动配合面的表面粗糙度按照密封件适配的加工精度要求设计，既保证轴向伸缩时的滑动顺畅无卡滞，又能避免密封件被配合面的微观毛刺划伤，延长密封件的使用寿命。筒体主体采用等径圆管结构，介质流通截面全程无突变，可大幅降低介质流经时的局部阻力损失，减少紊流产生的概率，适配水、液压油、低压气体、弱腐蚀性化工介质等多种流体介质的输送需求。

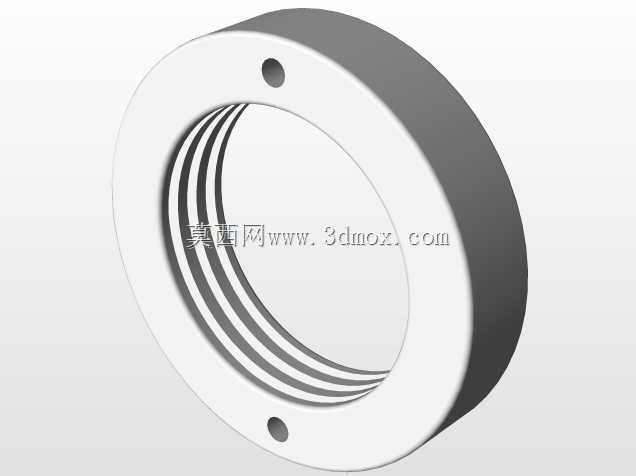

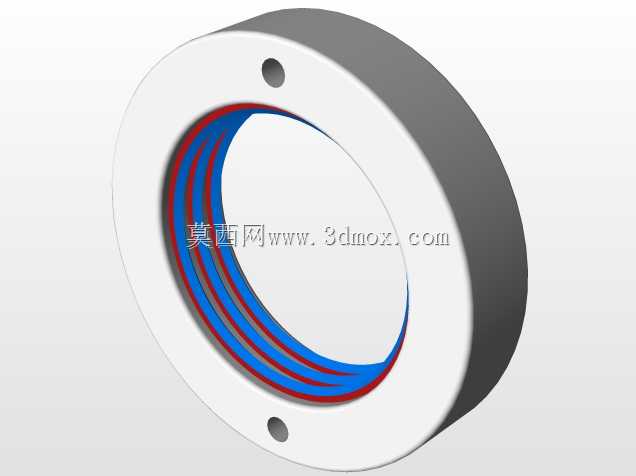

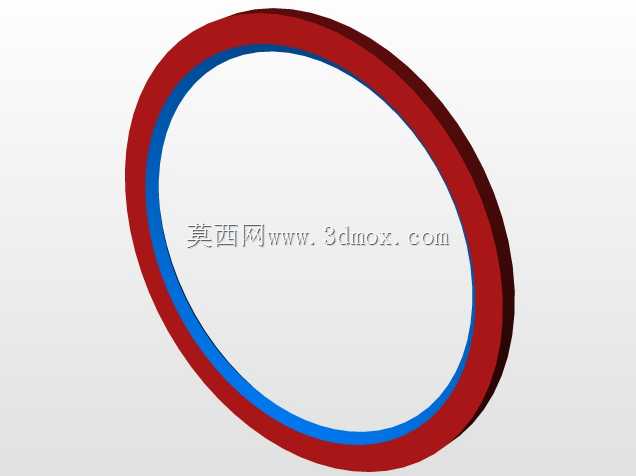

设计过程中首先要确定的是核心通径参数，需要匹配对接管路的额定流量要求，通径过小会提升管路沿程阻力，造成不必要的压力损失，通径过大则会增加构件整体重量和安装占用空间。两端法兰的安装止口尺寸与对接法兰的止口做公差配合设计，保证安装时的同轴度，避免管路偏心造成的密封偏磨。伸缩行程的设计需要覆盖实际工况下的最大轴向位移量，同时预留15%左右的安全余量，防止设备运行时位移超程造成密封副脱出。密封件的选型根据输送介质的特性、工作温度范围、工作压力等级确定，常规工况下采用丁腈橡胶材质的O型圈组合密封，高温或腐蚀工况则替换为氟橡胶或其他适配材质的密封元件，密封槽的尺寸按照密封件的压缩量规范设计，压缩量控制在合理区间，既保证密封比压满足无泄漏要求，又不会因为压缩量过大造成滑动摩擦力激增，加速密封件磨损。

安装边界方面，该构件安装时需要保证两端对接接口的同轴度偏差在允许范围内，过大的偏心会造成滑动副的偏载，不仅会提升伸缩阻力，还会造成密封件单侧快速磨损，缩短维护周期。安装时需要将构件调整到伸缩行程的中间位置再锁紧两端法兰螺栓，给冷热变形、设备振动产生的位移预留双向的补偿空间，避免运行时构件处于极限伸缩位置失去补偿能力。筒体的外壁不承受额外的径向载荷，管路布局时需要在构件两侧的管路上设置独立的管夹支撑，避免构件本身承受管路的重量造成弯曲变形，影响滑动密封的正常工作。对于存在外部粉尘、切削液飞溅的应用场景，还可以在滑动配合的外露位置加装防尘圈，避免外部杂质进入滑动副表面划伤密封件和配合面。

在实际设备调试过程中，这类伸缩密封构件可以大幅降低管路安装的对位难度，尤其是在大型设备的现场装配环节，不需要严格控制两段管路的轴向间距，通过构件的伸缩量即可适配一定范围内的安装误差，减少现场配焊、修磨管路的工作量。在设备运行过程中，当相连部件因为温度变化产生热胀冷缩、或者因为工作载荷产生小幅轴向位移时，该构件可以随动伸缩，始终维持管路的密封连通，避免硬管连接在位移拉扯下出现焊缝开裂、法兰密封面泄漏等故障。日常维护时只需要定期检查滑动面的密封状态，出现泄漏时更换内置密封件即可，不需要整体拆卸两端的管路连接，维护操作便捷，可有效降低设备的停机维护时间。
