永磁起重吊具拔铁吊装作业结构

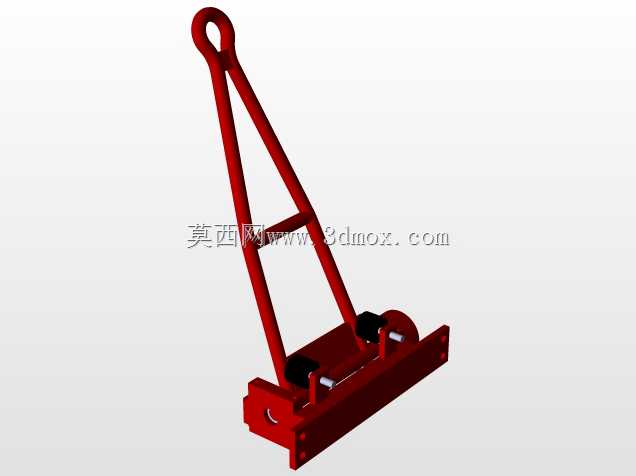

在钢材加工、仓储转运、重型零部件装配的车间场景里，这类拔铁吊具是配合行车完成导磁性金属物料垂直吊运、短距离移位的核心配套工装，区别于传统夹钳、吊带类吊具，它依靠永磁磁路的通断实现对铁磁性工件的吸附与释放，不需要外接电源，也不存在断电失磁的安全隐患，在零散钢板、成型钢坯、机加工铁制工件的转运环节应用频次极高。从结构设计逻辑来看，顶部的三角吊环结构直接对接行车吊钩，采用双斜杆支撑的框架式构型，在起吊时能将吊点的拉力均匀分散到底部的磁吸主体上，避免单侧受力导致的磁吸面倾斜、吸附力打折的问题，斜杆之间设置的横向加强筋，是考虑到起吊瞬间的动载荷冲击，防止框架受拉变形，保证吊点与磁吸主体的同轴度始终处于合理区间。底部的磁吸工作单元是整个吊具的核心功能段，磁吸工作面做了整面铣平处理，粗糙度控制在Ra1.6以内，保证和被吸附工件表面的贴合间隙不超过0.1mm，因为永磁吊具的吸附力会随贴合间隙增大呈指数级衰减，这个加工精度要求是保证额定起吊能力的关键。磁路切换的拨杆机构设置在磁吸主体侧方，操作时扳动拨杆就能改变内部磁钢的磁路方向，实现吸料、卸料的状态切换，拨杆的操作力矩经过配重平衡设计，单人徒手就能完成操作，不需要额外加力杆，在频繁上下料的作业场景里能有效降低操作工人的劳动强度。安装边界方面，这类吊具的顶部吊环内径适配常规1-5吨级行车的吊钩尺寸，不需要额外加工转接吊耳，底部磁吸主体的宽度方向尺寸覆盖常规300mm以内宽度的型钢、钢板吊运需求，整体结构的重心经过配平计算，空载起吊时磁吸面始终保持水平状态，不会出现倾斜刮碰工件或者工位护栏的情况。在实际使用场景里，它既可以配合单梁行车完成原材料区到切割工位的钢板转运，也能在机加工工位完成重型铁制工件的上下装夹移位，相比电磁吊具它不需要铺设供电电缆，也没有漏电、失磁坠物的安全风险，在没有固定供电的临时堆场、户外钢材转运场景里适配性更强。结构建模过程中，需要重点校核三角支撑框架的抗拉强度，按照额定起重量的1.5倍动载荷系数做受力仿真，确保斜杆、焊缝位置的应力集中系数控制在许用应力范围内，同时磁钢安装槽的尺寸公差要严格匹配磁钢的外形尺寸，避免磁钢在槽内出现窜动，影响磁路切换的顺畅度。磁吸面的平面度公差是建模时需要重点标注的形位公差，整个工作面的平面度误差不能超过0.05mm，否则会因为局部间隙过大导致有效吸附面积不足，埋下起吊坠落的安全隐患。吊环的弯折处做了圆弧过渡处理，避免和行车吊钩接触位置出现应力集中，同时圆弧半径匹配吊钩的曲率，起吊时接触面受力均匀，不会出现局部压痕或者磨损过快的问题。侧方的拨杆操作位置做了防滑处理，表面滚花增加摩擦力，即便操作人员佩戴劳保手套也能稳定扳动，不会出现打滑脱手的情况。整个结构没有多余的外露管线、易损连接件，日常维护只需要定期清理磁吸工作面的铁屑、焊渣等杂物，检查框架焊缝有没有开裂变形即可，维护成本极低，适合在多粉尘、多铁屑的焊接、切割车间长期使用。
