直列四缸发动机配气机构缸盖总成结构

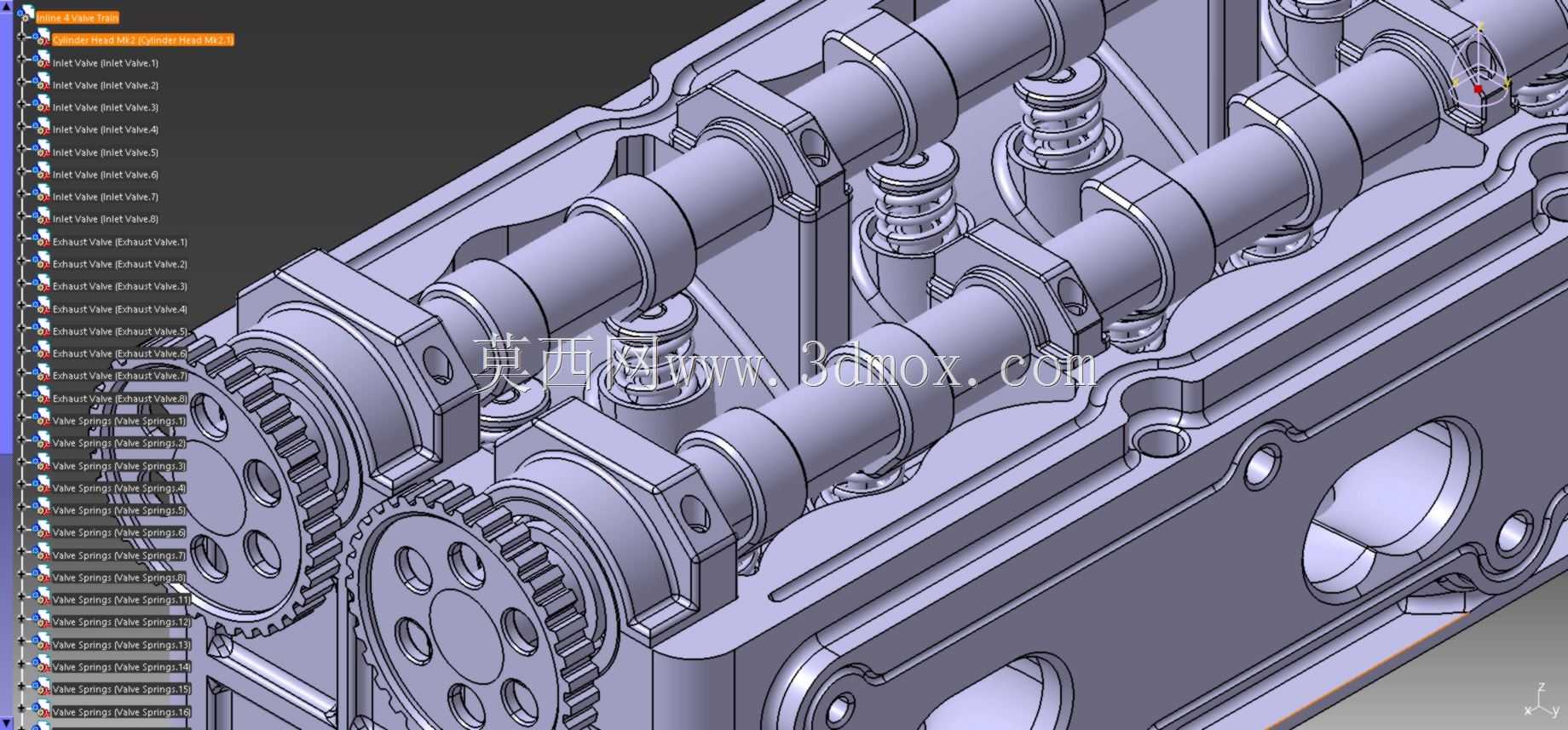

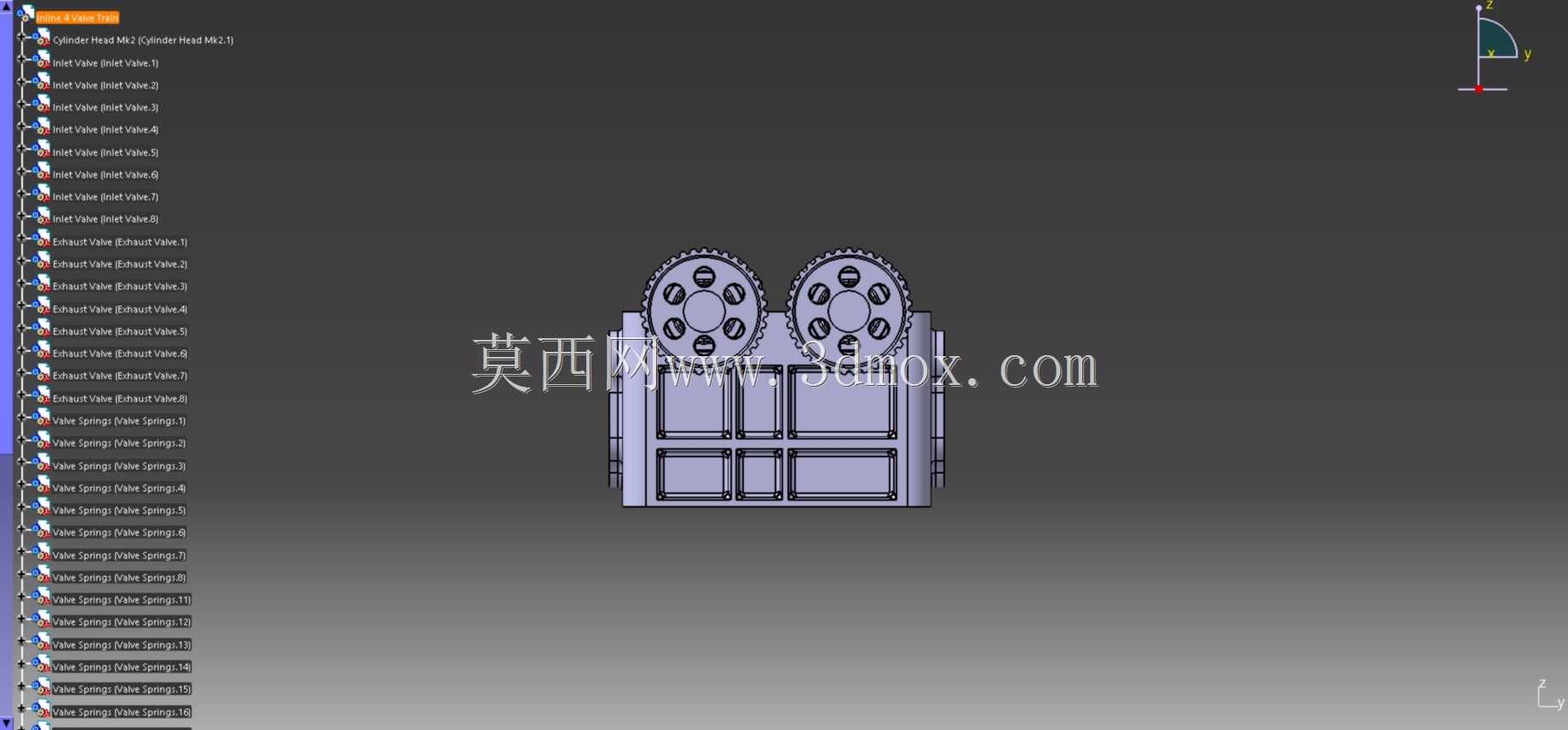

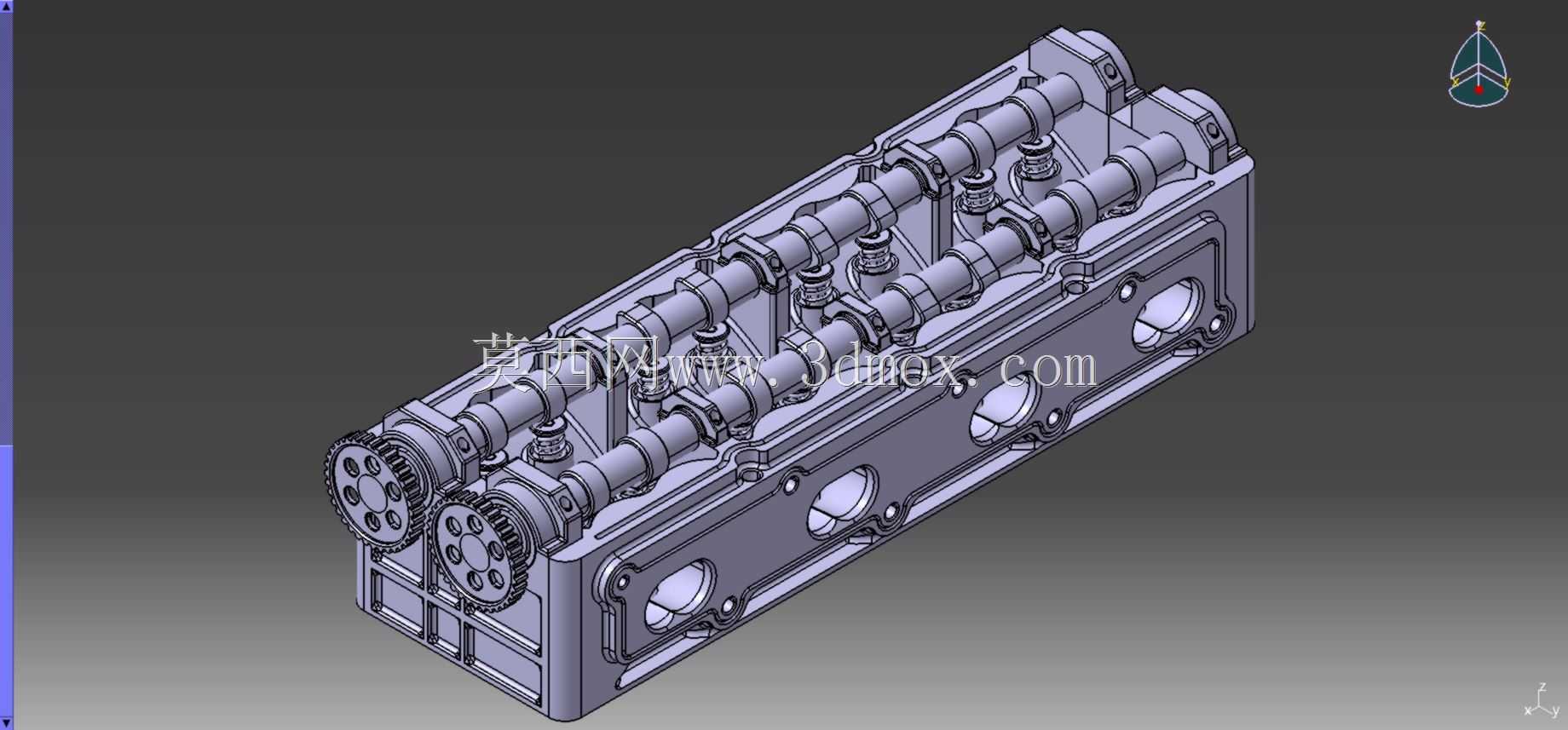

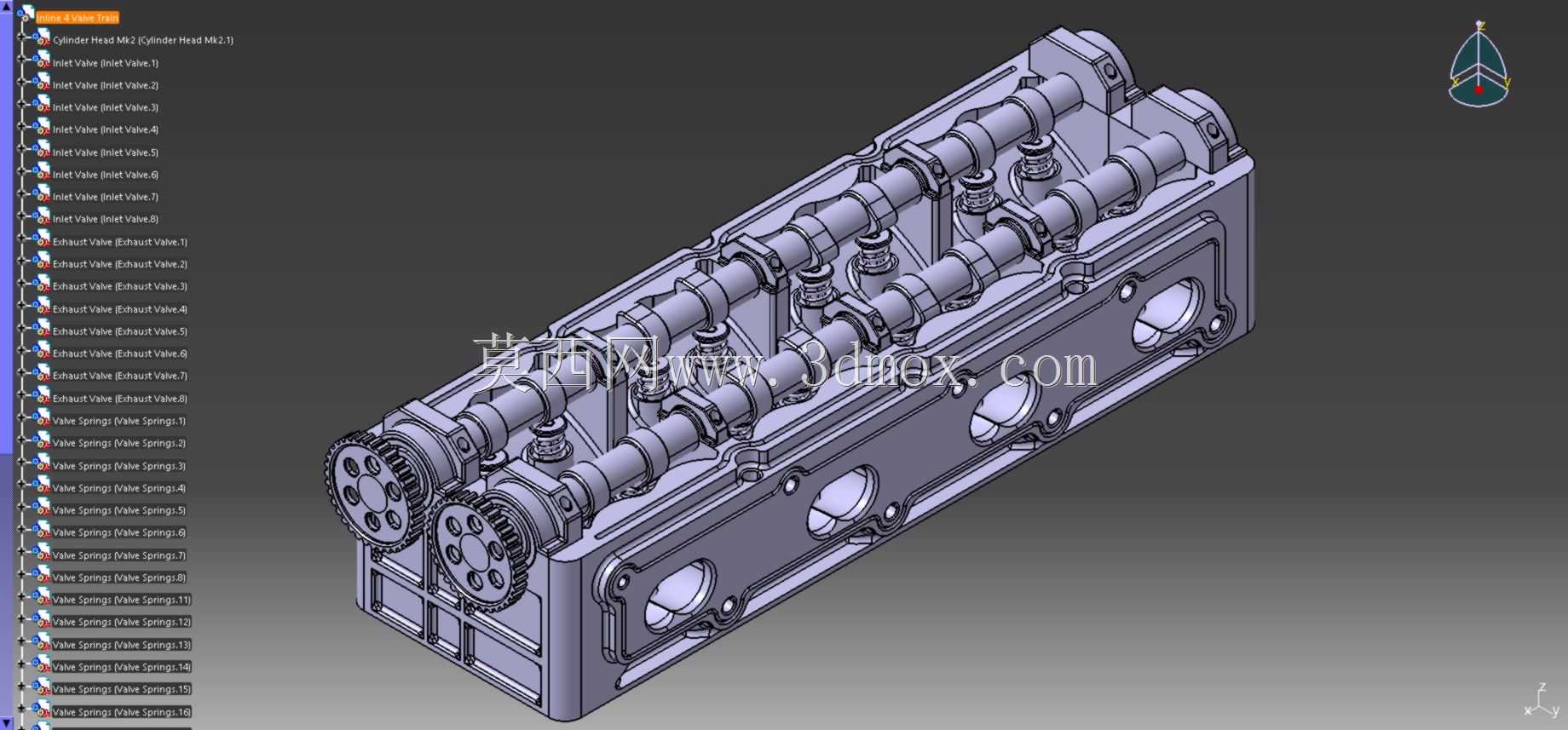

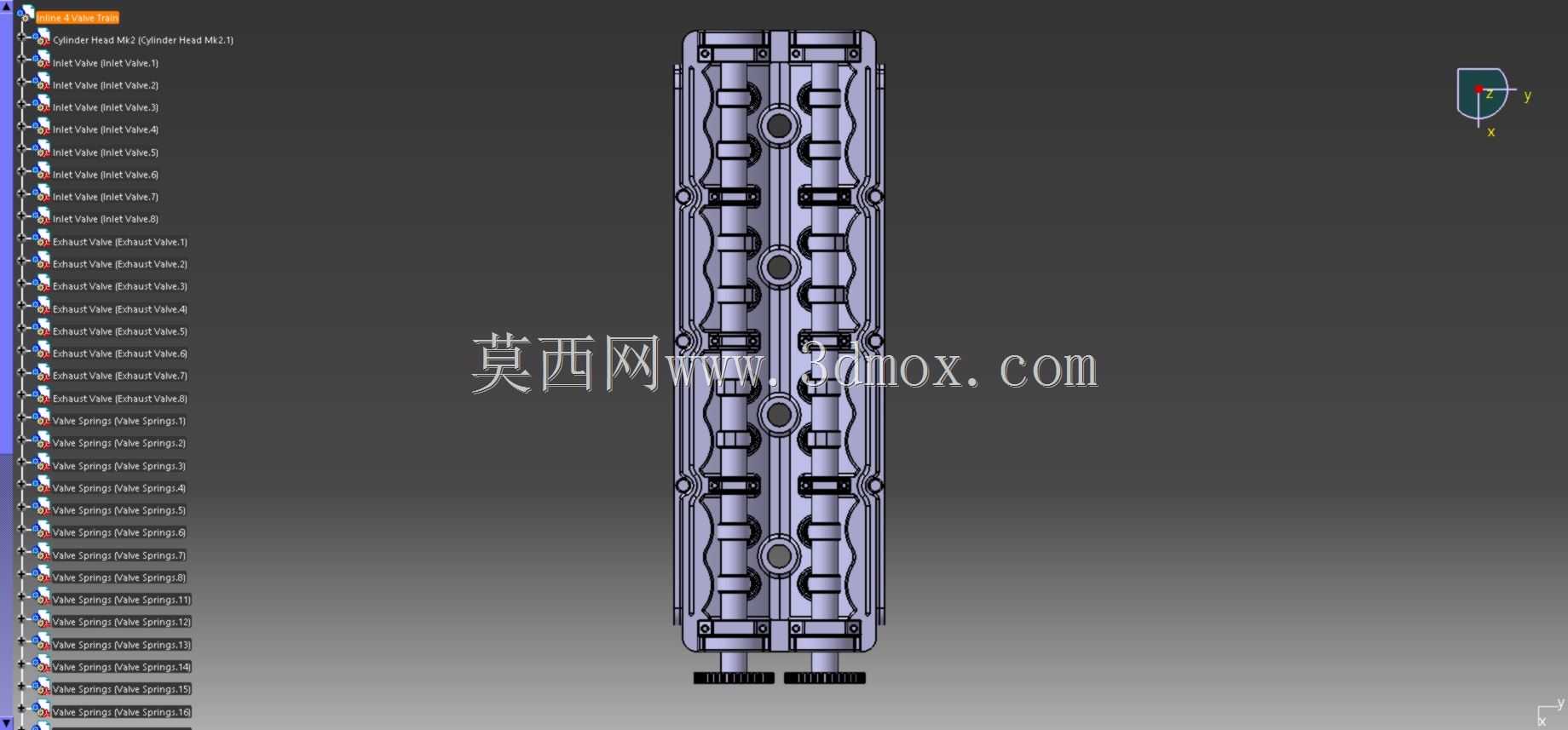

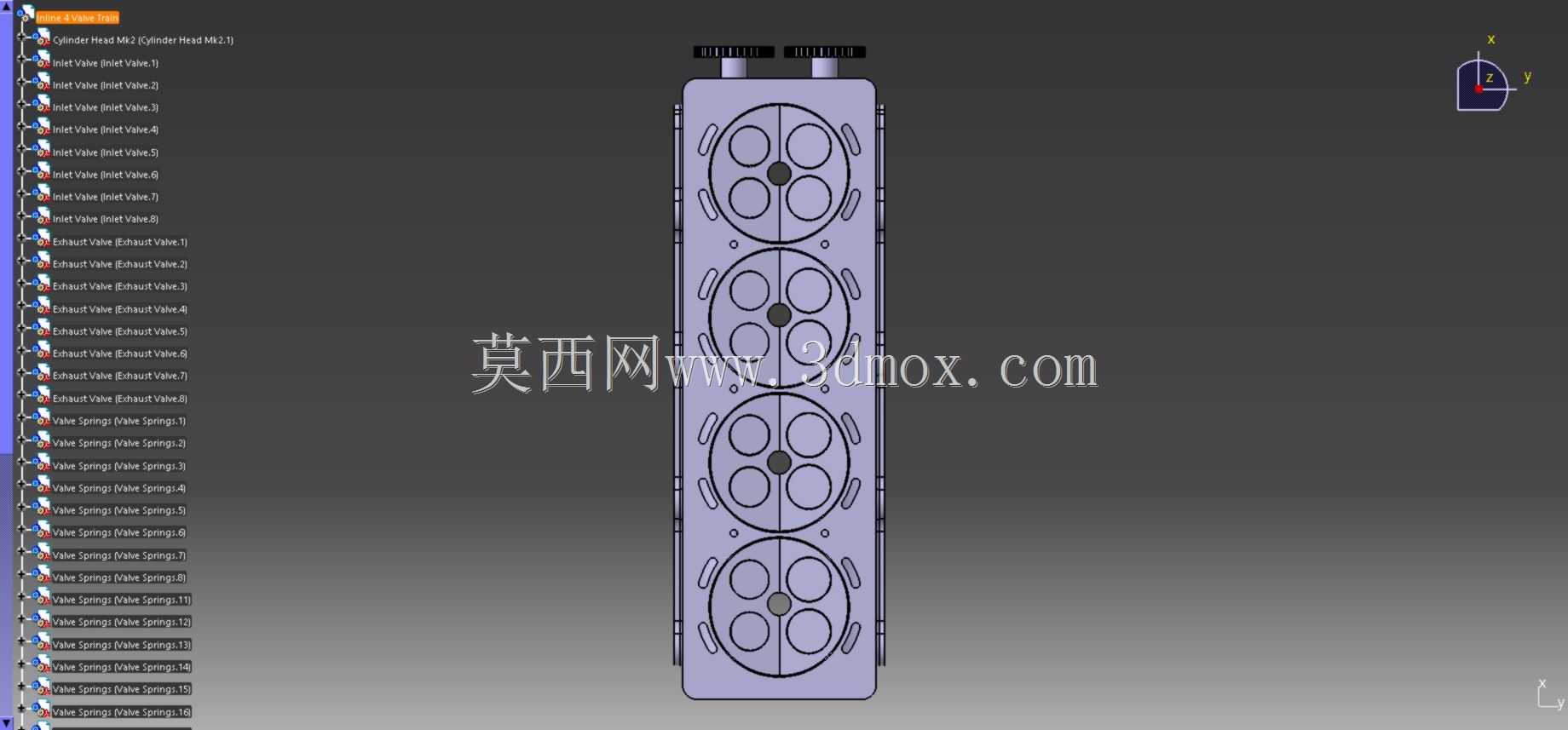

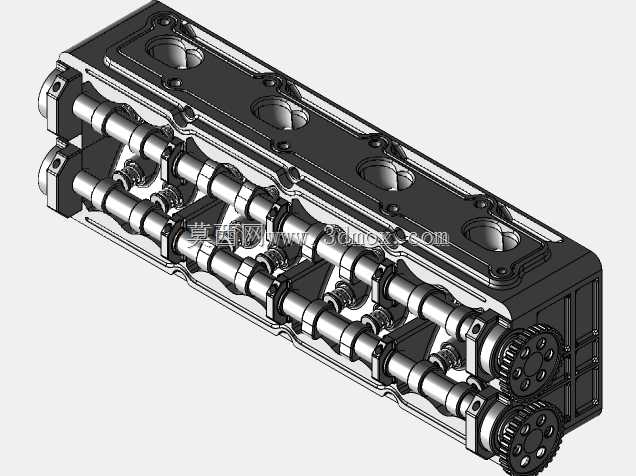

这套直列四缸配气机构集成在缸盖主体上，是内燃机换气过程的核心执行部件，主要应用在小排量乘用车、轻型商用车的四冲程汽油或柴油动力单元中，直接决定发动机的进排气效率、怠速稳定性与高转速区间的动力输出表现。从结构布局来看，整体采用顶置凸轮轴设计，两根平行布置的凸轮轴沿缸盖长度方向排布，分别控制进气门与排气门的启闭时序，凸轮轴前端集成的正时传动齿轮，负责和曲轴端的正时机构啮合，保证气门开闭与活塞运动行程的精准匹配，避免出现气门撞活塞的装配故障。缸盖本体采用一体化铸造成型的基体结构，内部集成了进气道、排气道、冷却水道与润滑油道，不需要额外拼接密封结构，既减少了装配工序，也降低了长期运行后出现油水渗漏的概率。每缸对应布置的进排气门组件，包含气门弹簧、气门油封、气门锁片与挺柱部件，凸轮轴转动时，凸轮型线推动挺柱下压气门杆，克服弹簧弹力完成气门开启，凸轮基圆段对应气门在弹簧预紧力下保持关闭，密封燃烧室。设计过程中优先考虑了配气相位的匹配合理性，凸轮型线的缓冲段设计能减少气门落座时的冲击载荷，降低长期运行后的气门磨损量，同时凸轮轴的支撑轴颈采用等间距布置，每个轴颈对应独立的润滑油道供油，保证高转速下凸轮轴与轴瓦之间能形成稳定的油膜，避免出现干磨烧蚀的问题。安装边界方面，缸盖下平面为统一的平面密封结构，和缸体上平面通过缸垫实现密封，螺栓孔位沿缸盖周边与缸间位置均匀分布，保证压紧力均匀分布，不会出现局部密封不严导致的冲缸故障；缸盖侧面预留了进气歧管、排气歧管的安装法兰面，法兰面的平面度公差控制在0.05mm以内，保证和歧管对接后的密封性能；前端的齿轮室侧预留了正时罩盖的安装定位止口，后端预留了凸轮轴位置传感器的安装孔位，不需要后期额外打孔改造就能适配主流的电喷控制系统。实际运行过程中，这套配气机构能根据发动机不同转速下的进气需求，通过凸轮型线的设计实现合适的气门升程与开启持续角，低转速下能保证足够的进排气流速，提升缸内混合气的紊流强度，改善燃烧效率，高转速下能保证充足的充气量，提升动力输出上限。缸盖上部的凸轮轴室采用整体式空腔设计，既可以储存飞溅润滑的机油，也能通过上部的通风口连接曲轴箱通风系统，平衡机体内腔的压力，避免出现机油渗漏的问题。每个气门导管都采用过盈压装的方式嵌入缸盖本体，导管内孔与气门杆的配合间隙控制在0.02-0.04mm之间，既保证气门上下运动的导向精度，也避免间隙过大导致的机油窜入燃烧室问题。传动齿轮采用斜齿结构设计，相比直齿齿轮啮合更平稳，传动噪音更低，齿轮端面的正时标记点能在装配时快速对齐正时位置，减少装配过程中的校对工作量，降低正时错装的概率。
