工业安全防护用双手操作控制装置

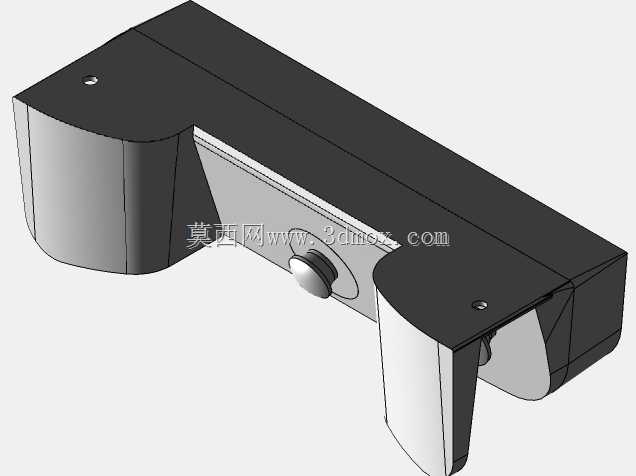

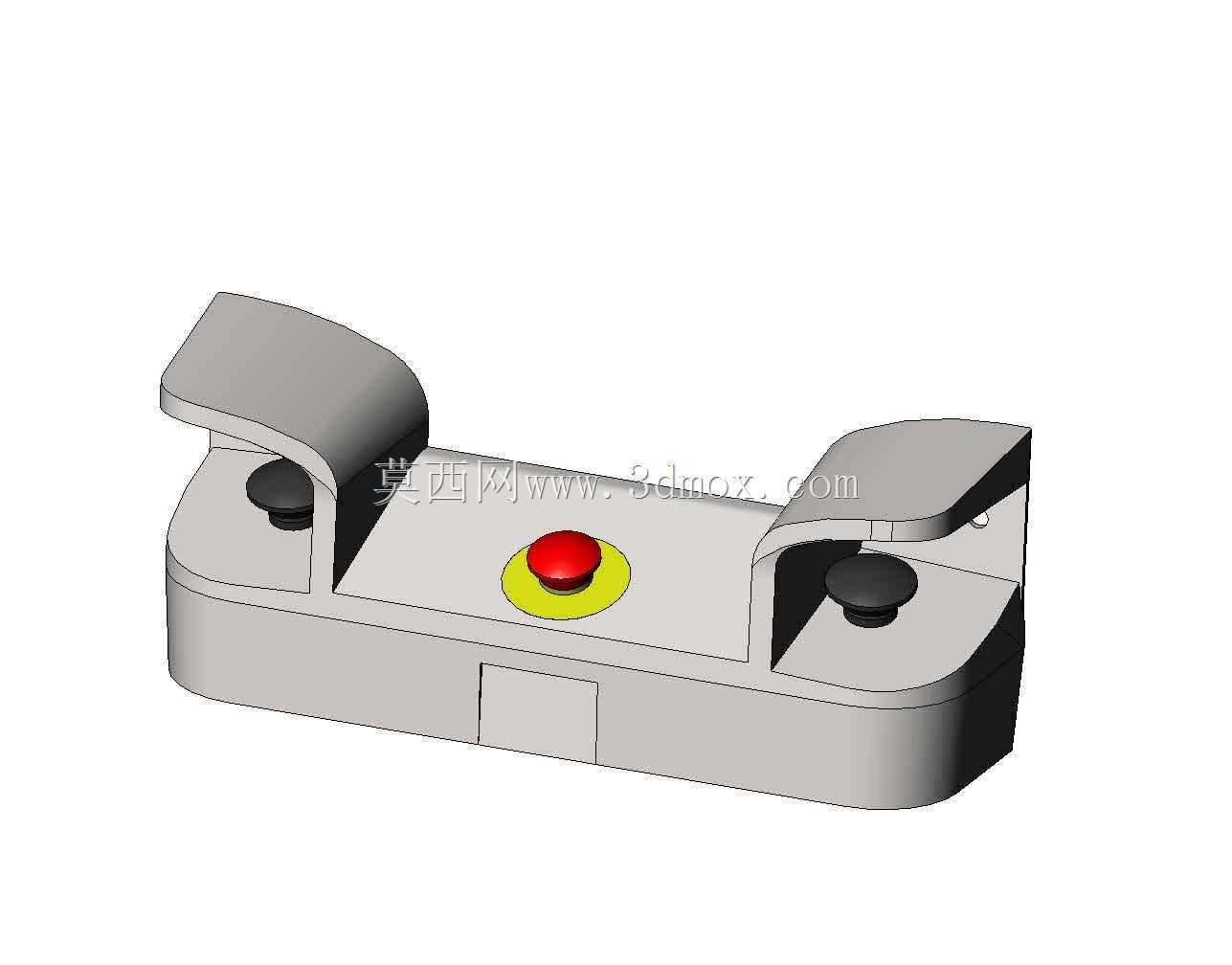

　　在冲压、剪切、压装这类存在机械伤害风险的工业设备操作场景中，操作人员的手部安全始终是防护设计的核心优先级，双手控制装置正是为这类场景设计的强制安全联锁部件，其核心逻辑是要求操作人员必须将双手同时放置在装置的触发区域，才能输出设备启动的有效信号，从根源上避免单手操作时另一只手误入危险作业区的风险。这款双手控制装置的整体结构采用一体化基座设计，主体基座为长条形圆角结构，边缘全部做了钝化倒圆处理，既避免安装、使用过程中尖锐棱角划伤操作人员，也能减少车间内粉尘、切削液在边角位置的积留，适配机加工、装配车间的复杂工况环境。基座两端对称设置了带弧形护罩的操作位，护罩的悬挑高度与开口宽度经过人机工程校核，刚好能容纳成年人手掌自然放置触发按钮，

　　同时能防止意外坠物、工件磕碰误触按钮，也能避免操作人员用手肘、身体其他部位违规按压触发，从结构上保障触发逻辑的可靠性。中间位置设置的红色蘑菇头按钮为急停功能件，采用黄底红帽的高对比度配色，在车间各类照明环境下都具备极高的辨识度，当设备运行过程中出现异常状况时，操作人员无需挪动位置即可快速拍按急停，切断设备动力回路。从安装边界来看，基座底部为平整安装面，预留了对应的沉头安装孔位，可直接通过螺栓固定在设备操作台面、立式操作支架上，安装孔的跨距适配市面上主流压力机、小型冲压设备的操作位安装尺寸，不需要额外做安装板的改制加工，基座的整体厚度控制在较低范围，不会过多占用操作台面的有效作业空间，接线腔设置在基座侧方的凹槽内，

　　接线完成后可通过盖板封闭，避免切削液、金属碎屑进入接线腔造成线路短路。在功能逻辑设计上，两个侧置的黑色操作按钮为同步触发检测件，内部的触点结构采用常开式设计，只有两个按钮在设定的极短时间窗口内同时被按下，装置才会输出允许设备运行的信号，任意一个按钮提前按下、延后松开或者出现卡滞，都会直接切断输出信号，强制设备停止运行，完全符合工业安全防护的冗余设计要求。装置的操作按压力度经过调校，既不会因为力度过小导致轻微触碰就触发，也不会因为按压力度过大造成操作人员长时间作业的手部疲劳，按钮表面采用防滑纹理设计，即便操作人员手上沾有少量切削液、润滑油，也不会出现按压打滑的情况。在实际产线应用中，这类双手控制装置常配套在小型气动压力机、端子压接机、

　　零件铆接设备上，相比光电式安全防护装置，其结构可靠性更高，不会因为车间内的油雾、粉尘遮挡造成误判，也不会受周边其他设备的光线干扰出现防护失效，后期维护也更为简便，只需要定期检查按钮的触点导通情况、固定螺栓的紧固状态即可，不需要做复杂的参数校准。从结构建模的角度来看，这款装置的所有配合面都做了公差适配设计，护罩与基座的连接采用卡扣加定位柱的结构，装配时不需要额外打胶或者紧固件固定，既提升了装配效率，也方便后期损坏部件的快速更换，按钮与基座安装孔的配合采用间隙配合设计，预留了足够的热胀冷缩余量，在车间-10℃到55℃的常规工作温度范围内，都不会出现按钮卡滞无法回弹的问题。基座的内部走线槽采用一体化成型设计，线路从两个操作按钮到中间接线端的走线路径全部做了圆角过渡，避免穿线时尖锐边角割破线缆绝缘层，提升长期使用的电气安全性。
