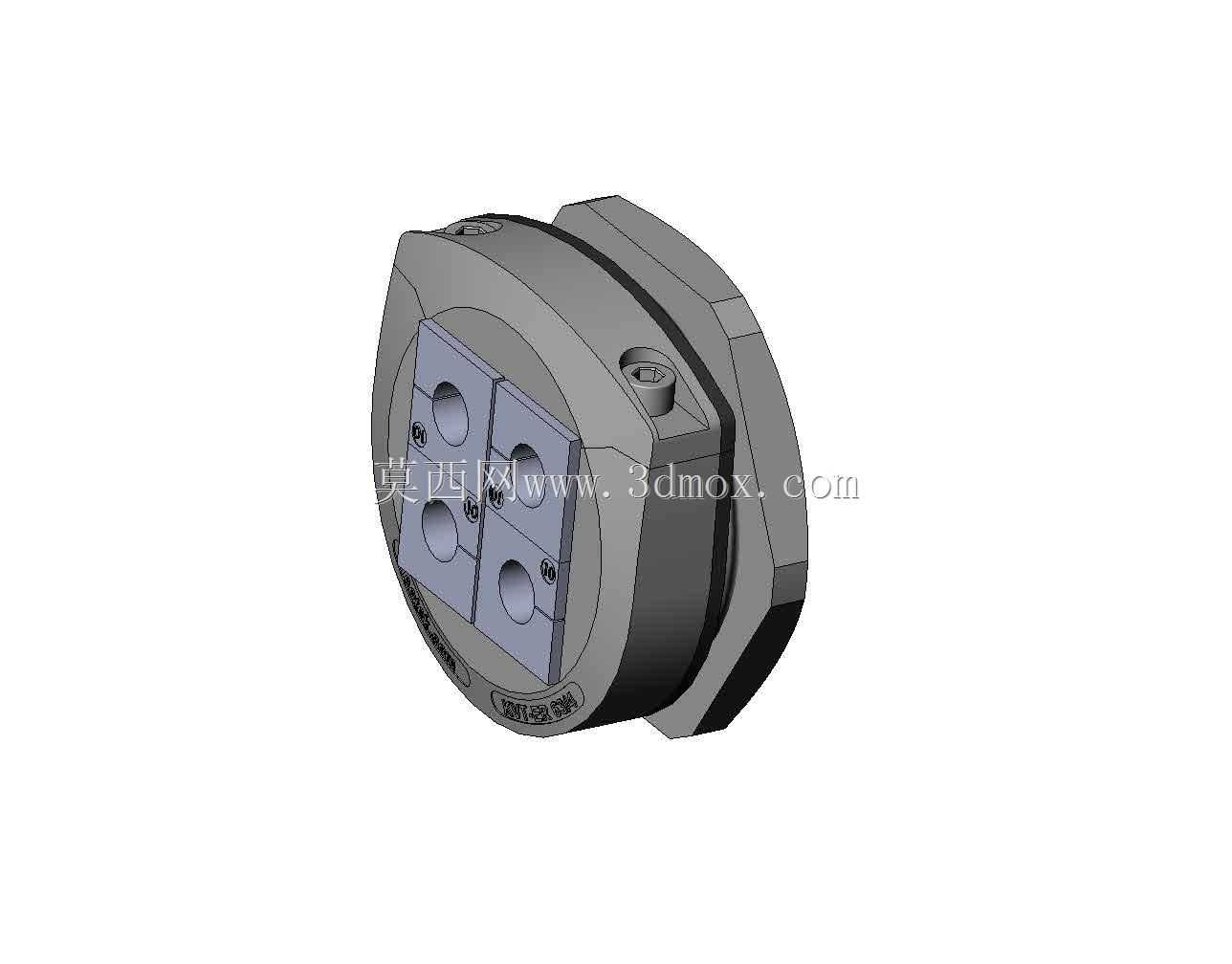

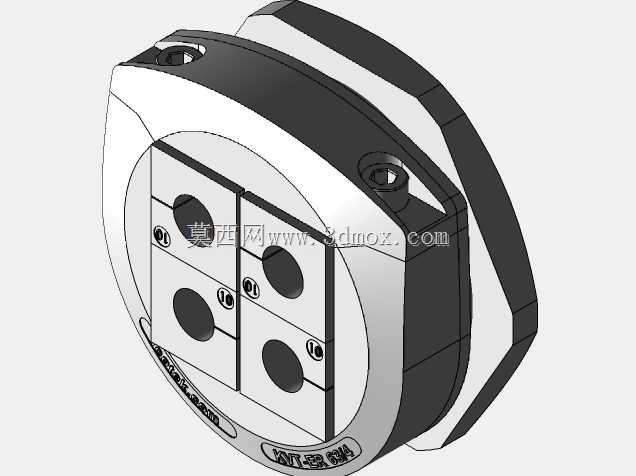

icotek四芯63mm规格电缆应变消除组件

在工业机柜布线、设备电控舱走线、自动化产线分线布局场景中，线缆穿过金属板壁时的应力防护一直是结构设计容易忽略的细节点，不少现场故障都源于线缆长期受拉扯、弯折、振动导致的线芯断裂、绝缘层破损，这类应变消除组件就是针对这类痛点设计的穿线防护构件。这款63mm规格的四孔应变消除件，核心作用是在电缆穿过柜体开孔位置时，对多根电缆同时做夹持固定，抵消外部拉扯、设备运行振动传递到线缆接线端的应力，避免线缆与金属开孔边缘直接摩擦割伤绝缘层，同时也能在穿线位置起到一定的密封隔尘作用，适配工业现场常见的多芯控制电缆、信号电缆的穿装需求。从结构设计逻辑来看，组件采用分体式对夹结构，主体分为前后两个法兰压合座，安装时先将底座嵌入柜体预先开好的对应尺寸开孔，再将需要穿装的电缆分别卡入中间的分线夹持块的对应孔位，最后通过对角布置的锁紧螺钉将前后压座收紧，依靠夹持块的弹性形变抱紧电缆外护套，实现应力的分散传递——不同于传统的电缆格兰头单根锁紧的形式，四孔集成的设计可以在一个开孔位置同时完成四根电缆的固定，大幅减少柜体开孔数量，提升机柜面板的空间利用率，也减少了多开孔带来的密封防护难点。中间的分线夹持块采用模块化嵌装设计，不同孔径的夹持块可以适配不同线径的电缆，这款组件适配的是常规小线径控制线缆，四个穿线孔位呈矩阵排布，孔位间距经过核算，既保证夹持块对每根电缆的抱紧力足够，又不会因为孔距过小导致夹持块结构强度不足，在螺钉锁紧时出现开裂失效的问题。外形安装边界上，组件整体为带切边的圆形法兰结构，切边设计可以防止安装时组件跟转，不需要额外在柜体上加工防转定位销孔，降低现场安装的加工难度；法兰压合后的整体厚度适配1.5mm到3mm厚度的柜体板材，覆盖市面上绝大多数冷轧钢机柜、铝合金电控箱的板厚范围，安装开孔直径为63mm，属于工业穿线件的常规开孔规格，现场改造替换时不需要重新扩孔，能直接替换同规格的老式穿线护件。实际选型使用时需要注意，穿入电缆的外护套直径要与夹持块的孔位公差匹配，过盈量控制在1mm左右时抱紧力与防护效果最佳，过松会导致电缆受拉时窜动，无法起到应力消除作用，过紧则容易压伤电缆外护套，长期使用出现护套开裂的隐患。锁紧螺钉采用内六角结构，安装时可以使用标准内六角扳手对角逐步拧紧，避免单侧受力过大导致压座倾斜、夹持块受力不均的问题，螺钉的锁紧力矩不需要过大，达到夹持块完全贴合并抱紧电缆即可，过度锁紧反而会导致塑料材质的夹持块产生蠕变，长期使用后抱紧力衰减。这类组件在机床电控柜、机器人控制柜、新能源设备分线盒、轨道交通车载电气箱中都有广泛应用，尤其是设备存在持续振动、线缆需要随移动部件往复弯折的场景，应变消除结构可以将线缆的弯折点控制在组件出口位置，避免应力直接传递到线缆端部的接线端子处，大幅降低接线端子松脱、线芯断裂的故障概率。不同于普通的塑料穿线护圈仅能起到防割护线的作用，这类对夹式应变消除件可以承受一定的线缆轴向拉力，按照工业标准要求，安装完成后能承受线缆自重5倍以上的拉拽力而不出现线缆位移，完全满足工业现场布线的拉力测试要求。组件的外露法兰边缘做了圆角过渡处理，没有尖锐的棱角，安装维护时不会划伤操作人员的手部，也不会刮蹭到相邻的线缆外护套。前后压座的贴合面设计有定位止口，锁紧时可以自动对中，不会出现压座错位导致的夹持块偏压问题，即使是没有丰富安装经验的现场运维人员，也能快速完成装配，不需要反复调整对位。
