舰载近程防御武器系统结构三维设计

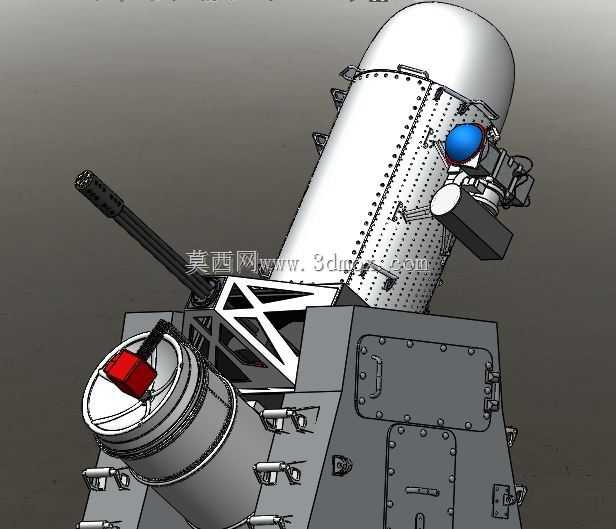

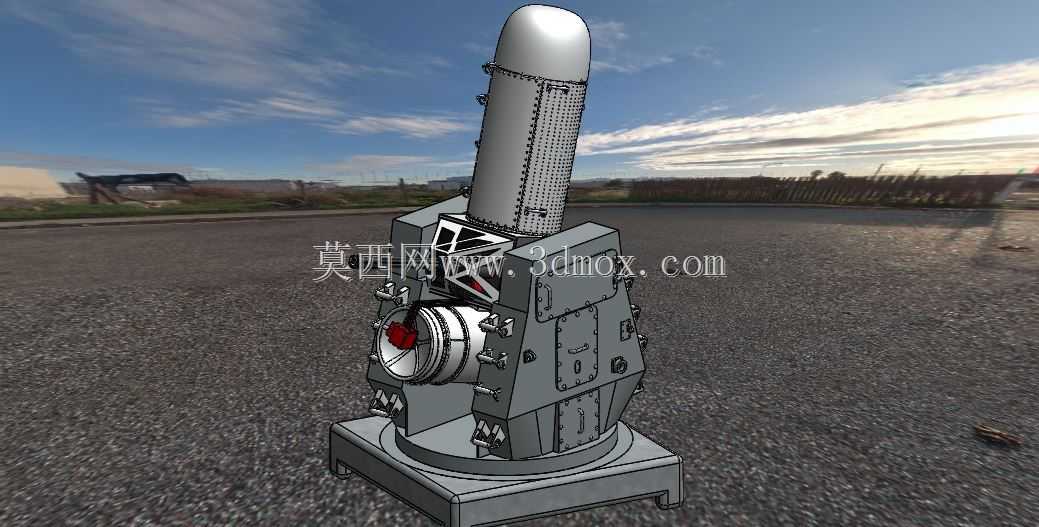

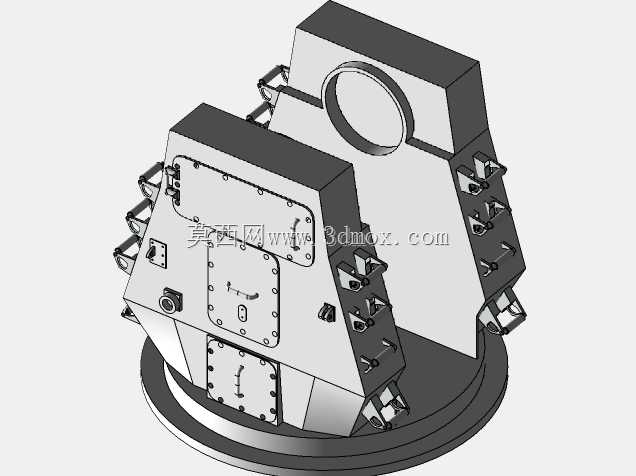

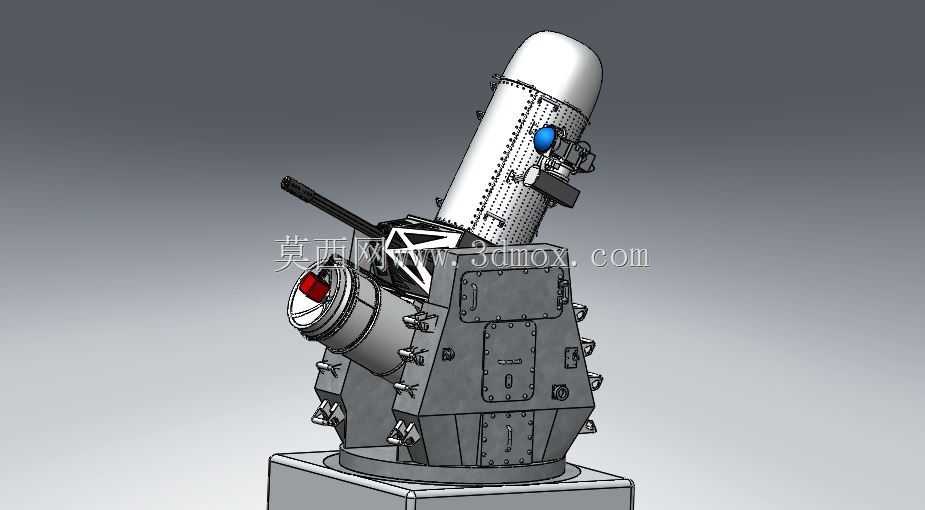

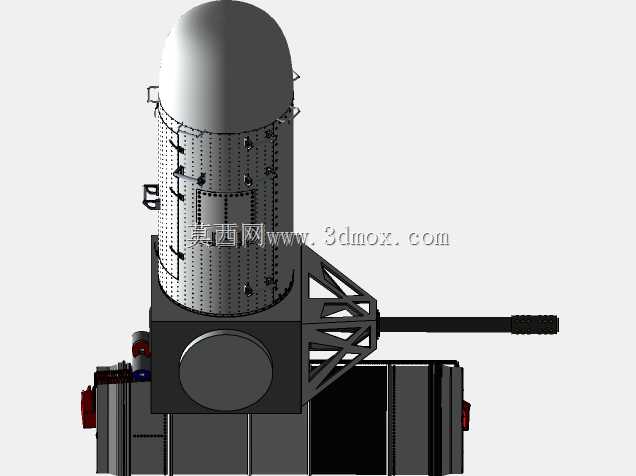

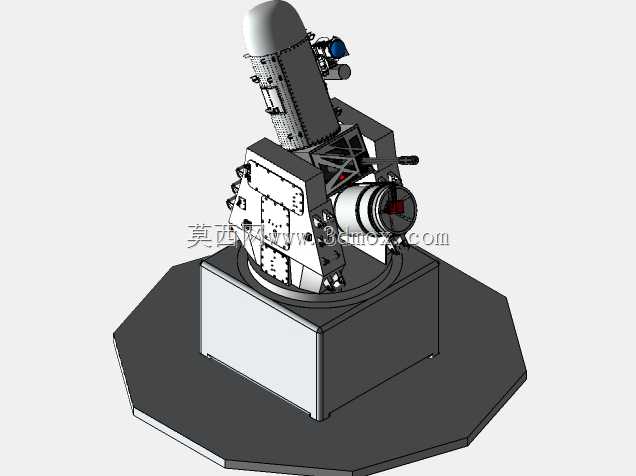

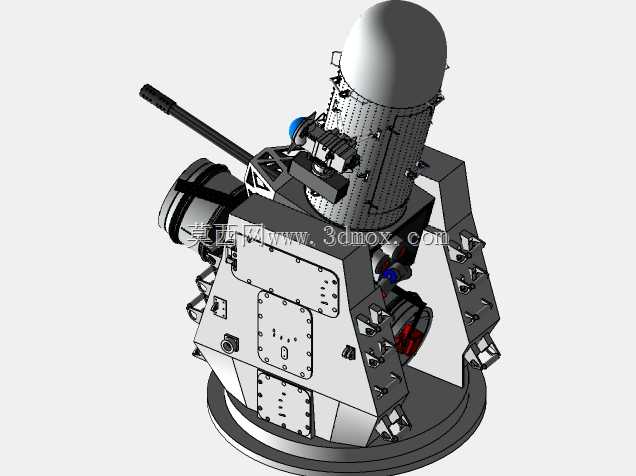

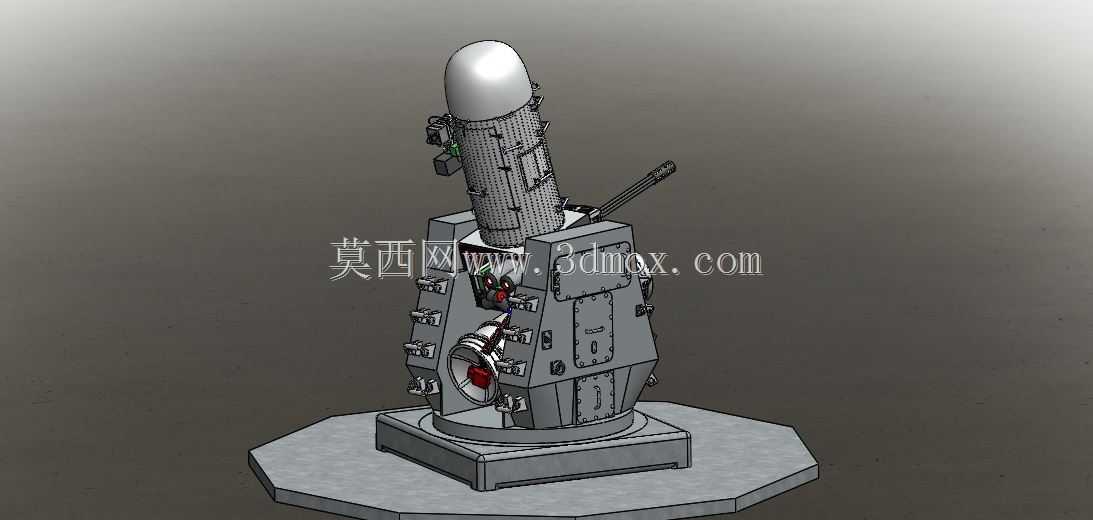

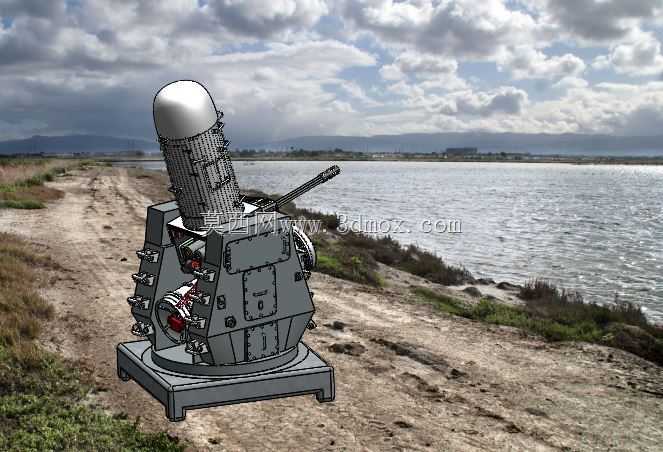

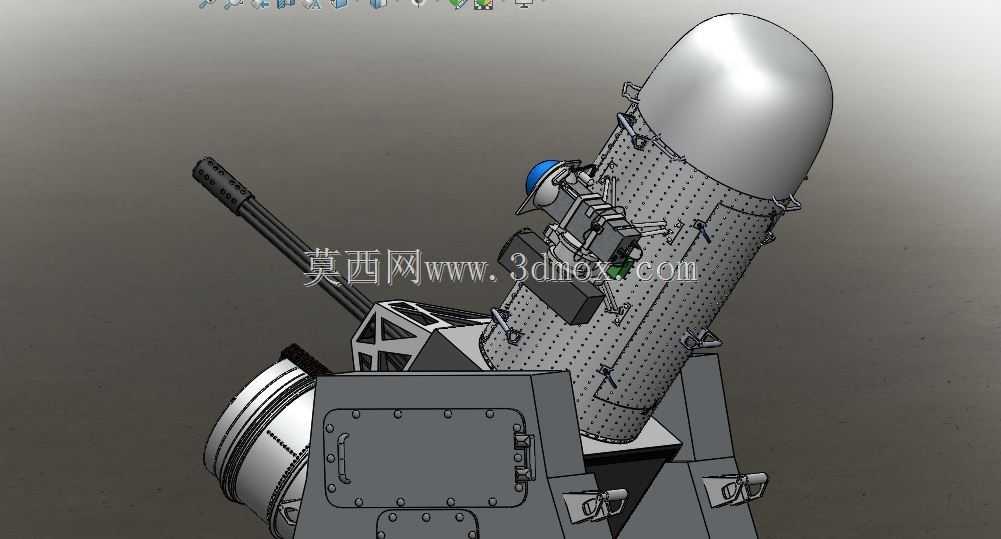

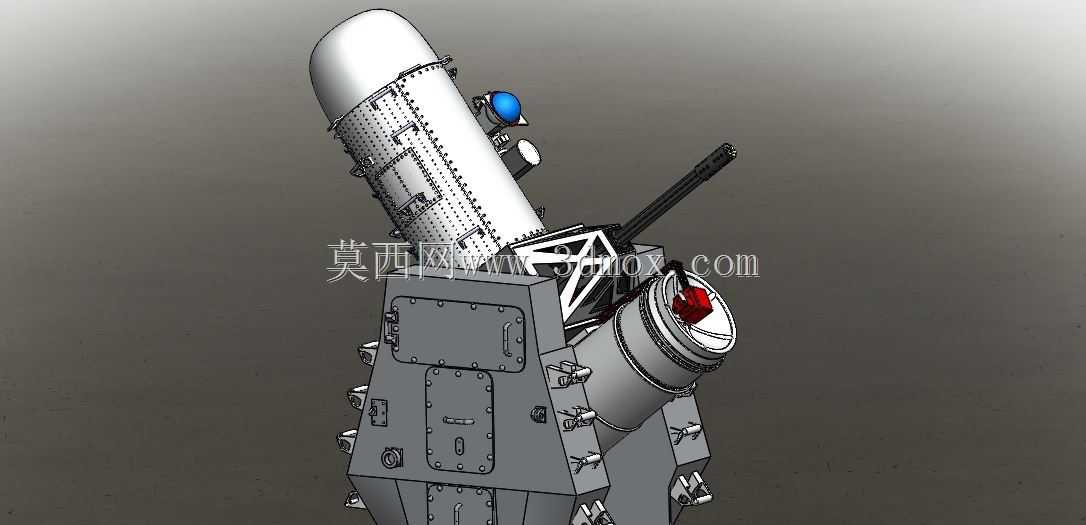

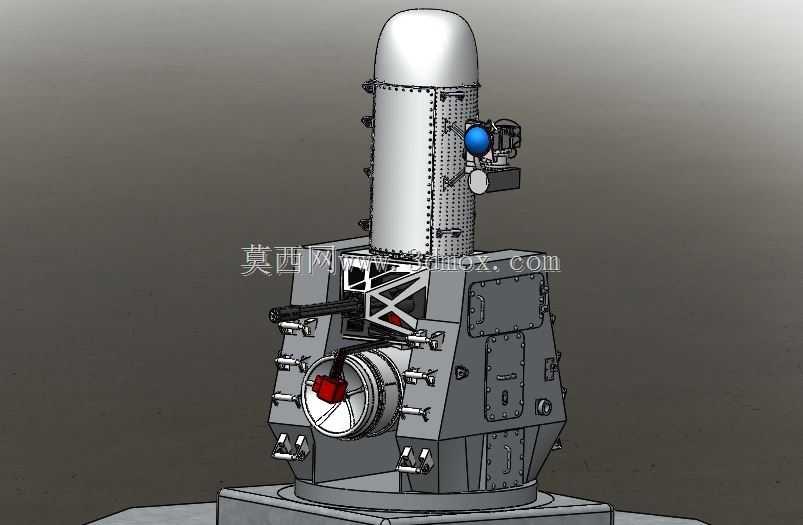

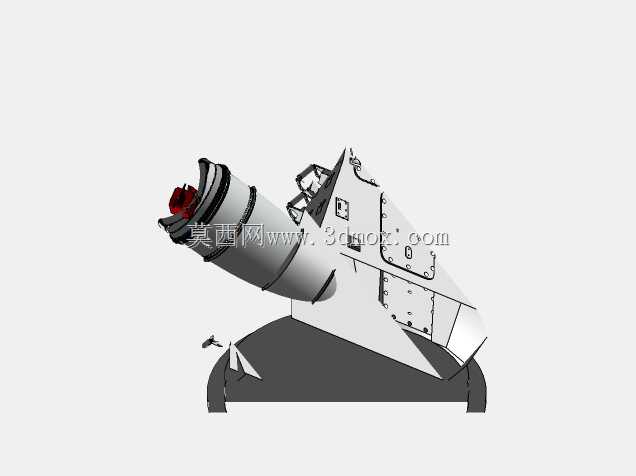

在海军水面舰艇的末端防御体系中，这类近程防御装备承担着最后一道硬杀伤拦截的核心职能，主要用于突破外层防空圈的反舰导弹、低空突防飞行器、近距离小型水面目标的拦截摧毁，是各型主战舰艇的标配防御单元。从结构设计维度看，该装备采用上装下座的分层布局，下部回转基座承担全设备的承载与水平方向360度全向回转驱动，内部集成回转支承、动力传动组件、供弹链路下层结构、电气旋转连接模块，基座安装面与舰艇甲板的安装基座通过高强度螺栓组刚性连接，安装边界需匹配甲板预留的安装开口尺寸，同时预留供弹通道、线缆通道的贯通空间，基座底部的密封结构需满足海上高盐雾、高湿环境下的舱室分隔密封要求。上部炮架集成了自动机、供弹导引、雷达光电探测单元、伺服驱动组件，俯仰机构可实现大角度范围的高低向调整，覆盖从水平掠海到大角度俯冲的全来袭目标角度区间，自动机部分采用多管转管结构设计，通过高射速形成密集弹幕实现对高速目标的拦截概率提升，炮口位置的助退与消焰结构可降低射击时的后坐冲击与炮口焰对探测单元的干扰。探测单元集成在炮架上部的白色整流罩内，整合了跟踪雷达、光电红外探测模块，可实现对目标的自主搜索、跟踪、火控解算，无需完全依赖舰艇的整体防空系统即可独立完成拦截流程，整流罩采用透波复合材料成型，外形做流线化修型，降低舰艇航行时的风阻对设备指向精度的影响，同时避免海上盐雾、雨水对内部精密探测元件的侵蚀。设计过程中需重点考虑多物理场的耦合影响，首先是射击时的高频后坐冲击，全炮架的结构件需通过有限元动力学仿真，验证连续射击状态下的结构形变是否在探测单元的精度允许阈值内，避免结构振动导致的跟踪脱锁；其次是海上环境的防腐设计，所有外露金属结构件均采用多层防腐涂层处理，不同金属接触位置做绝缘隔离处理，避免电偶腐蚀，转动配合面采用耐海水腐蚀的密封结构与润滑方案，保障长期海上部署的可靠性。供弹系统采用无弹链供弹结构，从基座下方的弹舱通过柔性导引链路将弹药输送至自动机位置，供弹链路随炮架的回转、俯仰动作做随动调整，避免卡弹故障，弹舱容量设计匹配作战场景下的多目标拦截需求，补弹接口设置在基座侧面，可在舰艇甲板层面快速完成弹药补充，无需拆解上部设备结构。设备的电气控制单元部分集成在基座的密封舱体内，与舰艇的作战指挥系统通过数据总线连接，可接收舰艇整体防空系统的目标指示，也可切换至自主作战模式独立工作，所有外接线缆均采用水密连接器，满足舰艇舱室的防水、抗电磁干扰要求。从安装适配性来看，该类设备的整体重心严格控制在回转支承的中心轴线上，降低回转驱动的功率损耗，同时减少舰艇航行横摇、纵摇时对设备伺服系统的扰动，基座与甲板的连接结构需做局部加强，匹配设备射击时的冲击载荷传递，避免甲板结构出现疲劳损伤。外形设计上，所有外露棱角均做圆弧钝化处理，既降低雷达反射截面积，也避免舰员日常作业时的磕碰风险，探测罩侧面的标识与告警装置采用耐紫外线的材料制作，长期暴露在海上强日照环境下不会出现褪色、脱落问题。
