可3D打印双片式金属身份吊牌结构设计

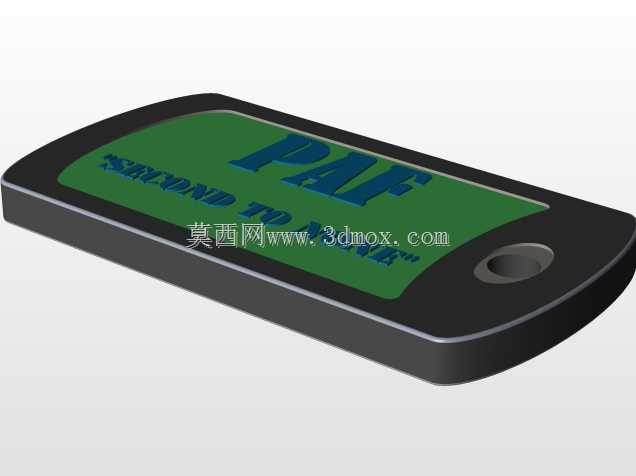

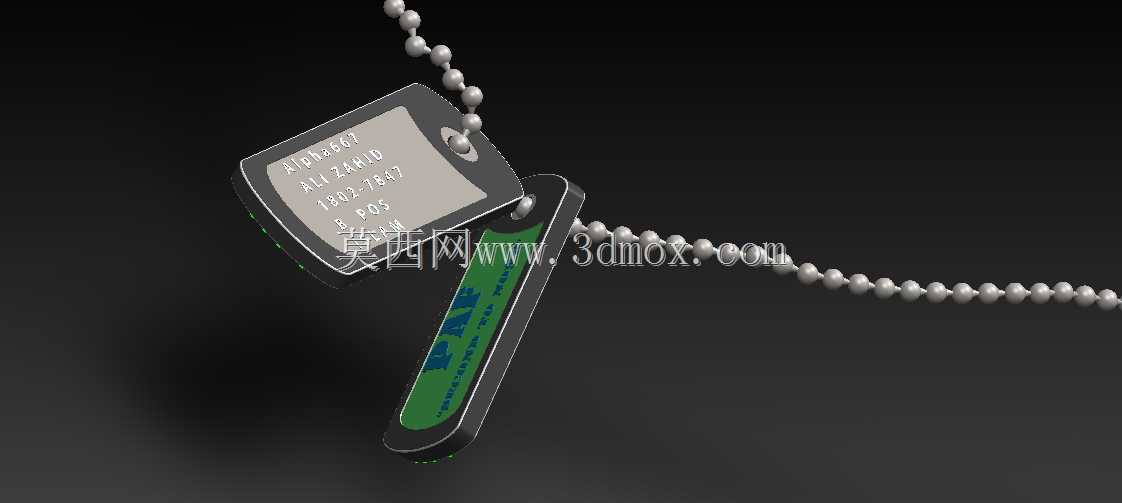

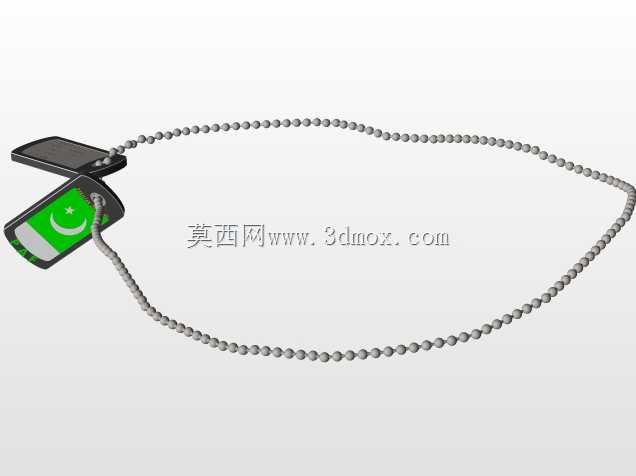

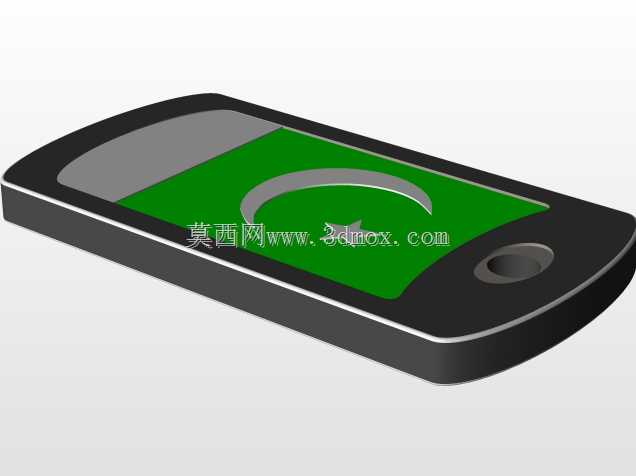

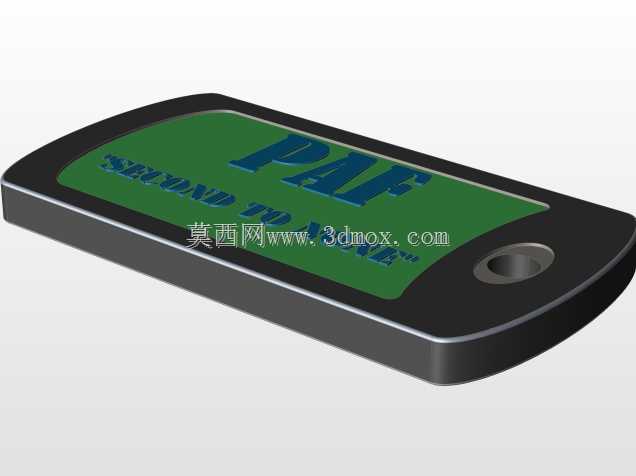

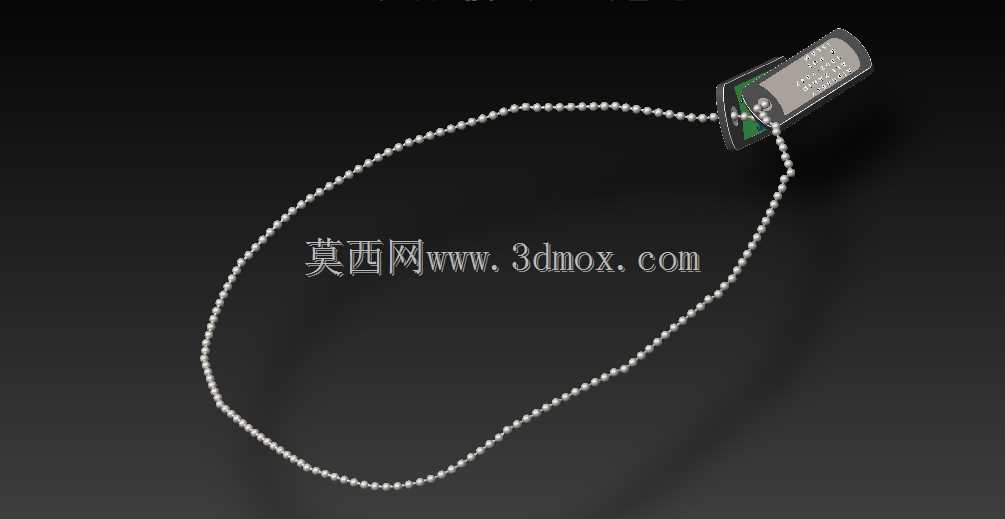

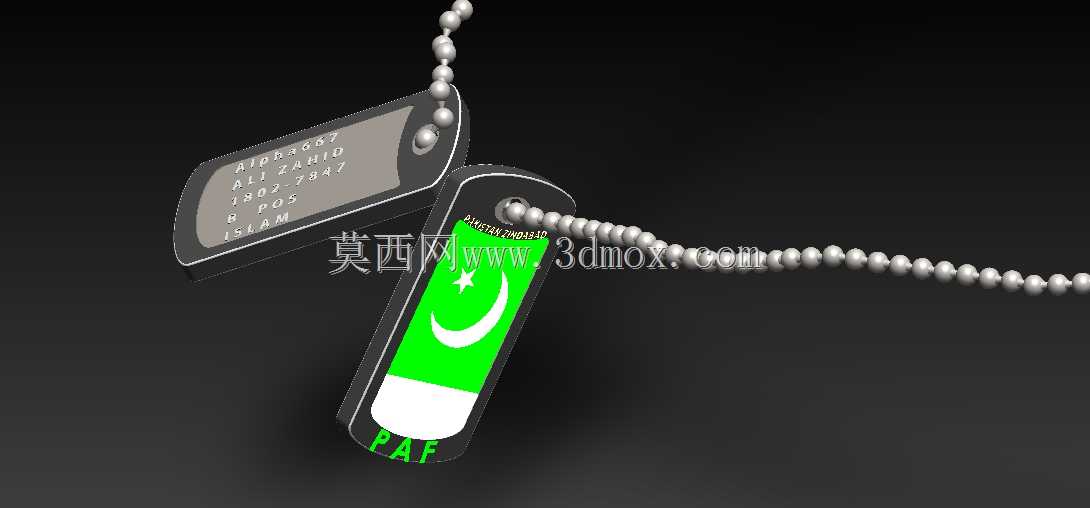

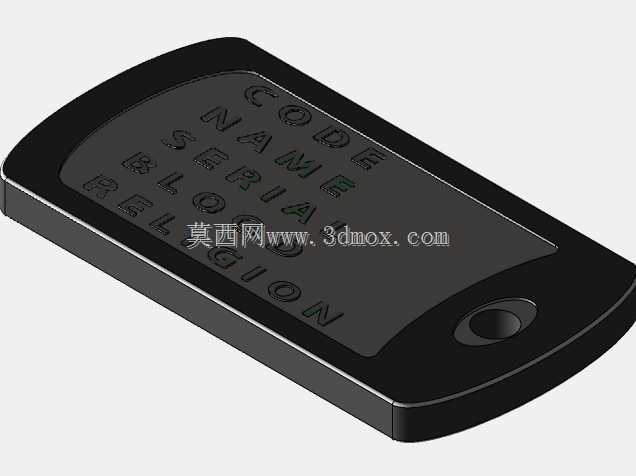

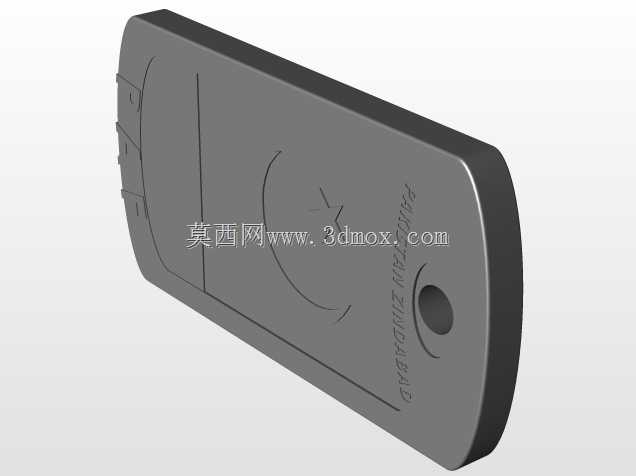

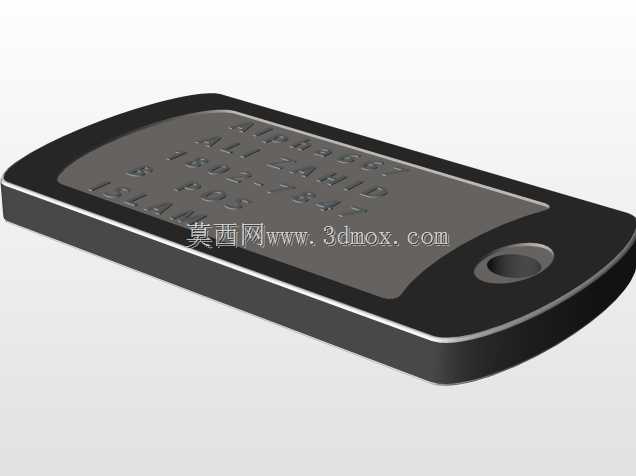

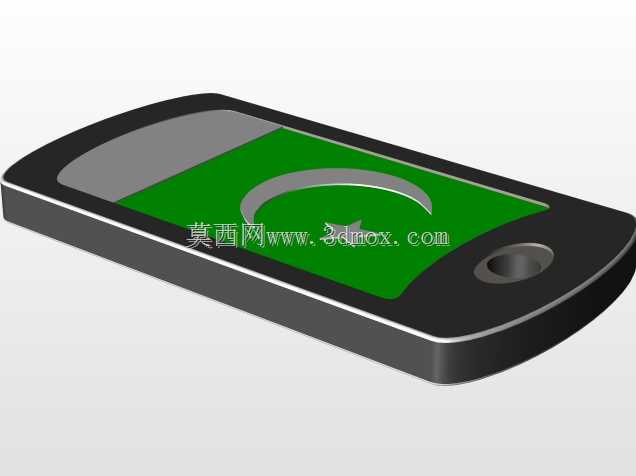

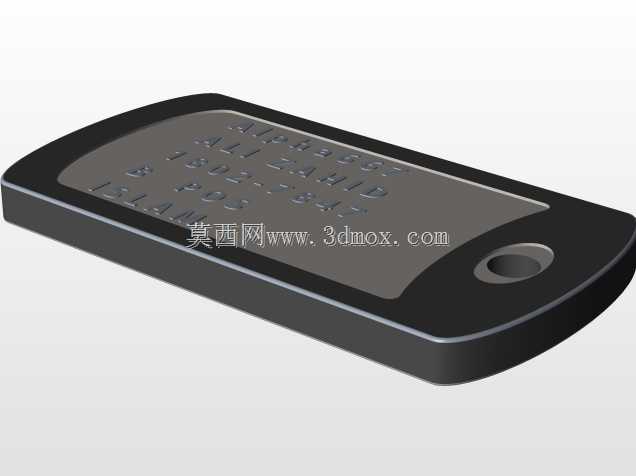

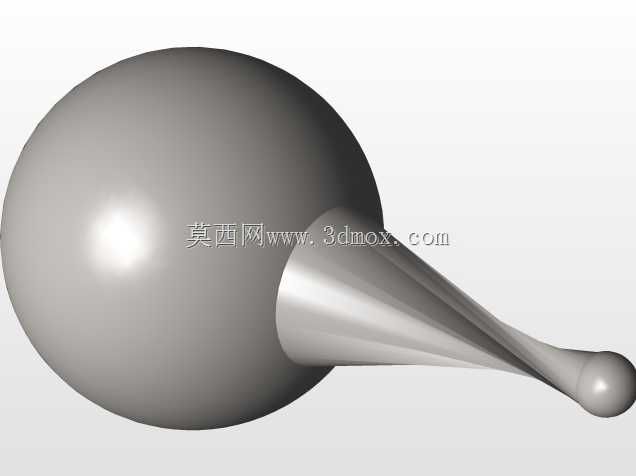

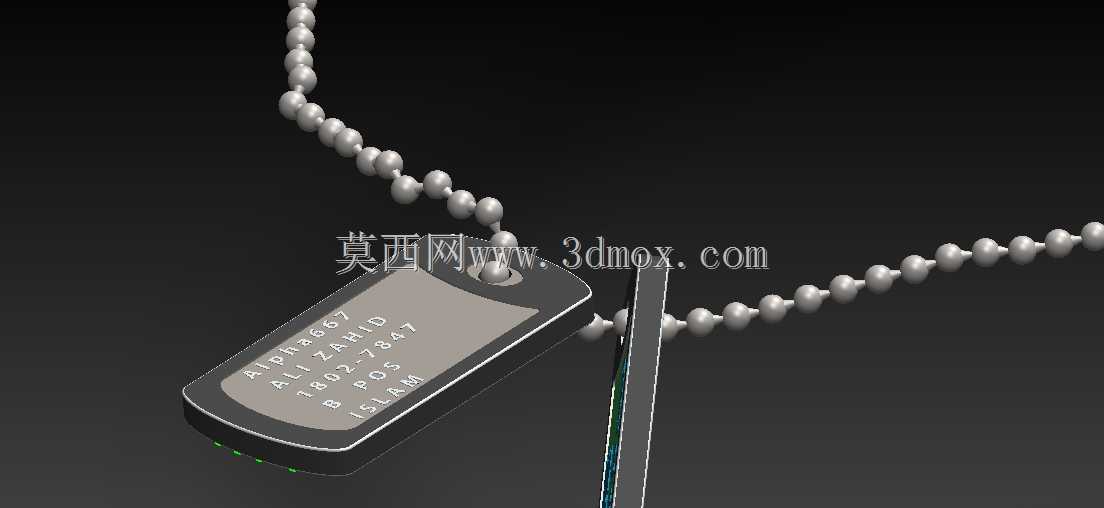

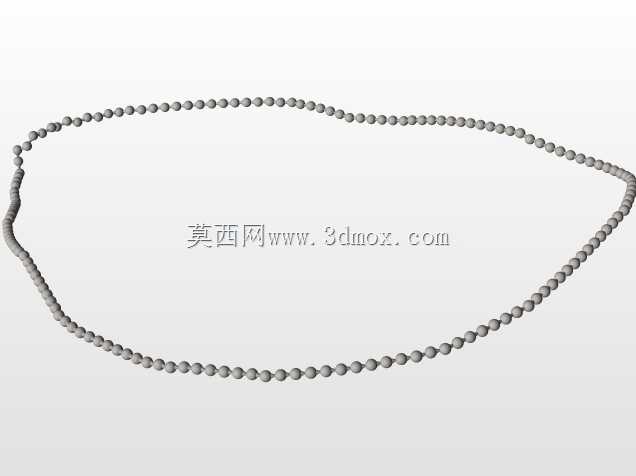

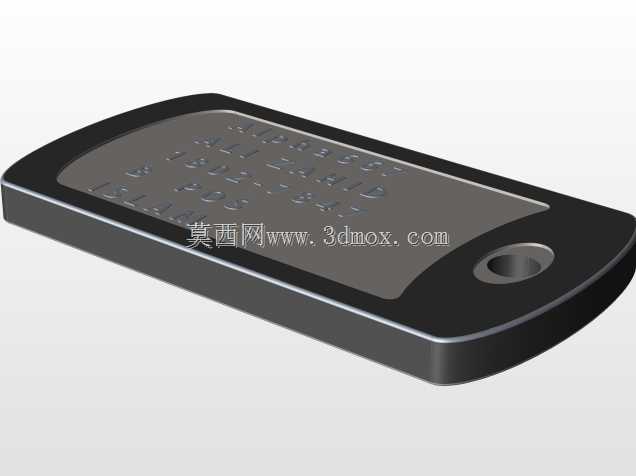

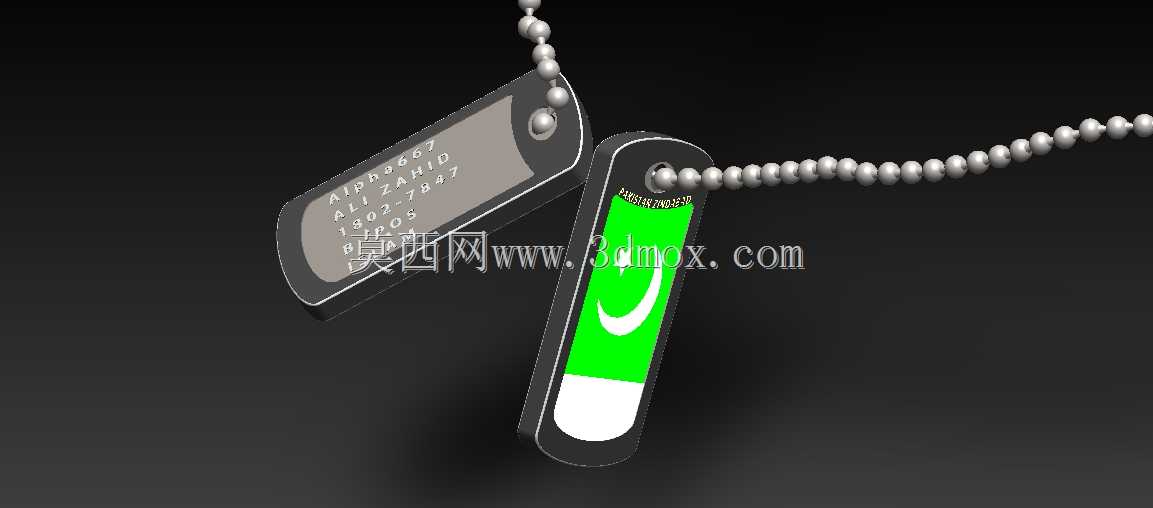

日常接触到的身份识别吊牌，最早是军工领域用于战场人员身份核验的核心配件，后续逐步延伸到户外作业、宠物管理、潮流配饰等多个场景，这类产品的结构设计看似简单，实则需要兼顾佩戴舒适性、信息留存耐久性、不同使用场景的抗损要求，本次完成的双片式吊牌结构，完全适配3D打印的成型工艺特性，不管是金属粉末烧结成型还是光敏树脂打印做样件验证，都不需要额外添加支撑结构，能直接完成打印后处理。从实际使用的边界条件来看，单块吊牌的主体厚度控制在1.8mm，边缘做了R0.5的圆弧倒角处理，避免直角边缘在长期佩戴过程中剐蹭衣物或者皮肤，两块吊牌的尺寸做了差异化设计，长条形吊牌长度50mm宽度12mm，方形吊牌长度35mm宽度28mm，搭配直径2.4mm的标准波珠链，吊牌顶端的挂孔内径设计为3mm，刚好适配常规珠链的穿入需求，挂孔位置做了局部加厚到2.5mm的处理，避免长期拉扯导致孔位开裂。设计过程中特意将两块吊牌的挂孔位置做了错位排布，当珠链穿入后，两块吊牌不会完全重叠遮挡，既可以在两块牌面分别印制不同的信息内容，比如人员基础信息、紧急联系方式、特殊过敏史等关键内容，也能避免两块金属牌面长期摩擦导致表面印制的信息被磨花。牌面的信息区域做了0.2mm的下沉式凹槽设计，不管是后续做激光打标、丝网印刷还是填漆处理，都能保证标识内容不会因为日常摩擦快速脱落，凹槽的边缘做了微小的斜度处理，方便打印完成后清理槽内的残留粉末或者树脂支撑，不需要额外的手工修磨就能获得平整的槽底。从安装适配的角度来说，这套吊牌结构除了搭配标配的珠链使用，也可以根据实际需求更换为尼龙织带、硅胶挂绳、钥匙圈等不同的挂载配件，挂孔的尺寸兼容市面上绝大多数常规挂具的直径，不需要额外做转接结构。针对户外使用的场景，吊牌的四个边角都做了圆弧过渡，没有尖锐的凸起结构，避免在运动过程中勾挂衣物或者装备，整体结构没有薄壁、细柱等易损结构，哪怕从1.5米高度自由跌落到水泥地面，也不会出现弯折、断裂的问题。如果是用于宠物身份牌使用，可以在长条形吊牌上印制宠物主人联系方式，方形吊牌上印制宠物名字与疫苗信息，两块牌的重量加起来不到15g，哪怕是小型犬佩戴也不会产生明显的负重感；如果是用于工业场景的设备标识牌，可以直接替换牌面的凹槽内容，打印成耐腐蚀的不锈钢材质，固定在设备本体上作为资产标识使用，抗油污、抗锈蚀的能力远优于普通的纸质标签或者塑料标牌。设计阶段特意规避了传统冲压吊牌需要开模的高成本问题，整个模型的结构完全适配增材制造的工艺特点，不需要后续的冲压、折弯、焊接等工序，打印完成后只需要简单的表面抛光就能直接使用，小批量定制的成本远低于传统加工方式，哪怕是单一定制的个性化内容，也只需要修改牌面凹槽内的文字图案，不需要调整整体结构参数，能快速响应不同场景的定制需求。珠链的配套模型也做了标准化的节距设计，每一颗珠粒的直径与连接段的尺寸都和市售的标准金属珠链完全一致，如果不需要打印整条珠链，也可以直接采购现成的珠链配件和打印完成的吊牌组装，进一步降低制作成本。两块吊牌的背面都做了微弧面处理，和佩戴时贴合的皮肤或者衣物表面的弧度更匹配，不会因为牌面完全平直导致佩戴时出现硌压的不适感，哪怕是长期贴身佩戴，也不会在皮肤表面留下明显的压痕。针对不同的3D打印材料，这套结构都有足够的工艺兼容性，用PLA、ABS等熔融沉积工艺打印时，挂孔位置的层间结合强度足够承受日常拉扯的力度，不会出现层间开裂的问题；用光固化树脂打印做外观样件时，细微的文字凹槽也能完整呈现，不会出现细节丢失的问题；用金属粉末烧结打印成品时，整体的致密度能达到95%以上，和传统冲压加工的金属吊牌机械性能基本一致，完全满足长期使用的强度要求。
