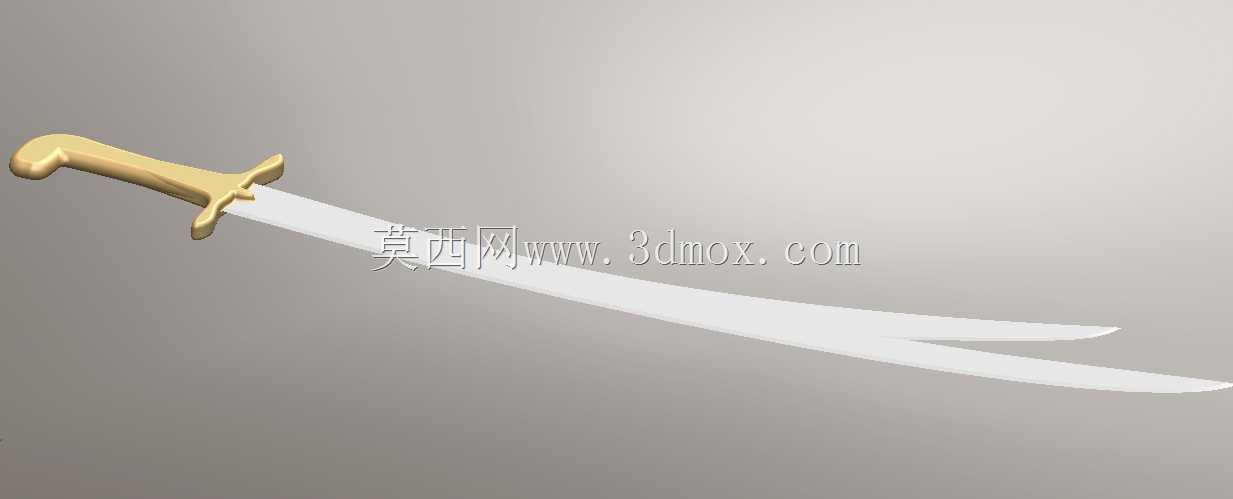

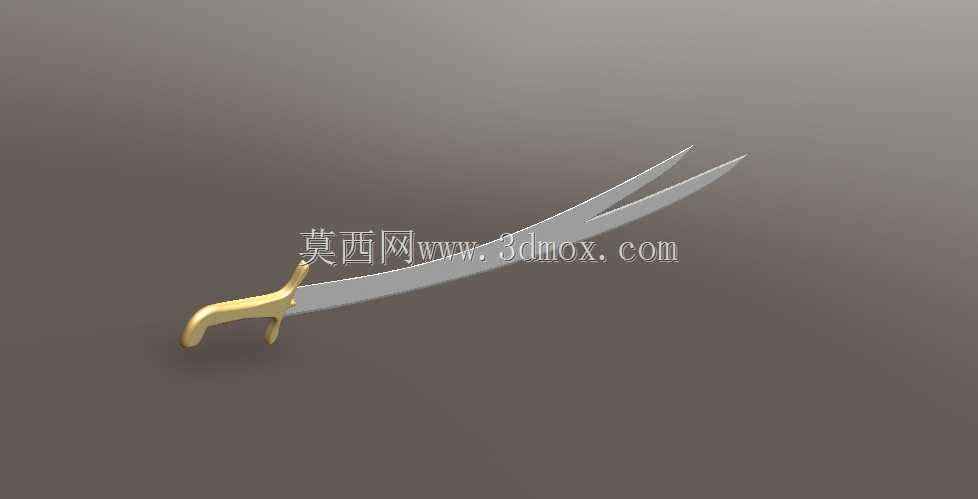

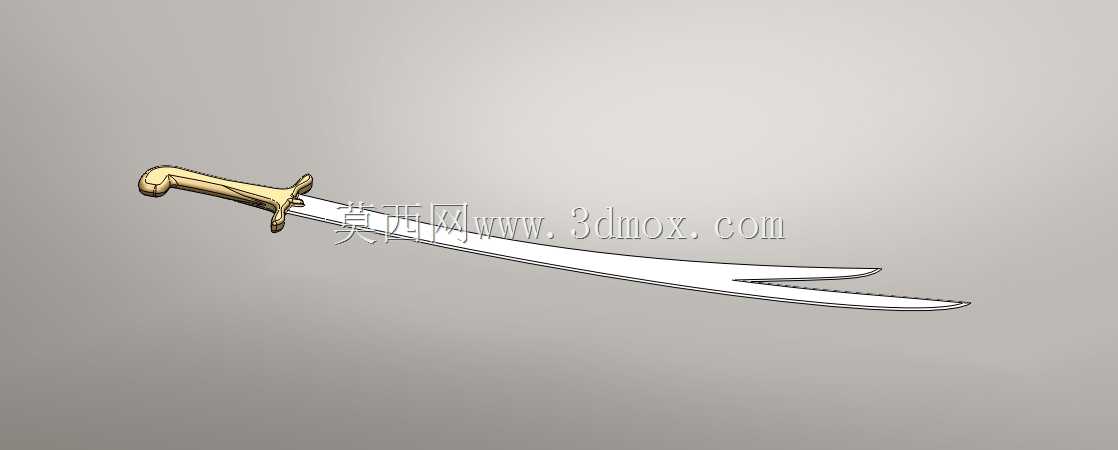

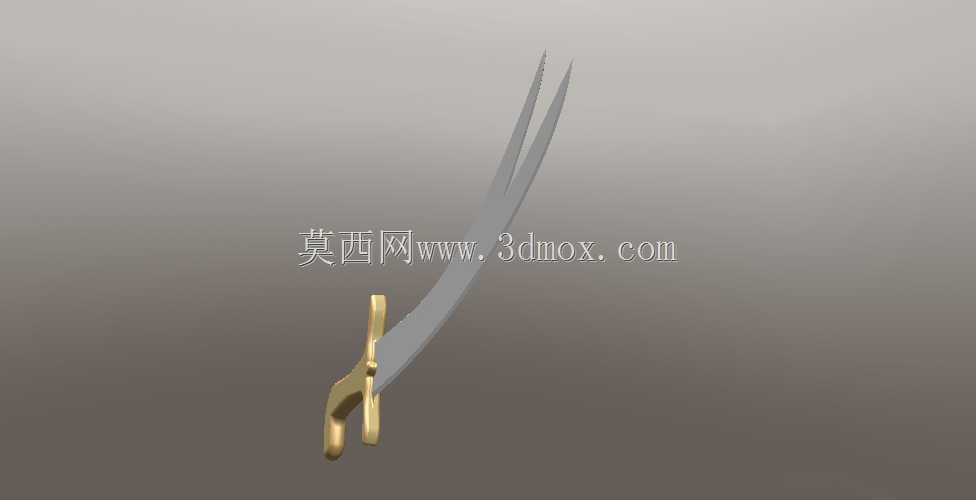

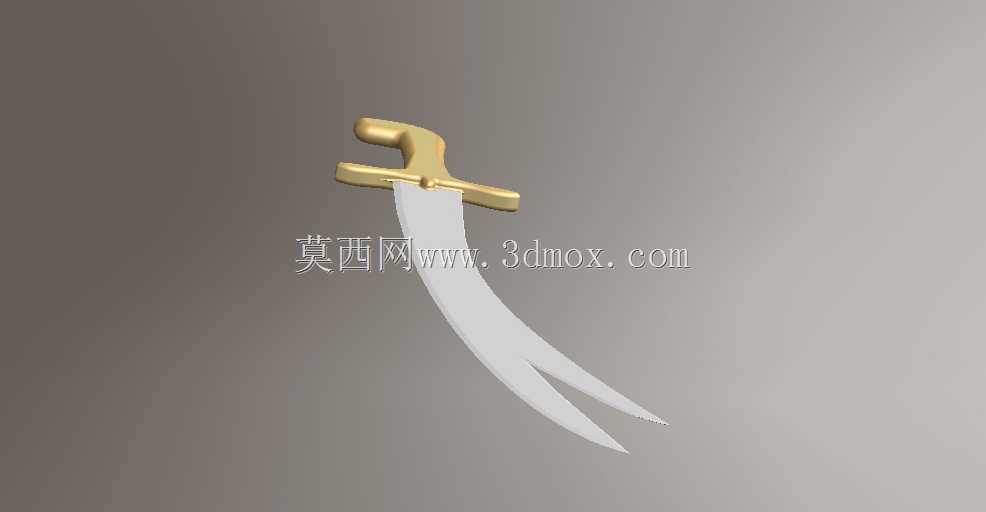

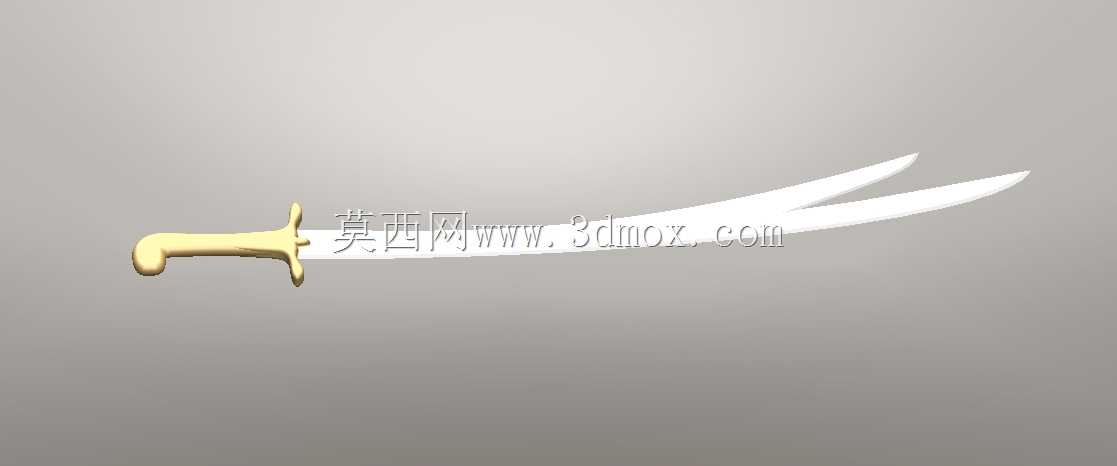

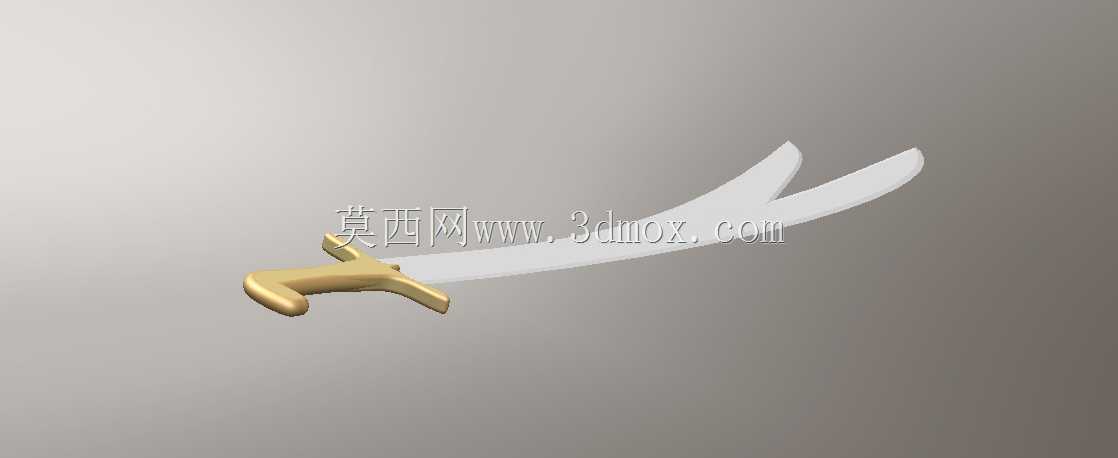

哈兹拉特阿里之剑冷兵器造型三维数模

做这个数模的时候，最先要考虑的是刃部的分叉结构受力逻辑，很多人做这类仿古冷兵器容易只追求外形还原，忽略实际使用场景下的结构合理性——这类双刃分叉的弯刀，原本的应用场景是骑兵近身劈砍，分叉刃的设计初衷是在劈砍命中后借助刃口间隙卡锁对方兵器，同时靠弯刀的弧面顺势卸力，避免刃部硬碰硬出现崩口。建模的时候先从柄芯的定位基准开始做，不是先画外轮廓，柄芯是整把剑的受力核心，所有外部包覆的握柄、护手都要以柄芯的安装边界为基准，握柄的曲面弧度要贴合人手握持时的掌弓轮廓，从柄首到护手的截面是渐变的椭圆，靠近柄首的位置收窄12%，防止劈砍时手部打滑向后脱开，护手的两个突出翼片不是装饰，是格挡时限制对方兵器滑向手部的结构，翼片的倒角做了R1.2的圆弧过渡，既不会因为锐角划伤使用者，也能保证格挡时的限位强度。

刃部的建模要兼顾造型还原和结构合理性，主刃的弧面曲率从护手位置到刃尖是渐变的，靠近护手的位置刃厚3.2mm，到分叉起始位置收窄到2.1mm，分叉的两个刃尖做了差异化的角度设计，上刃尖偏直，用于刺击，下刃尖带微弧，用于拖割，两个刃之间的间隙宽度控制在8mm，这个尺寸刚好能卡入常规刀剑的刃身厚度，不会因为间隙过大卡不住，也不会因为间隙过小导致应力集中，在劈砍受力时从分叉根部断裂。整个刃身的重心位置设计在护手前120mm处，这个重心位置既能保证劈砍时的惯性力度，也不会因为重心太靠前导致长时间握持疲劳，适合影视道具制作、仿古工艺摆件生产的结构参考。

安装边界方面，柄芯和护手的配合采用过盈配合加横向销钉固定，销钉孔直径3mm，位置在护手后25mm处，刚好穿过柄芯中心，握柄的包覆层如果采用实木材质，需要预留0.3mm的涂胶间隙，如果采用金属铸造，柄芯要做滚花处理增加附着力，柄首的配重块重量设计为120g，用来平衡刃部的重量，让整剑的握持手感更稳。做曲面建模的时候，刃身的扭转角度要注意，从护手到刃尖有1.5度的自然扭转，这个扭转角度是为了让劈砍时刃口始终和目标接触面保持最优切入角度，不是为了造型好看做的夸张设计，很多新手建模容易把扭转角度做太大，导致结构强度下降，实际生产的时候容易出现锻造裂纹。

另外在细节处理上，刃身的血槽不是通长设计，只从护手前80mm位置延伸到分叉起始点，血槽深度1.2mm，既可以减轻刃身重量，也能增加刃身的结构刚度，避免劈砍时刃身出现侧向弯曲。护手和柄首的装饰纹理采用浅浮雕设计，浮雕深度0.8mm，不会因为纹理过深积攒灰尘，也能满足工艺摆件的外观装饰需求，适合后续做电镀、做旧等表面处理。整个数模的曲面都是G2连续，没有碎面，不管是用于3D打印做样件，还是用于数控加工生产金属成品，都能直接提取加工刀路，不需要额外补面修模，结构上所有的转角都做了应力释放的圆角处理，没有直角锐角的应力集中点，完全符合实际生产的结构要求。
