制动机动水下鱼雷结构设计

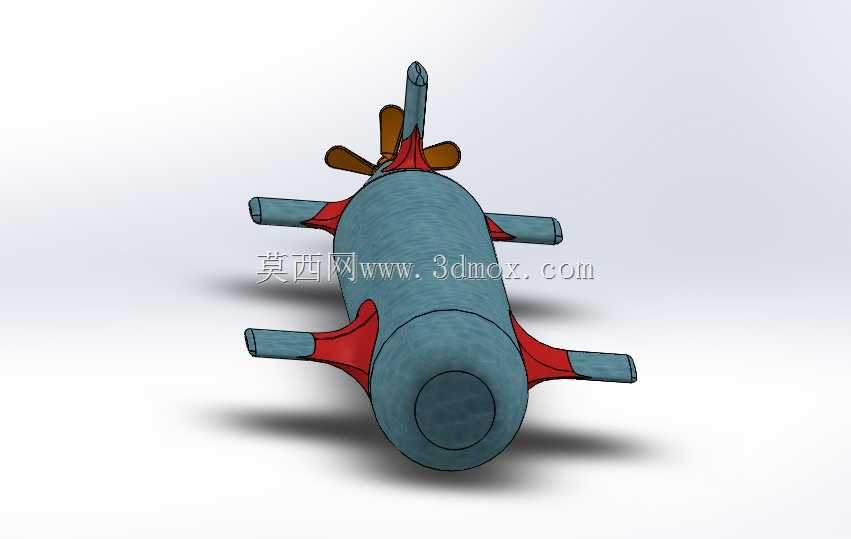

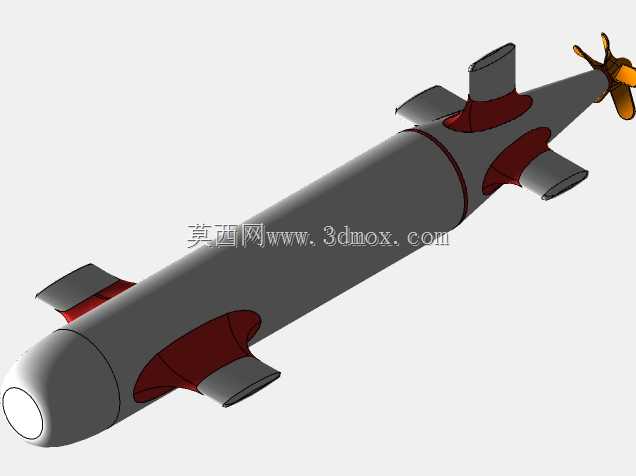

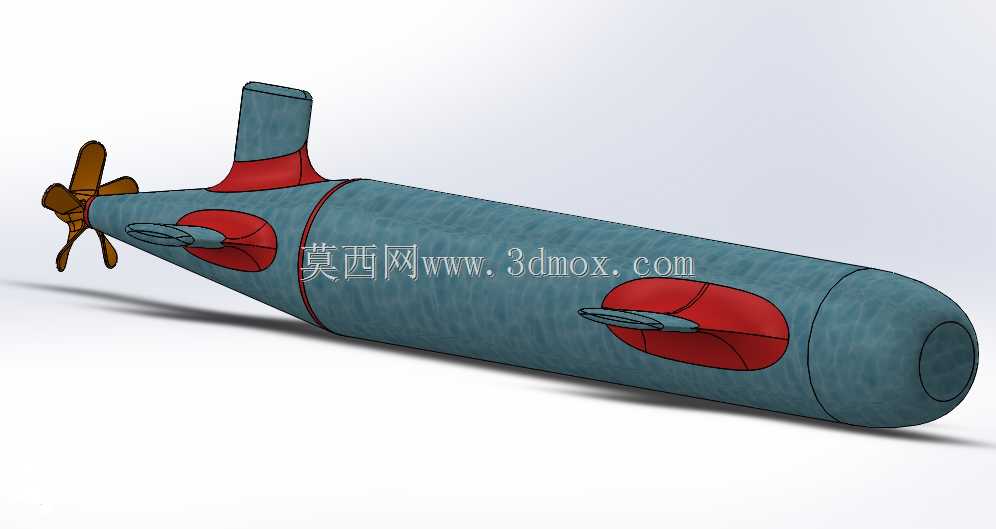

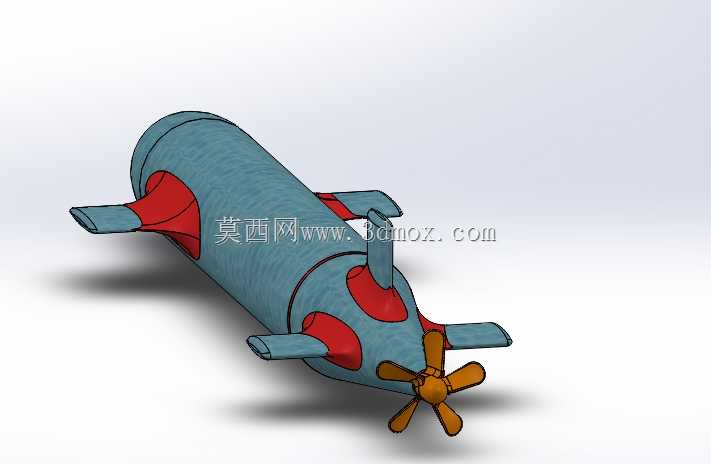

该制动机动鱼雷的结构设计，首先围绕水下航行的流体阻力特性展开，整体采用回转体流线型壳体构型，壳体外表面做连续顺滑过渡处理，避免出现直角、凸起等易引发紊流的结构，最大程度降低水下高速航行时的摩擦阻力与压差阻力，保障航行过程中的动力利用效率。从功能分区来看，壳体前段为制导探测舱段，预留了探测元件的安装空间，舱段外壳采用透波适配的曲面构型，不会对内部探测信号的收发造成遮挡干扰；中部为动力与控制舱段，是整个装备的核心承载区域，内部可容纳动力源、控制电路板、姿态调整组件等核心部件，舱段壁厚做等强度设计，在满足水下承压要求的前提下尽可能控制整体重量，避免不必要的结构冗余。尾部为推进与舵面控制区域，采用多叶螺旋桨推进结构，桨叶的曲面弧度经过流体适配设计，能够在水下转动时将动力高效转化为向前的推力，同时桨叶与尾部壳体的连接位置做顺滑过渡，减少桨叶根部的水流扰动。分布在壳体周向的多组控制舵面，分别对应不同方向的姿态调整需求，舵面与壳体的连接采用嵌入式转轴结构，转轴的安装边界与壳体表面齐平，不会额外增加航行阻力，舵面的偏转角度范围经过适配设计，能够满足水下机动转向、俯仰调整的动作需求，保障航行过程中的轨迹可控性。在实际应用场景中，这类制动机动鱼雷可用于水下靶标训练、水下探测作业、水下工况模拟等多个领域，不同应用场景下可通过调整舱段内部的组件配置适配不同的功能需求，比如用于探测作业时可在前段舱段搭载探测传感器，用于靶标训练时可加装信号模拟组件。从安装边界来看，整个装备的最大外径控制在适配通用水下发射装置的尺寸范围内，壳体前后端的连接结构采用标准化接口设计，能够与不同类型的发射挂载结构快速适配，不需要额外做定制化的连接改型。壳体上的舵面安装位置做了局部加强处理，因为舵面在调整姿态时会承受水流的反向冲击力，加强结构能够避免长期受冲击出现结构变形，保障舵面的偏转精度。螺旋桨的安装轴与内部动力输出轴采用同轴度定位设计，装配时能够保证轴系的对中精度，避免高速转动时出现偏心振动，降低运转过程中的噪音同时提升推进结构的使用寿命。整个壳体的分段连接位置采用密封卡槽结构，能够满足水下一定深度的承压密封要求，避免外部水体渗入舱段内部损坏电子元器件与动力组件。在设计过程中，还充分考虑了整体的重心配平，将重量较大的动力组件布置在壳体的重心位置，制导组件与推进组件的重量做对称配平，保障鱼雷在水下航行时的姿态稳定，不会出现头重脚轻或者侧倾的问题。舵面的操控力矩经过匹配计算，能够在水流冲击下通过较小的驱动力实现舵面偏转，降低对控制组件的动力输出要求，同时舵面的外形采用低阻翼型构型，偏转过程中不会产生过大的附加阻力。螺旋桨的叶片数量与螺距参数经过适配，能够在常用航行转速下实现较高的推进效率，同时避免出现空泡现象，减少对航行稳定性的干扰。
