12V30A直流开关电源结构设计

在工业自动化控制、LED照明驱动、小型工控设备供电、通讯基站辅助供电等场景中，低压直流供电单元是整套系统稳定运行的核心部件，本次呈现的12V30A直流供电单元结构，完全围绕实际工程安装与长期运行需求展开设计。从实际使用场景来看，这类供电单元常被安装在设备电控柜内部的DIN导轨上，或是直接通过壳体侧边的固定耳锁附在设备钣金内壁，部分户外亮化项目中也会将其安置在防水配电箱内，因此壳体的结构强度、安装孔位的适配性、散热路径的合理性，都是设计阶段需要反复校核的核心点。

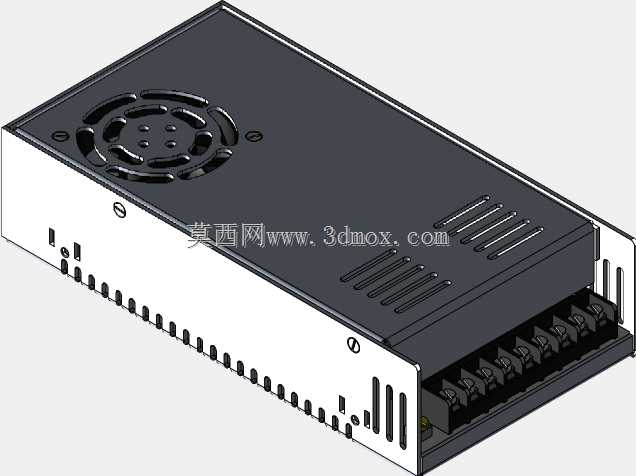

从产品功能特性来看，该供电单元额定输出12V直流电压，持续输出电流可达30A，总输出功率360W，能够同时为多组低压负载提供稳定供电，输入端兼容常规市电交流输入，内部集成整流、滤波、稳压、过流保护、过压保护等功能模块，壳体上的轴流风扇位对应内部发热功率器件的安装位置，能够在设备满负载运行时将内部热量快速排出，避免功率器件因积热出现参数漂移甚至损坏。壳体侧面的格栅式散热孔并非随意排布，而是对应内部PCB板上的整流桥、开关管、变压器等发热元件的位置，形成从侧面进风、风扇端出风的定向散热风道，既保证了通风量，又能避免大尺寸杂物直接落入壳体内部造成短路风险。

在设计思路上，整个壳体采用分体式结构，分为上盖与底座两部分，上盖采用冲压成型的薄钢板制作，表面做喷塑绝缘处理，既能够屏蔽内部电路产生的电磁干扰，避免对周边敏感工控元件造成信号影响，又能提供足够的结构强度，防止安装过程中挤压变形损坏内部电路。底座部分预留了PCB板的固定螺柱位置，所有螺柱的高度都经过精确计算，保证PCB板安装后，底部功率器件与底座之间留有足够的安全爬电距离，同时输出端的接线端子排完全伸出壳体前端，方便现场施工人员快速接线，端子排的每个接线位都对应标注了输出正负极，避免接线错误造成后端负载烧毁。

关于外形尺寸与安装边界，该电源整体为长方体结构，长度方向适配常规300W级开关电源的通用安装尺寸，宽度方向控制在120mm以内，高度方向包含底部凸起的端子台与顶部风扇的突出量，整体安装占用的电控柜内部深度不超过50mm，能够适配市面上绝大多数标准电控柜的安装层间距。壳体两端的固定耳采用折弯成型结构，固定孔位的中心距与行业通用安装尺寸完全匹配，现场替换同功率等级的旧电源时无需重新在柜板上打孔，能够大幅缩短现场设备维护的更换时间。壳体前端的接线端子排采用栅栏式设计，每个接线位能够容纳最大6平方毫米的多股铜芯线，拧紧螺丝后能够提供足够的压紧力，避免大电流通过时接线处发热氧化。顶部的风扇安装位采用下沉式设计，风扇整体嵌入上盖内部，既不会额外增加整机高度，又能保证风扇扇叶与上盖表面留有足够的安全间隙，防止安装过程中手指或异物触碰转动的扇叶造成安全事故。

从结构细节来看，壳体上的所有散热孔都采用向内翻边的冲压工艺，既能够提升壳体薄板的结构刚性，避免钣金件在运输或安装过程中出现变形，又能让散热孔的边缘更加光滑，不会划伤施工人员的手部。上盖与底座之间采用卡扣加螺丝的双重固定方式，日常维护拆卸时只需拧下两端的固定螺丝即可掀开上盖，卡扣结构能够保证上盖与底座在螺丝未拧紧的状态下也不会轻易分离，提升装配与维护过程中的便利性。内部PCB板的固定螺柱都采用压铆工艺固定在底座上，相比自攻螺丝固定的方式，多次拆装也不会出现滑牙问题，能够适应现场反复调试维护的使用需求。输出端的端子台旁预留了指示灯的安装孔位，电源正常输出时指示灯亮起，方便现场运维人员快速判断电源工作状态，无需使用万用表测量输出端即可排查供电故障。
