六轴工业机械臂运动学仿真结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:321430

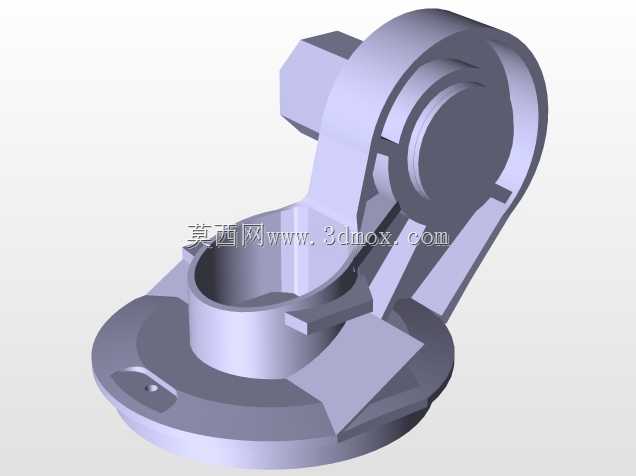

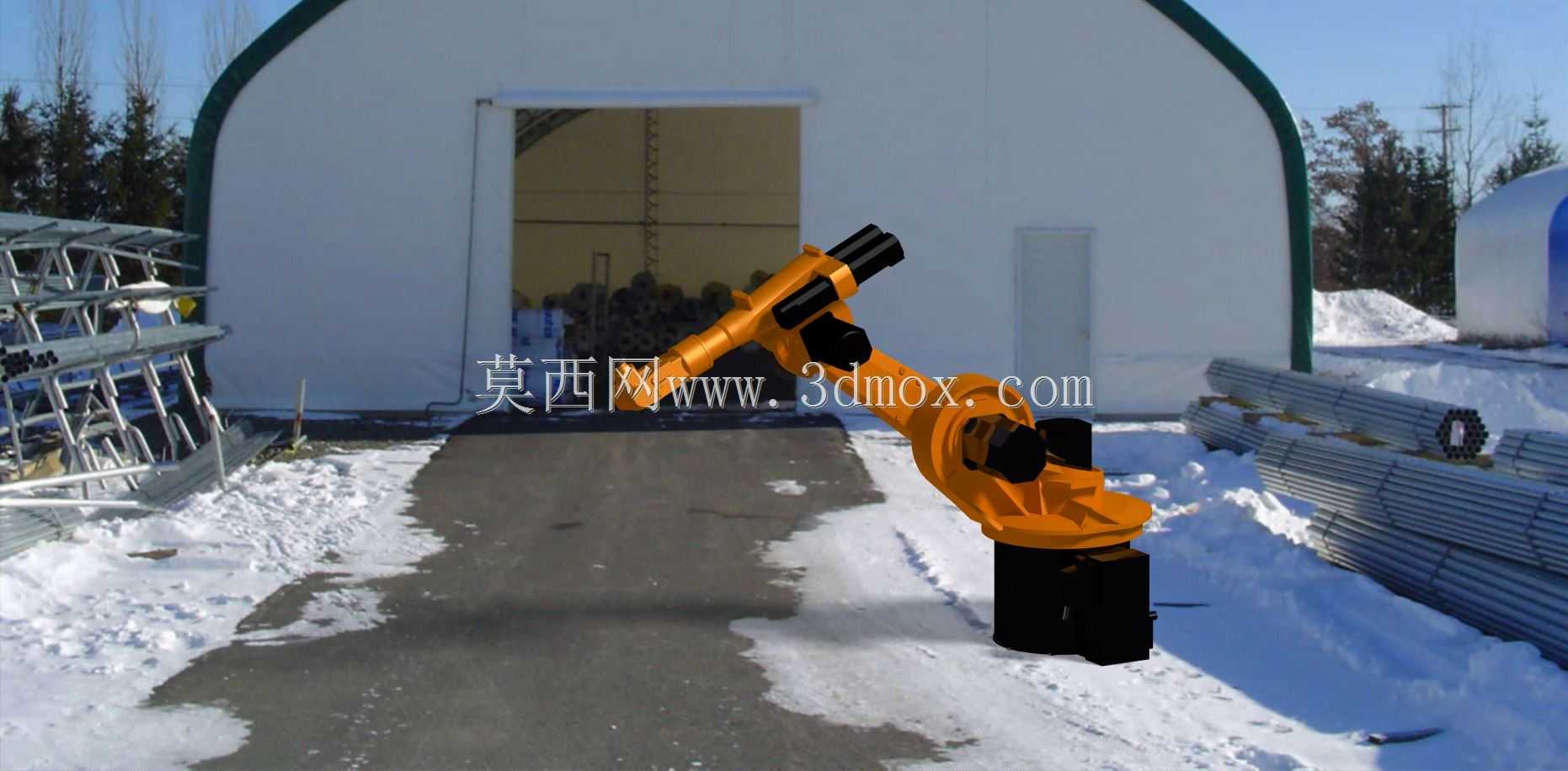

  • 六轴工业机械臂运动学仿真结构设计

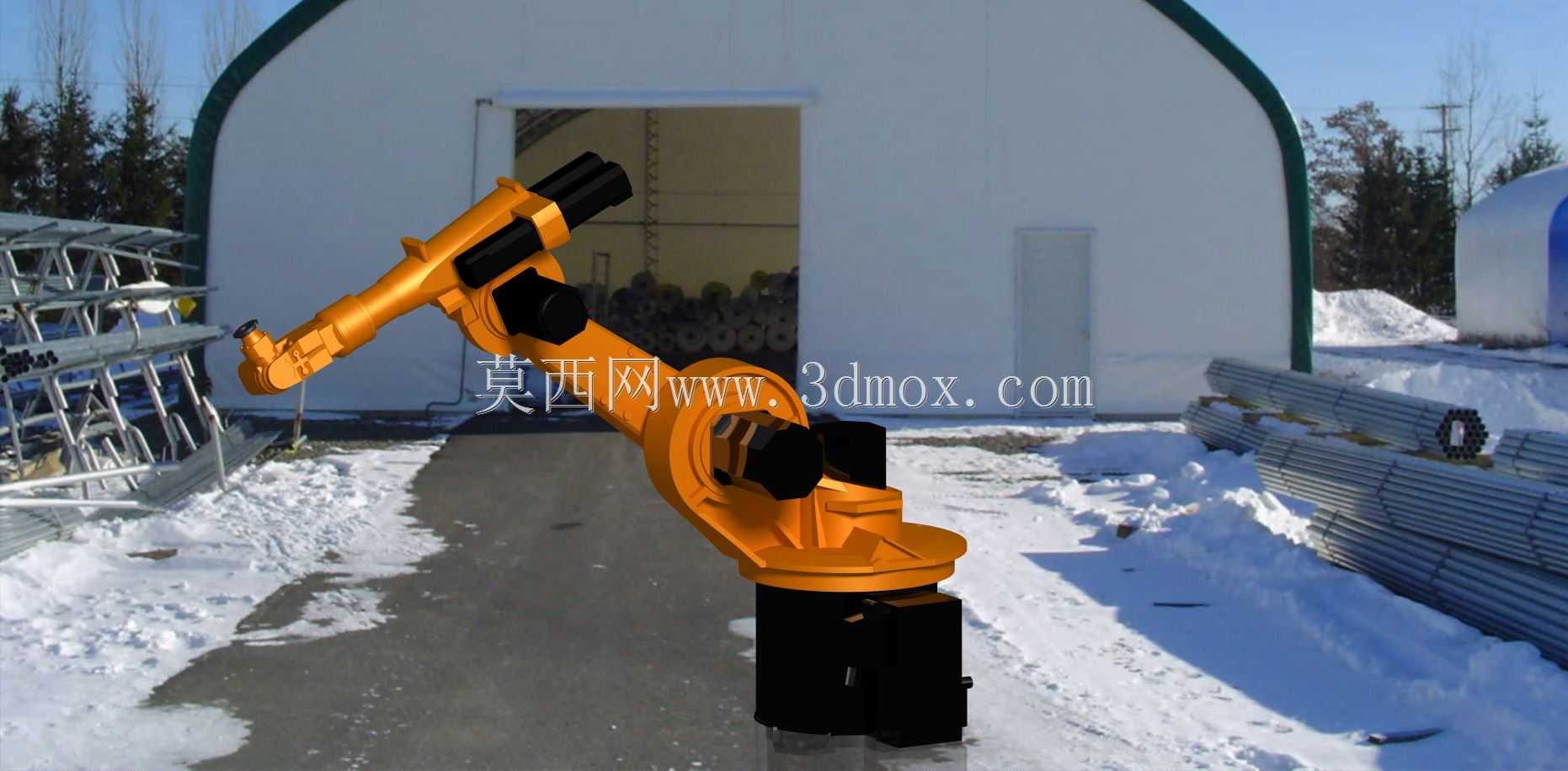

  • 六轴工业机械臂运动学仿真结构设计

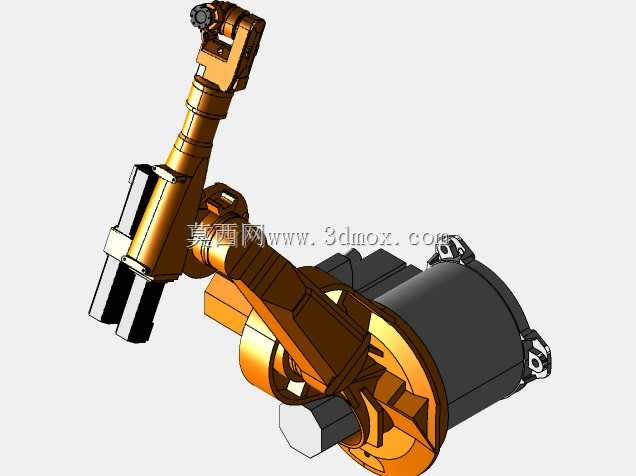

  • 六轴工业机械臂运动学仿真结构设计

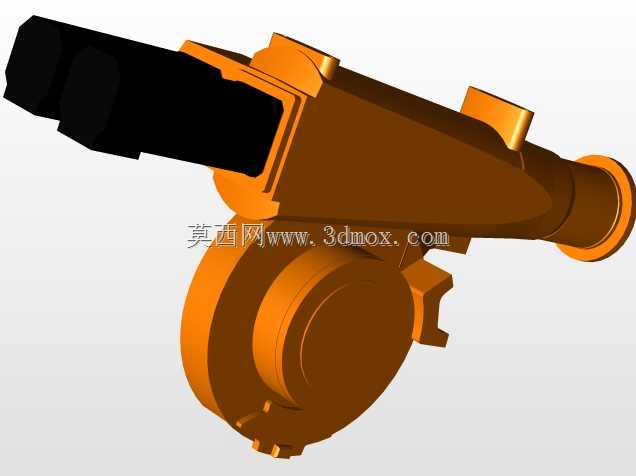

  • 六轴工业机械臂运动学仿真结构设计

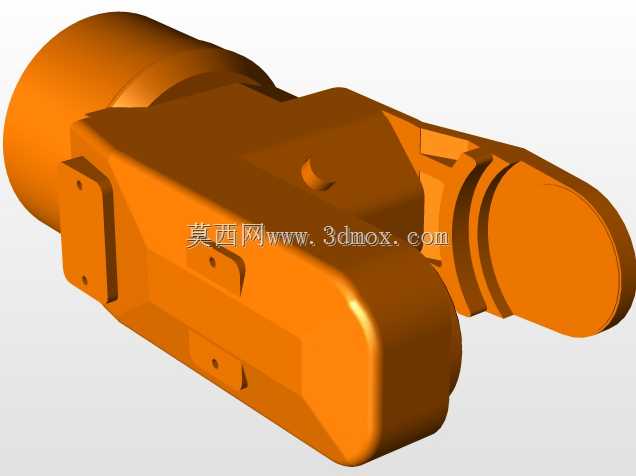

  • 六轴工业机械臂运动学仿真结构设计

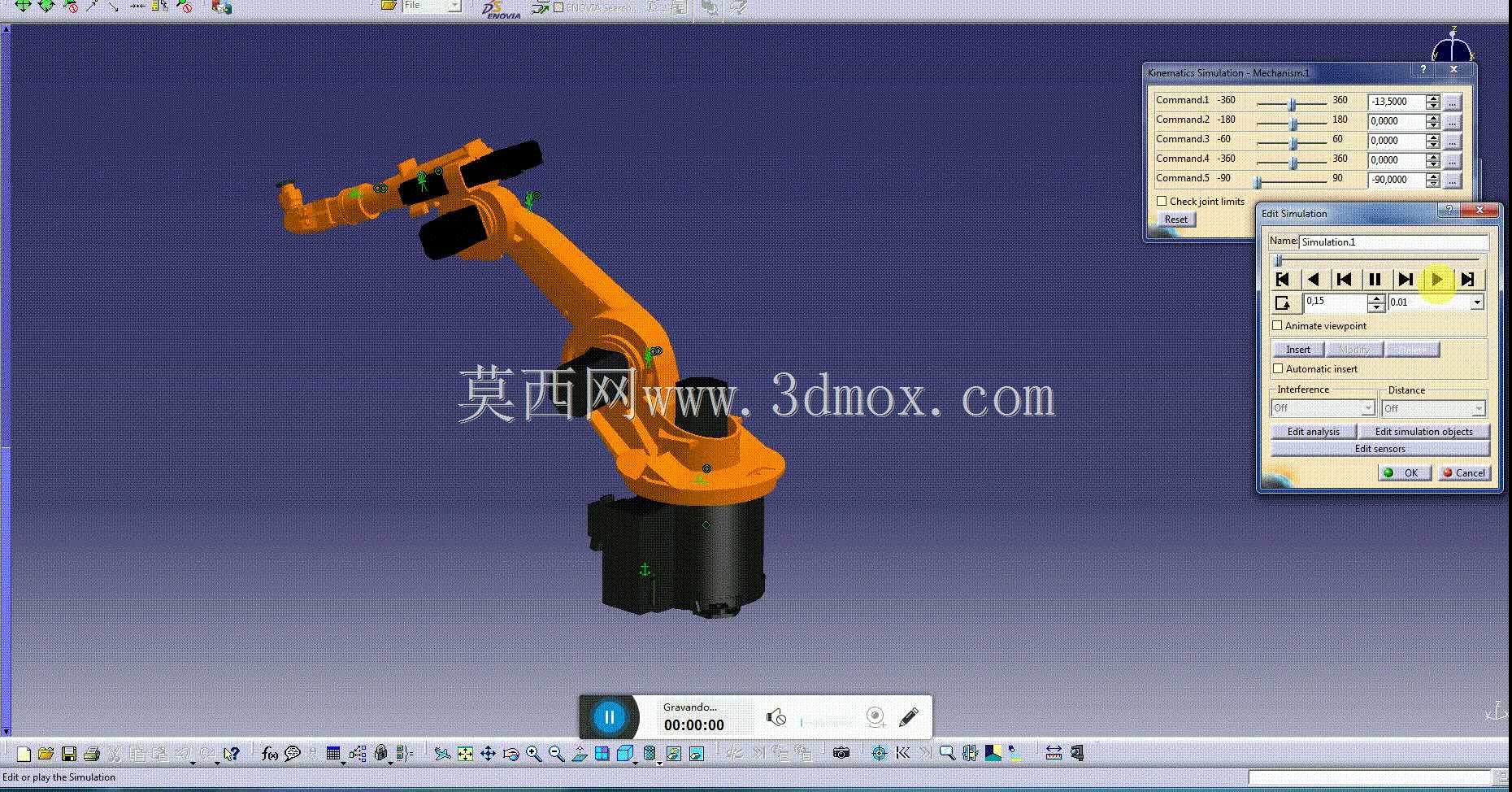

  • 六轴工业机械臂运动学仿真结构设计

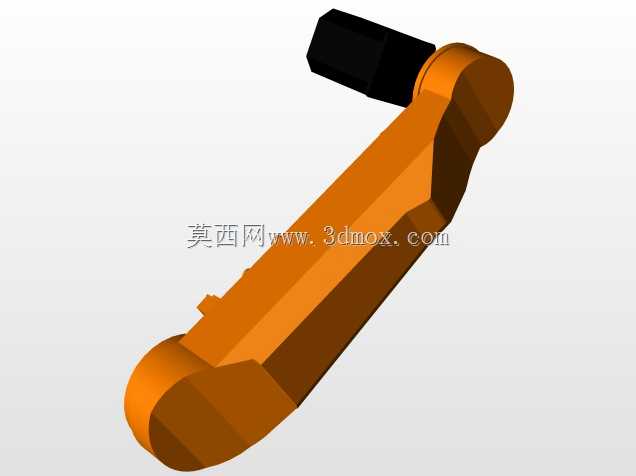

  • 六轴工业机械臂运动学仿真结构设计

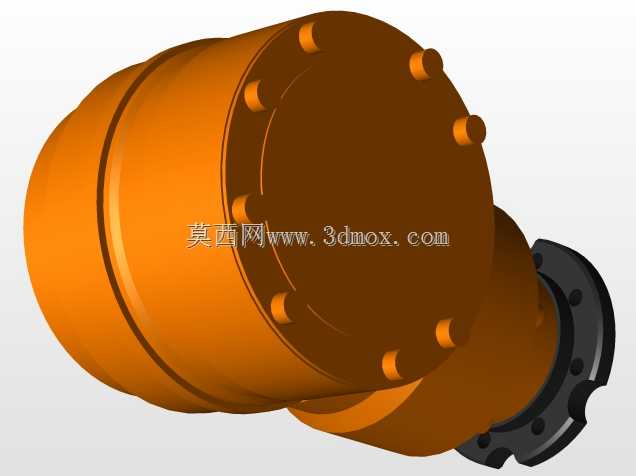

  • 六轴工业机械臂运动学仿真结构设计
  • 六轴工业机械臂运动学仿真结构设计
  • 六轴工业机械臂运动学仿真结构设计

这套六轴串联机械臂的结构设计,核心围绕工业现场的重载搬运、焊接工位上下料、精密装配等场景的运动需求搭建,在做运动学拆解时优先考虑了各关节的运动解耦特性,避免相邻关节运动时出现线缆干涉、结构碰撞的问题。从实际落地的安装边界来看,底座安装孔位采用圆周均布的沉孔设计,适配车间常见的铸铁安装平台、焊接工装台的固定孔距,底座回转支承的选型预留了足够的径向承载余量,即使大臂完全伸展到最远作业半径时,底座的倾覆力矩也能控制在材料许用应力范围内,不会出现运行时的晃动偏移。大臂与小臂的铰接位置采用了交叉滚子轴承的支撑结构,相比普通深沟球轴承,这种结构能同时承受径向、轴向与倾覆力矩,刚好匹配机械臂变负载运行时的复杂受力状态,在做运动路径规划时,各关节的转动角度限位做了冗余设计,比如腰座回转角度预留了正负170度的活动范围,大臂俯仰角度覆盖负60度到正75度区间,小臂俯仰、腕部三个旋转轴的活动范围也都覆盖了常见工业作业的姿态需求,不需要额外做结构改造就能适配焊接、码垛、涂胶等多类工位的作业姿态。设计过程中特意将各关节的驱动电机安装位置做了重心偏置处理,把重量较大的伺服电机尽量靠近底座侧布置,降低臂杆伸展时的转动惯量,提升运动响应速度,同时臂杆内部预留了穿线腔,动力线缆、信号线缆可以从臂杆内部穿过,避免外部走线在高速运动时出现线缆磨损、勾挂周边设备的问题。腕部的三个关节采用了中空结构设计,末端执行器的气管、控制线可以从腕部中心穿出,适配夹爪、焊枪、吸盘等多种末端执行器的安装需求,末端法兰的安装尺寸遵循通用工业机器人的接口标准,不需要额外做转接法兰就能直接替换市面上常见的末端执行器配件。在做运动学仿真验证时,特意针对常见的作业路径做了逆解运算验证,比如直线插补搬运、圆弧轨迹焊接的路径下,各关节的运动速度、加速度变化平滑,没有出现奇异点位置的运动突变,能保证实际运行时的轨迹精度,臂杆的截面采用了变截面的箱型结构,在保证整体结构刚度的前提下尽可能降低臂杆自重,减少关节驱动的负载冗余,同时臂杆外侧的安装平面预留了传感器、管线支架的安装螺孔,方便后期加装视觉检测、力觉传感器等拓展配件,不需要在臂杆上二次打孔破坏结构强度。从安装空间的适配性来看,机械臂完全收缩时的占地直径控制在1.2米范围内,不需要占用过大的车间安装空间,作业半径覆盖从底座中心向外1.8米的环形区域,能覆盖常见的双工位工装台的作业范围,不需要额外增加外部行走轴就能满足多数中小零件加工的上下料需求。各关节的密封结构采用了双唇形密封圈,能适配车间多粉尘、少量切削液飞溅的作业环境,避免杂物进入关节轴承内部加速磨损,关节处的润滑脂注油孔设置在便于维护的外侧位置,日常保养时不需要拆解臂杆结构就能完成润滑脂加注,降低后期维护的工作量。
