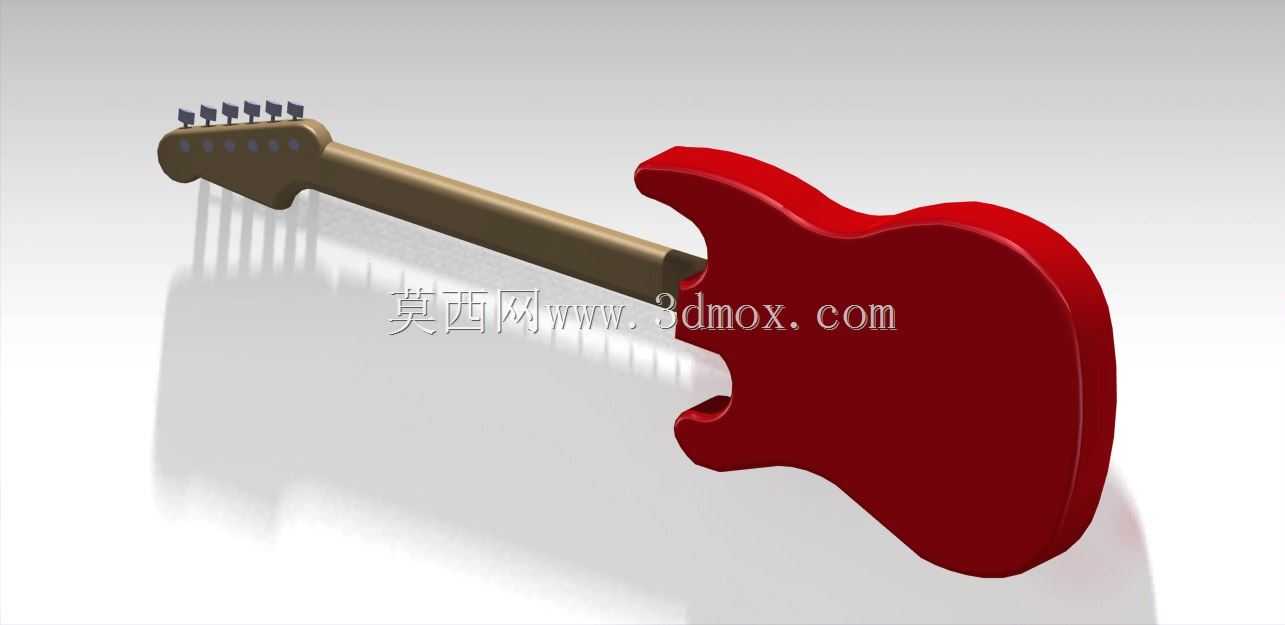

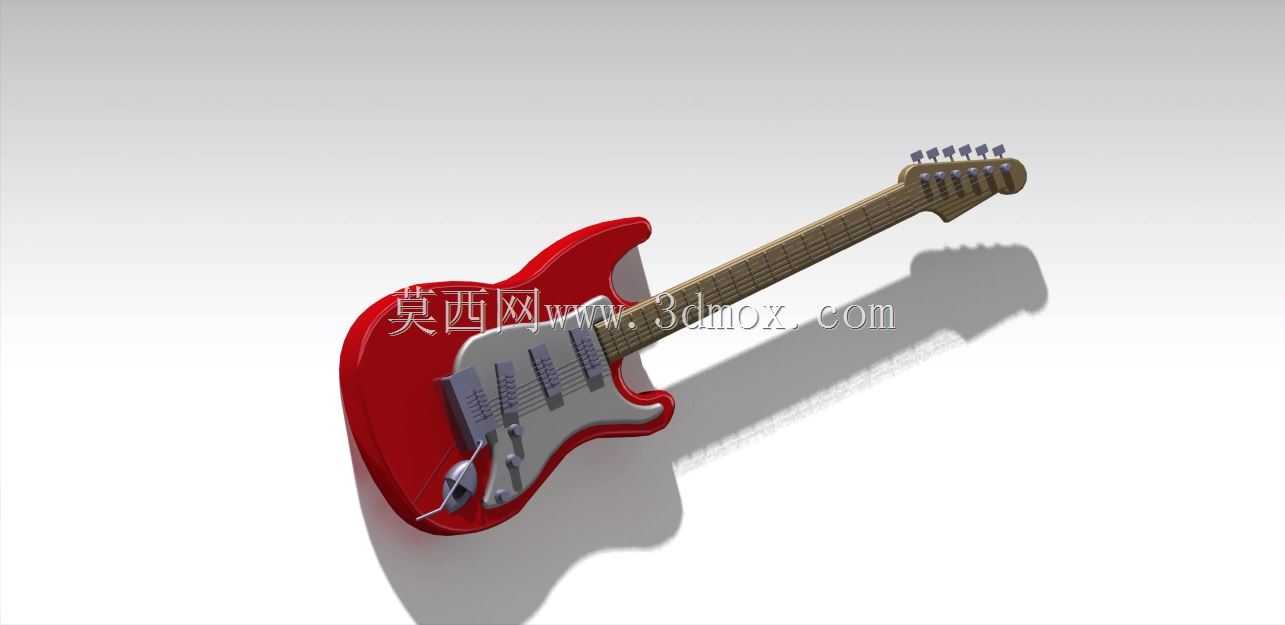

经典款红色电吉他精细三维结构设计

电吉他作为现代电声乐器的核心品类，在现场演出、录音制作、音乐教学、文创展示等场景中有着极高的应用占比，其结构设计的合理性直接影响持握手感、拾音效果与外观辨识度。本次设计的电吉他采用经典ST型琴身轮廓，整体结构分为琴身、琴颈、琴头、拾音组件、琴桥、弦钮六大核心模块，各模块的装配边界经过反复校核，完全匹配实体乐器的装配公差要求。琴身部分采用流线型曲面过渡，边缘做了符合人体工程学的圆弧倒角处理，演奏时小臂贴合琴身的位置预留了自然的凹陷弧度，长时间持握演奏不会产生硌手的不适感，琴身正面的拾音器安装槽、控制旋钮孔位、输出接口位的位置完全参照量产电吉他的布局设计，安装孔的深度与孔径匹配常规规格的电位器、拾音器固定螺丝，不需要二次扩孔即可完成实体零件的装配。琴颈与琴身采用插接式连接结构，连接位置的贴合面做了0.02mm的公差预留，装配后琴颈与琴身的平面度误差控制在0.1mm以内，避免出现琴颈歪斜导致的打弦问题，琴颈指板部分的品丝位置按照十二平均律的弦长比例精准排布，每一品的指板弧度做了统一的曲率处理，匹配常规演奏时的按弦手感，指板宽度在琴枕位置为42mm，琴颈与琴身连接位置为56mm，符合主流电吉他的指板尺寸规范，适配不同手型的演奏者使用。琴头部分采用六弦单侧排布的弦钮布局，弦钮安装孔的中心距保持统一的18mm间距，孔位深度匹配常规封闭式弦钮的安装柱长度，弦钮安装后不会出现突出琴头背面过多的问题，琴头的仰角设计为14度，保证琴弦从琴枕到弦钮的下压角度符合张力要求，避免出现跑弦、滑弦的问题。拾音系统采用三单拾音器布局，琴颈、中间、琴桥位置的拾音器安装槽深度统一为18mm，槽位边缘做了1mm的让位台阶，拾音器装入后可以通过调节螺丝调整高度，匹配不同琴弦的拾音距离需求，琴身下部的琴桥安装位做了沉孔处理，单摇琴桥的底座可以完全嵌入沉孔内，琴桥的颤音系统摆动范围预留了足够的空间，下压摇把时不会与琴身内腔产生干涉。琴身内腔的布线槽从拾音器槽位连通到控制旋钮孔与输出接口位，槽位宽度预留了8mm的走线空间，可以容纳三根拾音器的信号线与接地线，布线槽的转角位置做了圆弧过渡，避免穿线时划伤线材外皮。从安装边界来看，整琴总长度为980mm，琴身最宽位置为320mm，琴身厚度为45mm，琴颈厚度在第一品位置为21mm，第十二品位置为23mm，所有外凸部件包括弦钮、控制旋钮、输出接口的突出高度均控制在12mm以内，整琴放置在平面上时可以保持稳定，不会因为部件突出导致放置歪斜。设计过程中优先考虑了实体加工的可行性，所有曲面均采用G2连续过渡，不存在倒扣、锐角等无法通过常规CNC加工实现的结构，琴身的木材加工余量预留了1.5mm的打磨空间，后期做漆面处理时不会因为打磨过量导致结构尺寸超差。针对文创展示场景的应用需求，模型的外观曲面做了分色处理，琴身的红色漆面、护板的银色金属质感、琴颈的原木纹理、金属部件的镀铬质感都做了分层设计，在渲染展示时可以单独调整各部分的材质参数，快速生成不同配色方案的展示效果，不需要重新调整模型结构。针对教学场景的应用，模型的所有部件都做了独立的实体拆分，可以单独导出每个零件的工程图，用于讲解电吉他的装配关系、零件加工工艺，也可以作为3D打印的原型文件，打印等比例缩小的吉他模型用于文创周边制作。在结构校核阶段，针对琴颈的受力情况做了简化的受力分析，六根琴弦拉紧时对琴颈产生的总拉力约为360N，琴颈的截面尺寸可以保证在标准拉力下的形变不超过0.15mm，长期使用不会出现琴颈弯曲变形的问题，琴身与琴颈的连接位置做了局部加厚处理，避免琴弦拉力长期作用下连接位置出现开裂。琴桥位置的穿弦孔直径为2.5mm，匹配常规规格的009型号电吉他琴弦，穿弦孔的倒角做了0.5mm的圆弧处理，穿弦时不会刮伤琴弦的缠绕层，延长琴弦的使用寿命。控制旋钮的位置设计在琴身下部靠近演奏者右手的位置，演奏时可以通过小指快速调整音量与音色旋钮，不需要大幅度移动右手位置，符合演奏时的操作习惯。输出接口设计在琴身侧面下部的位置，连接线插入后不会突出琴身正面，避免演奏时手臂碰到连接线导致接触不良。
