带孔连接构件CATIA结构有限元分析案例

项目分类:3D模型 发布时间:2021-10-16 ID:321429
  • 带孔连接构件CATIA结构有限元分析案例
  • 带孔连接构件CATIA结构有限元分析案例
  • 带孔连接构件CATIA结构有限元分析案例

本次展示的是一款带双安装孔的块状连接承载构件的结构分析过程,这类构件广泛应用在重载机械的铰接连接部位、工装夹具的承载基座、输送设备的支撑连接段等场景,核心作用是传递相邻部件间的拉压与弯曲载荷,同时通过预留的安装孔实现与销轴、螺栓的快速装配,在工程机械的动臂连接节点、自动化生产线的重载支撑座、物流设备的承重挂接部位都能见到这类构件的身影。从实际使用场景来看,这类构件往往承受交变载荷作用,作业过程中载荷方向会随设备动作发生偏移,除了静态的垂向承载,还需要承受启动、制动阶段的冲击载荷,因此结构强度校核是这类零件设计阶段必不可少的环节,直接关系到整套设备的运行可靠性,一旦出现强度不足导致的开裂、变形,会引发相邻部件的错位,甚至造成设备停机的生产事故。

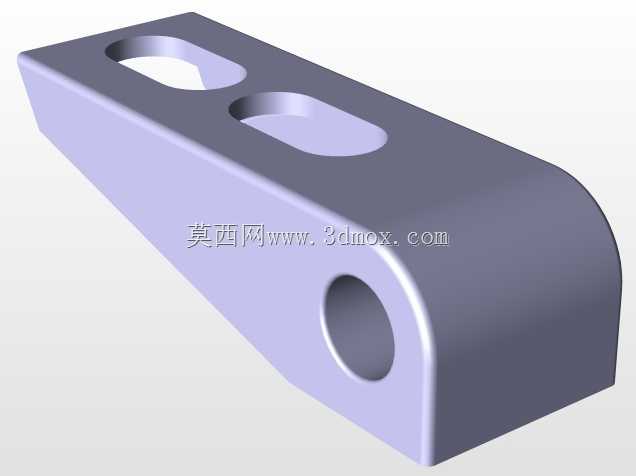

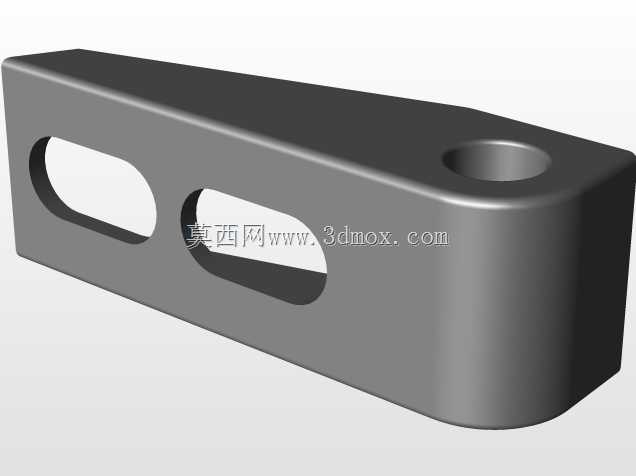

从构件本身的功能特性来看,主体采用等截面过渡的块状结构,一端为圆弧过渡的封闭端,另一端为平直的安装端面,两个贯通式安装孔分别布置在构件的上下区域,上方孔位用于连接上部的承载部件,下方孔位用于连接下部的驱动或支撑部件,圆弧过渡段的设计是为了降低直角位置的应力集中系数,避免载荷传递过程中在转角位置出现应力峰值。设计过程中首先要明确安装边界条件:构件的下部孔位在实际装配中会通过销轴与固定基座铰接,作为约束端限制三个方向的平动自由度,上部孔位作为加载端,施加对应工况下的额定工作载荷,同时要考虑销轴与孔壁之间的接触应力,不能简单将载荷施加在孔的边缘节点上,需要建立接触对模拟实际的装配接触关系,才能得到更贴近实际工况的应力分布结果。

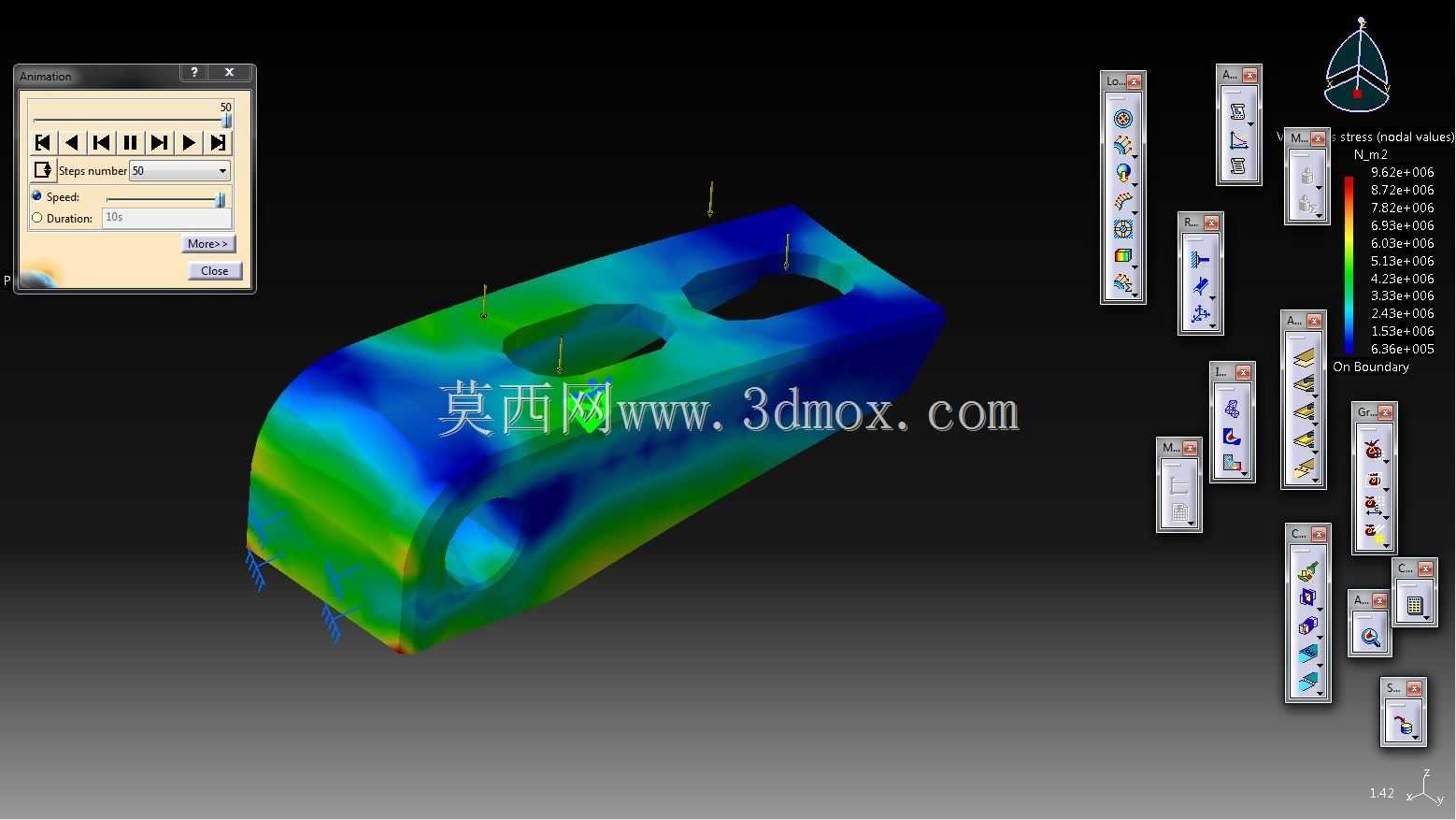

在结构分析的建模思路上,首先要对构件的三维模型进行合理简化,去掉对整体应力分布影响极小的工艺倒角、微小圆角,避免网格划分过程中出现质量极差的单元,导致计算结果不收敛;网格划分阶段对应力集中风险较高的孔周、圆弧过渡区域进行网格加密,在远离载荷传递路径的区域可以适当放大网格尺寸,平衡计算精度与计算效率。材料参数按照常用的工程结构钢设置,赋予对应的弹性模量、泊松比与屈服强度参数,确保计算得到的应力值可以直接和材料许用应力做对比,判断结构是否满足强度要求。从得到的应力云图可以直观看到,构件的高应力区域主要分布在下部孔的内侧边缘以及圆弧过渡段的内侧位置,应力值从高应力区向构件的外侧端面逐步递减,上部孔周的应力水平相对更低,这和实际载荷传递路径的分布规律完全吻合——载荷从上部孔传入后,沿着构件的主体结构向下传递到下部约束端,在传力路径的转折位置会出现应力升高的现象。

针对这类构件的设计优化,首先要校核高应力区域的最大应力值是否低于材料的许用应力,若存在应力超标情况,不能盲目加大整个构件的截面尺寸,那样会造成材料浪费、增加构件自重,反而会加大相邻部件的承载负担;可以针对性地在高应力区域做局部加厚,或者优化过渡圆弧的半径,进一步降低应力集中系数,同时可以对应力水平极低的区域做适当的减材处理,比如在非传力路径的区域设置减重槽,在保证强度满足要求的前提下控制构件的整体重量。另外还要关注安装孔的配合公差设计,孔与销轴的间隙不能过大,否则会造成作业过程中冲击载荷增大,加剧孔壁的磨损,也不能过小,否则会提升装配难度,不利于现场的安装与后期维护更换。在实际工程应用中,这类构件的分析结果还需要结合疲劳校核要求,针对交变载荷工况计算疲劳寿命,确保在设备的全生命周期内不会出现疲劳开裂的问题,分析过程中还要考虑极端过载工况下的结构安全性,预留足够的强度裕度,应对作业过程中可能出现的突发载荷冲击。
