定制露台屋脊固定90度直角连接支架

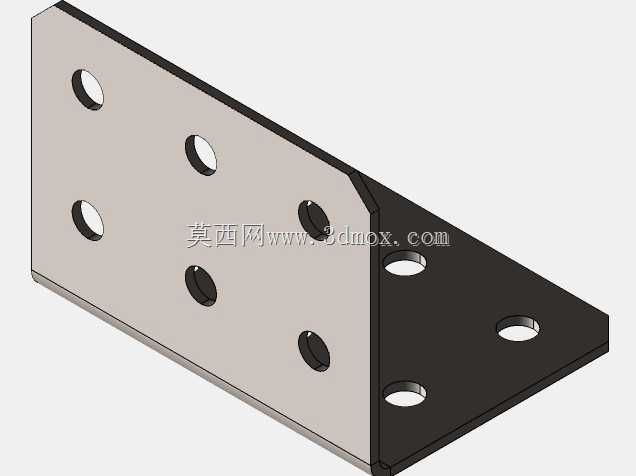

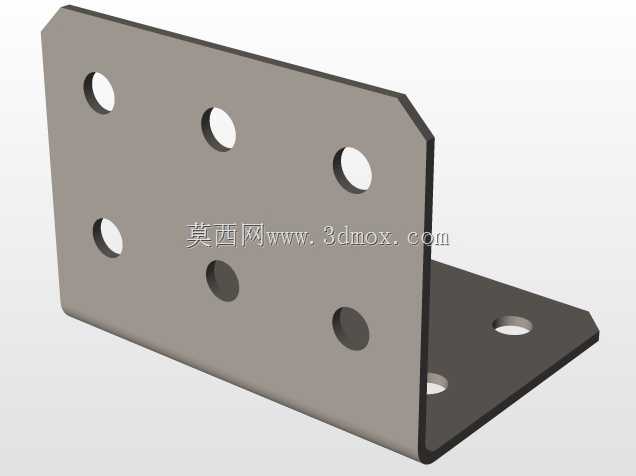

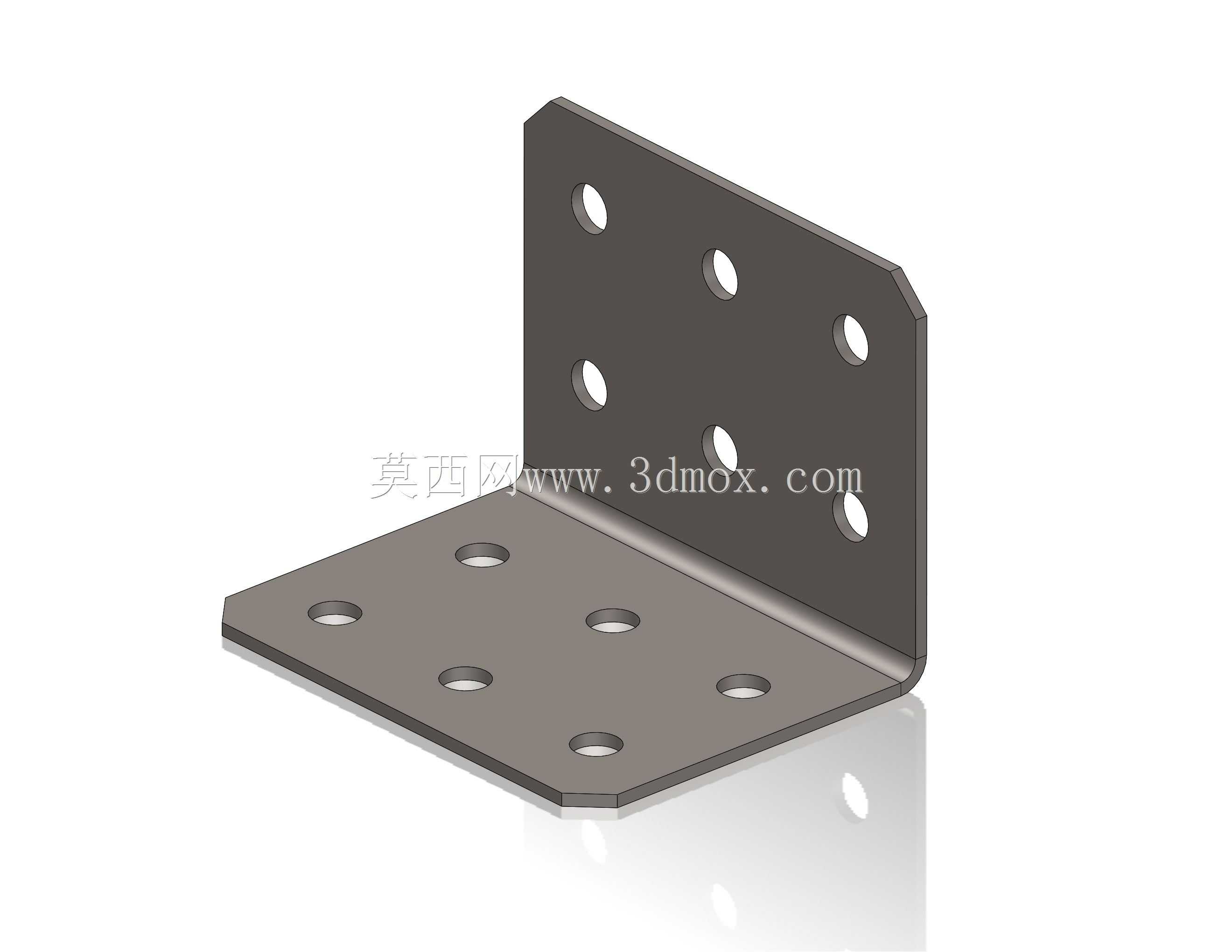

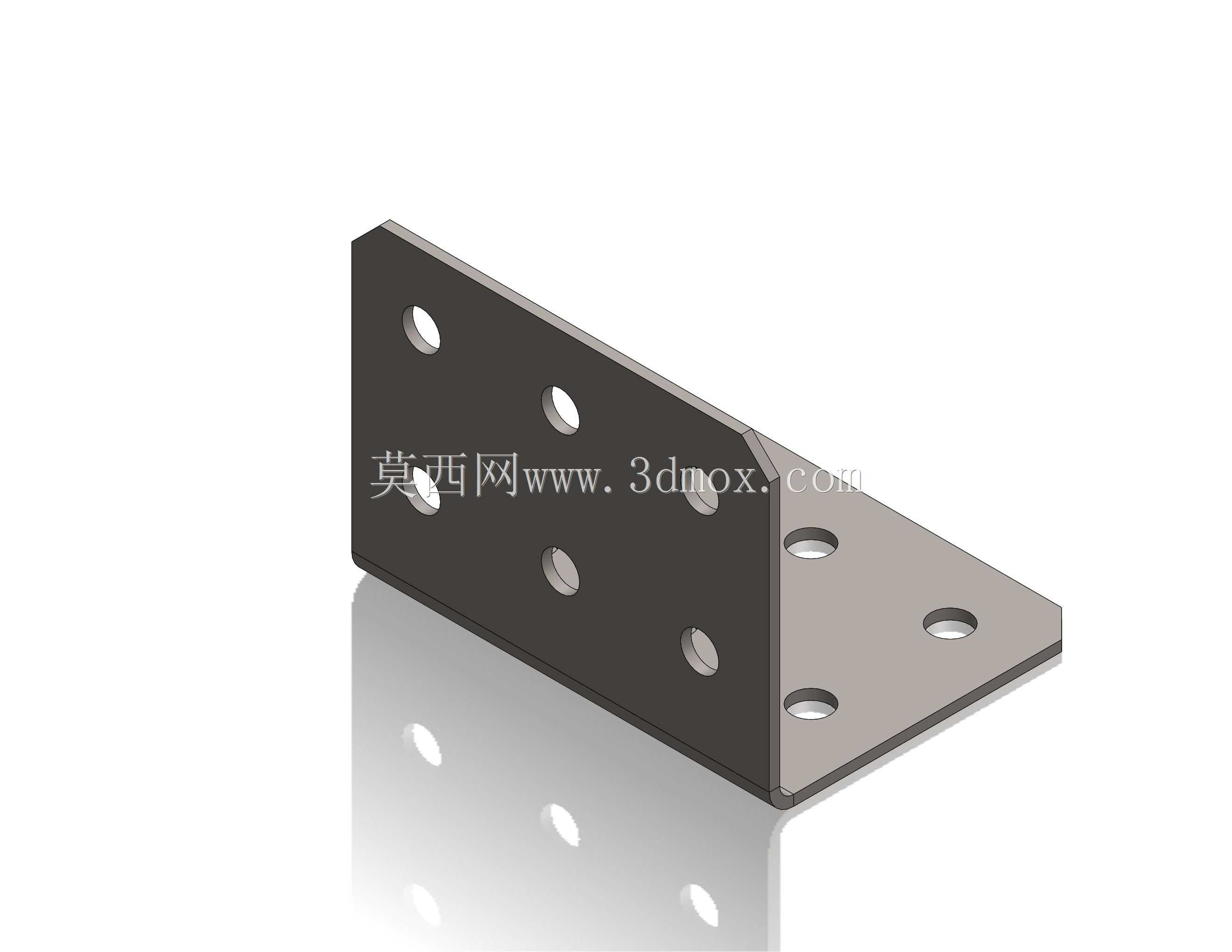

在民用自建露台、户外轻型钢结构屋面的施工场景里，这类直角折弯支架是承担屋脊梁与露台基座连接荷载的核心受力小件，很多施工队在做定制化露台改造时，经常会遇到标准角件无法匹配现场安装孔位、承重达不到局部荷载要求的问题，这类定制化的90度支架就是针对这类现场工况开发的。从结构受力角度看，支架采用等厚钢板一次冷折弯成型，折弯处做了小圆弧过渡处理，避免折弯应力集中导致的板材开裂，两个垂直的安装面分别对应露台基座的水平面和屋脊梁的竖直安装面，不需要现场再做角度裁切或者焊接调整，能直接降低现场施工的装配难度。水平安装面一共开设了五个圆形通孔，孔位采用非对称排布，中间单孔定位、四周四孔分散锁紧的布局，既可以在安装时通过中间孔先做临时定位调整，调整到合适位置后再锁紧其余四个固定件，避免安装过程中支架移位，同时多孔排布也能分散单个紧固件的受力，在户外遇到强风、屋面积雪荷载时，不会因为单个孔位受力过大出现板材撕裂或者紧固件滑脱的问题。竖直安装面同样开设五个圆形通孔，孔位排布和水平面对应，匹配屋脊梁常用的型钢安装孔距，不需要在现场对型材二次打孔，能直接适配常规的方管、C型钢等屋面常用梁材的安装接口。支架的四个外角都做了斜切倒角处理，不是尖锐的直角，一方面是避免安装过程中尖锐边角划伤施工人员，另一方面也能减少边角处的应力集中，在长期承受交变风载的时候，不会从边角处产生疲劳裂纹。从安装边界来看，两个安装面的宽度刚好匹配常用的100mm宽度以下的轻型型钢，折弯内圆弧半径和板材厚度匹配，安装时两个垂直面能和被连接件完全贴合，不会出现因为折弯半径过大导致的面接触不实、锁紧后存在装配间隙的问题，装配后整体连接刚度足够，不会出现露台屋脊晃动的情况。这类支架在实际使用中，不需要做复杂的表面处理，常规的喷塑或者镀锌处理就能满足户外露台的防腐蚀要求，相比现场焊接的角码，尺寸精度更高，安装效率能提升60%以上，也不会出现焊接后焊渣清理不净、防锈层破坏导致的后期锈蚀问题。在结构设计阶段，需要重点核算折弯处的抗弯截面模量，确保在屋面满荷载、极端大风天气下，折弯位置的应力在板材许用应力范围内，同时孔位的边距要满足紧固件安装的最小边距要求，避免锁紧时板材边缘出现开裂。孔位的公差按照通用机械安装的中等精度公差设计，既能保证紧固件顺利穿过，也不会因为孔位间隙过大导致安装后支架出现窜动。很多户外露台施工中，屋脊位置的连接是容易被忽略的薄弱点，采用这种一体化折弯的定制支架，能把两个垂直方向的构件牢牢连接成一个整体，提升整个露台屋面结构的整体性，减少后期使用过程中因为连接松动产生的异响、结构变形等问题。相比市面上通用的L型角码，这款支架的孔位是专门针对露台屋脊的安装场景设计的，不需要现场扩孔或者改孔，安装工人只需要按照孔位对准锁紧即可，对现场施工人员的技能要求更低，也能减少现场加工产生的材料浪费和施工垃圾。在长期使用过程中，这种平板折弯的结构没有多余的凸起或者凹槽，不容易积灰积水，能减少雨水积存导致的板材腐蚀，延长配件的使用寿命。
