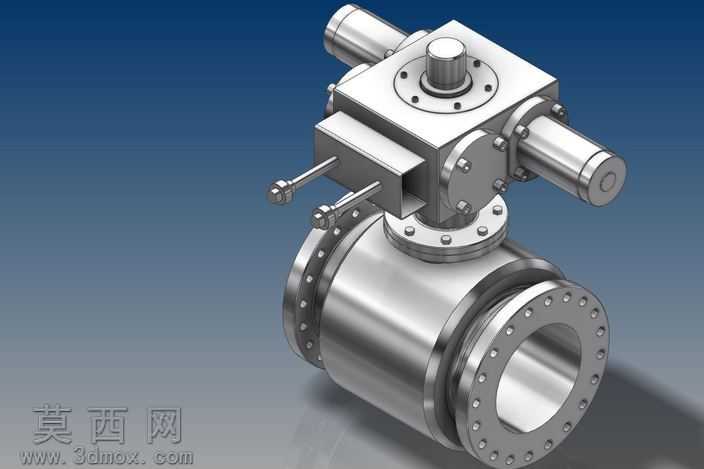

本作品为16寸300磅级法兰连接固定球阀的三维参数化设计成果,建模阶段采用Autodesk Inventor完成全零件级参数化搭建,严格遵循美标ASME B16.34阀门设计规范与ASME B16.5法兰连接尺寸标准,对球阀的核心组成部分进行1:1等比例还原。建模过程中首先完成主体流道结构的草绘与实体拉伸,针对阀体中腔、左右法兰连接端采用对称建模逻辑保证同轴度公差控制在0.02mm以内,法兰端的螺栓孔采用圆周阵列特征完成,每一处孔位的中心距、孔径、倒角尺寸均匹配300磅级法兰的标准参数,避免装配干涉问题。上部驱动结构包含蜗轮蜗杆传动箱体、阀杆密封组件、手动操作手柄与侧装驱动接口,建模时对蜗轮齿形、阀杆与球体的连接方榫、填料函的阶梯密封结构均做了精细化特征处理,未采用简化几何替代核心传动结构,保证模型可直接用于后续的工程图导出与装配仿真。材质渲染阶段采用金属材质分层设置,阀体与球体部分赋予316不锈钢材质,调整表面粗糙度参数模拟锻件经机加工后的亚光金属质感,法兰密封面设置更高的光泽度参数模拟精加工后的密封面效果,传动箱体部分采用铸钢材质,表面添加细微的铸造纹理质感,操作手柄部分设置防滑滚花纹理与哑光金属漆效果,各连接螺栓、定位销等标准件均赋予发黑处理的碳钢材质,通过环境光遮蔽、金属反射、全局光照参数的反复调试,最终渲染图还原了工业金属构件的真实质感,明暗层次清晰突出各部件的结构边界。结构设计上采用固定球结构设计,球体上下设置支撑轴颈匹配阀座的预紧密封结构,相比浮动球阀更适配大口径高压工况,中法兰连接采用螺柱加螺母的紧固结构,阀杆部分设置多重填料密封与防静电结构,侧部预留的驱动接口可适配气动、电动执行机构的加装,满足不同工况的驱动需求。整体建模逻辑遵循自上而下的装配设计思路,先搭建整体装配骨架确定各部件的位置基准,再逐个完成零件建模后装配约束,所有配合面均设置了正确的装配约束关系,可直接用于干涉检查、运动仿真验证,能够直观展示球阀90度回转启闭的完整运动过程,为后续的工程化应用、产品展示、结构优化提供精准的三维数字模型基础。
- 全部评论(0)
- 模板大小 1.23 MB
- 售价 10金币
- 浏览次数
- 系统要求 Autodesk Inventor2013,效果图,其它,
- 软件分类 球阀
