内螺纹连接手动球阀三维设计作品

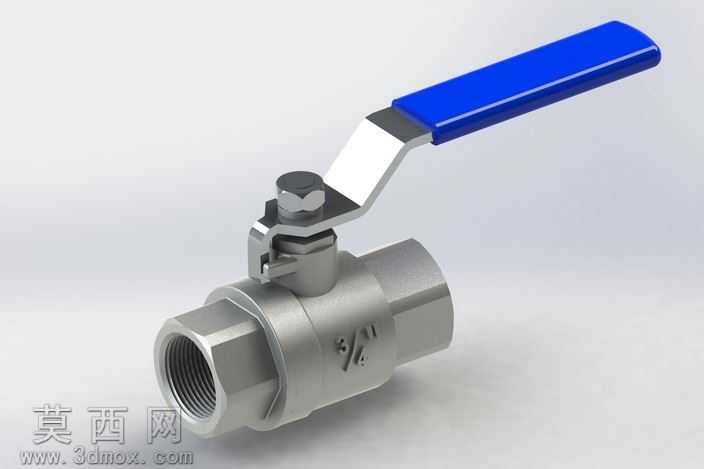

本作品为手动内螺纹球阀的三维数字化设计成果，建模阶段依托参数化三维设计逻辑完成全结构搭建，首先对球阀核心功能部件进行拆分建模：针对阀体部分，采用旋转特征结合拉伸切除的方式构建两端内螺纹连接结构，精准还原螺纹牙型轮廓与六角装夹面的棱边倒角，保证阀体流道的同轴度符合管路通径设计要求，阀体表面做了细微的铸造肌理还原，模拟金属毛坯加工后的哑光金属质感。针对启闭控制的球体核心件，通过球面建模配合通孔切除完成流道结构设计，球体与阀座密封面的配合间隙按照实际装配公差做了参数化预留，保证虚拟装配状态下密封副的贴合度符合工程实际。阀杆部分采用阶梯轴结构建模，依次完成阀杆与球体的连接卡槽、与手柄配合的扁方结构、填料密封段的轴径变化设计，还原阀杆防飞出结构的限位台阶细节。操作手柄部分采用分体式材质设计，金属连接支架通过钣金折弯特征结合焊接凸台建模完成，蓝色握持套采用包覆特征模拟塑料手柄的曲面贴合效果，手柄表面做了细微的磨砂质感处理，还原工业级操作件的防滑设计细节。渲染阶段采用工作室布光方案，主光源从侧上方45度投射，突出金属阀体的切削加工面反光质感，辅助光源补全阀杆与手柄连接位置的阴影细节，环境光采用低饱和度冷色调，平衡金属冷感与蓝色手柄的色彩对比，材质参数调试阶段针对金属阀体调整了金属度与粗糙度参数，还原镀锌金属件的半哑光金属光泽，手柄蓝色塑料部分调整了漫反射粗糙度，模拟工业塑料的柔和反光特性，密封填料位置采用深色橡胶材质参数，区分不同部件的材质差异。整体设计严格参照手动球阀的实际装配逻辑完成虚拟装配，所有活动部件的运动行程符合真实阀门的启闭角度范围，各连接位置的干涉检查全部通过，既还原了工业球阀的结构精度，也通过渲染呈现出产品的工业质感，可用于管路系统方案展示、五金产品结构教学、阀门类产品数字化选型参考等场景。
