起重机吊钩滑轮组三维结构设计

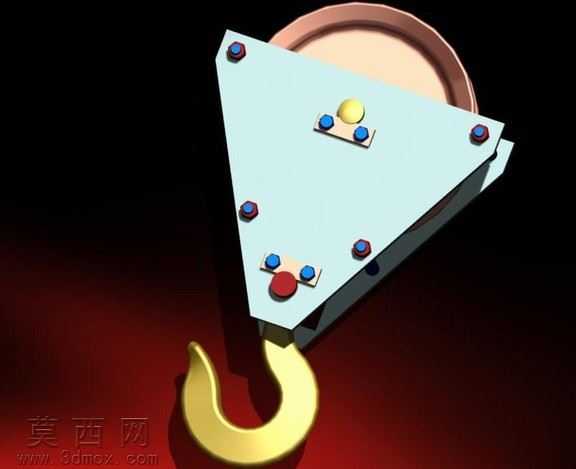

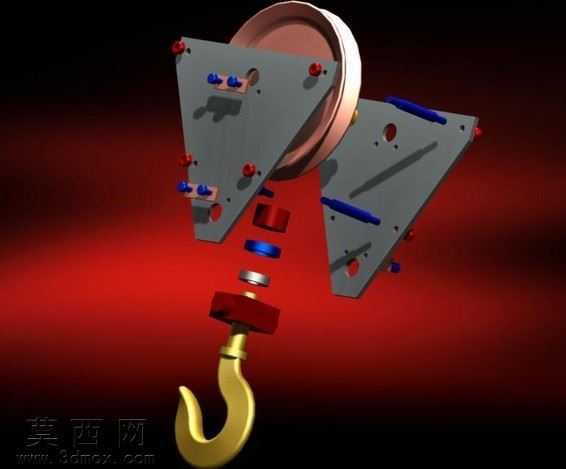

本作品为起重机吊钩滑轮组的三维设计成果，采用Pro/Engineer Wildfire软件完成全参数化建模，建模过程严格遵循起重机械零部件设计规范，对滑轮组的各组成部件进行了1:1等比例还原，确保各结构尺寸符合起重作业的载荷匹配要求。建模阶段首先完成核心滑轮部件的构建，针对滑轮的轮缘、绳槽结构进行精细化参数设置，绳槽的曲率半径、槽深、轮缘厚度均参照起重钢丝绳的适配标准设定，保证滑轮与配套钢丝绳的配合精度，避免作业过程中出现钢丝绳脱槽、过度磨损的问题。随后完成吊钩部件的建模，吊钩采用锻造起重吊钩的标准轮廓，对钩身的弯曲弧度、钩尖的防脱结构安装位、钩颈的连接螺纹段进行精准绘制，还原吊钩的载荷承载结构特征，同时对吊钩上方的推力轴承安装位、横梁连接结构进行细化，保证吊钩可实现顺畅的水平回转动作。两侧的滑轮夹板采用对称式结构设计，建模时对夹板上的滑轮轴安装孔、定轴孔、紧固件装配位进行精准定位，各孔位的同轴度、位置度公差通过软件的几何约束功能进行控制，确保两侧夹板装配后可平稳夹持滑轮部件，不会出现卡滞、偏斜的问题。各连接轴、紧固件、防脱部件均按照机械设计标准调用对应参数化模型完成装配，整体装配过程采用自底向上的装配逻辑，通过重合、同轴、平行等装配约束完成各部件的定位，同时预留了合理的装配间隙，保证滑轮转动、吊钩摆动的动作顺畅。渲染阶段对不同部件赋予了差异化的材质，滑轮部件赋予金属材质并添加表面氧化处理的质感，吊钩部件赋予亮面金属材质模拟锻造吊钩的镀锌表面效果，夹板部件赋予哑光深色金属材质，紧固件分别赋予不同的金属色泽区分功能部件，场景采用深色渐变背景搭配定向打光，突出滑轮组的结构层次与金属质感，清晰展现各部件的装配关系与外形特征。设计过程中充分考虑了吊钩滑轮组的实际作业工况，对各受力部件的结构厚度、连接强度进行了结构合理性校验，确保模型不仅具备外观展示效果，同时可用于后续的结构受力分析、装配工艺模拟以及起重作业的动作演示，为起重吊具的设计优化、教学演示提供直观的三维数字化参考。
