便携式手动管材切割装置结构设计

在现场管道安装、小型五金加工、水电维修等作业场景中，大尺寸固定式切管设备往往受场地、供电条件限制无法进场，这类便携式手动切管装置刚好填补了小批量、现场作业的管材切割需求缺口，尤其适配薄壁金属管、小口径塑料复合管的定长截断作业，不需要外接动力源，单人即可完成操作，在装修施工、户外管线抢修、小型机加工车间的备料环节都有很高的使用频次。

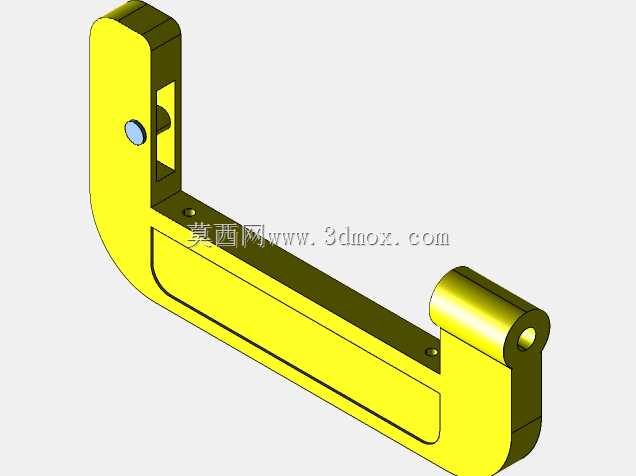

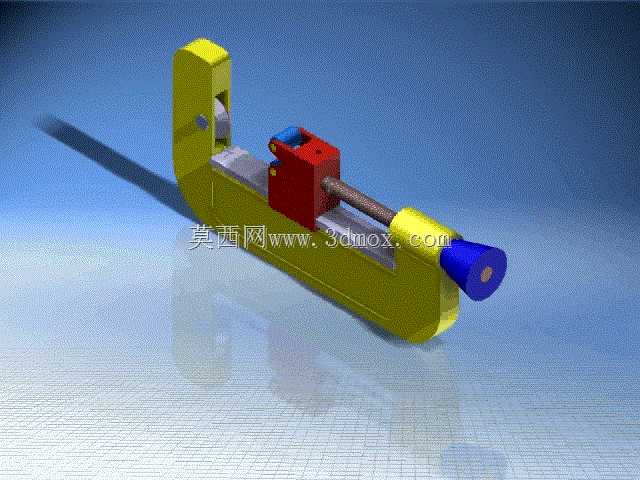

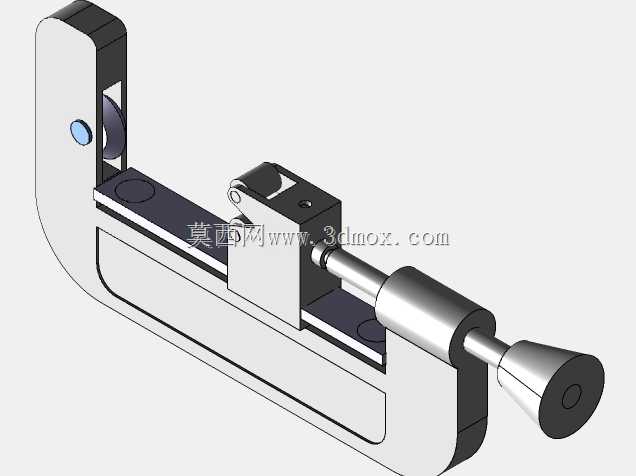

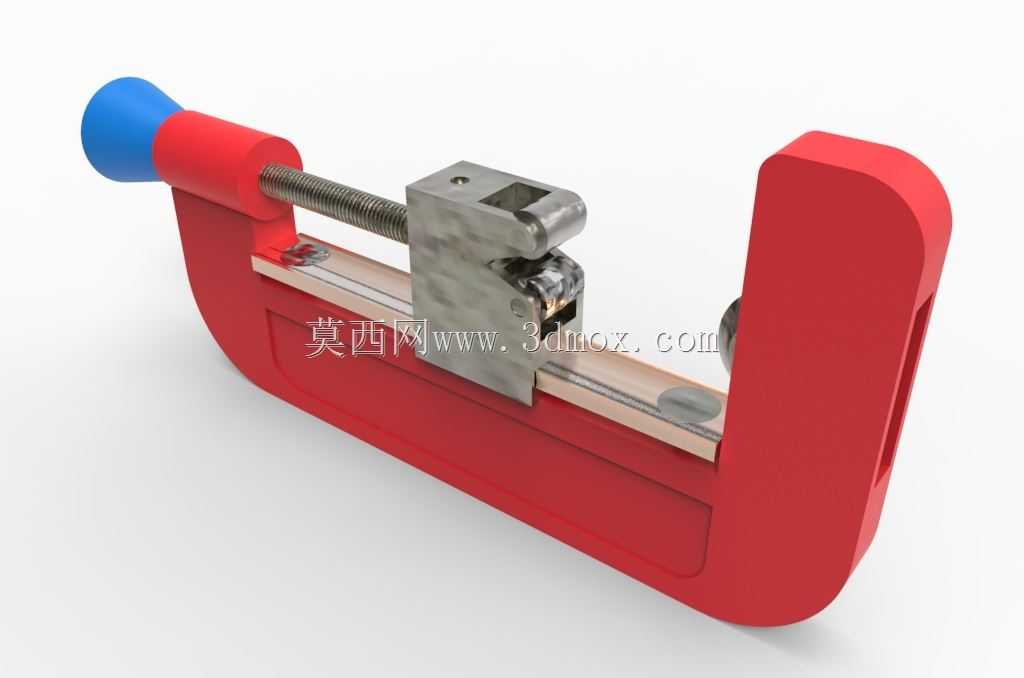

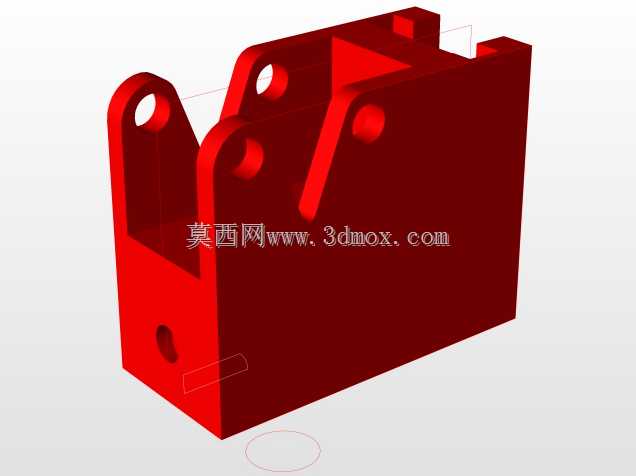

从结构功能来看，该装置采用C型开式机架作为主体承载结构，开口侧可直接卡入待切割管材，不需要从管材端部穿入，适配已铺设管线的中途截断作业场景，这一点相比套入式切管器的适用范围更广。机架一端设置固定定位顶块，与管材外壁贴合作为切割支撑基准，另一端配置进给螺杆结构，旋转端部的手轮即可驱动滑动刀座沿机架导轨方向进给，刀座上安装的旋转切割轮在进给压力作用下绕管材外壁滚动，通过持续的径向挤压在管材表面形成环形切痕，最终实现管材的整齐截断，切割过程无切屑飞溅，切口端面平整无毛刺，不需要额外做端口修磨处理即可直接开展后续的管件连接作业。

设计过程中优先考虑了手动操作的力臂匹配，进给螺杆采用梯形螺纹传动，具备自锁特性，进给过程中不会因为管材反作用力出现刀座回退的问题，操作时不需要持续施加轴向锁紧力，降低操作人员的劳动强度。滑动刀座与机架导轨之间采用间隙配合，预留了充足的润滑脂存储槽，长期在户外多尘环境使用也不会出现卡滞问题。切割轮采用标准硬质合金刀片规格，刀座上设计了快换结构，刀片磨损后不需要拆解整个机架即可完成更换，日常维护成本极低。机架主体采用铸钢一体成型结构，刚性充足，切割大口径薄壁管时不会出现机架变形导致的切口偏斜问题，表面做喷塑防锈处理，适配潮湿的施工场地存放需求。

从安装边界与尺寸适配来看，该装置的C型开口尺寸决定了最大可切割管材外径，整体结构紧凑，整机长度控制在单人可手持操作的范围内，不需要额外固定工作台，作业时一手握持机架固定端，另一手旋转进给手轮即可完成操作，针对不同管径的切割需求，只需要调整初始进给位置即可适配，不需要更换额外的夹具配件。刀座的滑动行程覆盖了从小口径毛细管到常规家装管径的全范围切割需求，固定顶块采用圆弧面设计，与不同外径的管材外壁都能形成稳定的线接触支撑，避免切割过程中管材晃动导致的切口错位。装置整体没有突出的尖锐结构，收纳时可以直接放入普通工具包，方便施工人员随身携带转场。

在实际使用逻辑上，该装置的切割进给速度完全由操作人员手动控制，针对不同材质的管材可以灵活调整进给压力，切割薄壁铜管、铝管等软质管材时降低进给速度可以避免管口变形，切割硬质钢管时适当增加进给压力即可保证切割效率，相比电动切管设备的固定进给节奏，手动结构对不同材质管材的适配性更强，也不会出现电动设备高速切割导致的管口温升过高、管材端面氧化变色的问题。机架底部设计了平面支撑结构，遇到大管径管材切割时，也可以将装置临时固定在工作台面上，采用双手旋转手轮的方式施加更大的进给力，拓展了装置的作业能力边界。
