双驱辊道式物料转运升降输送设备

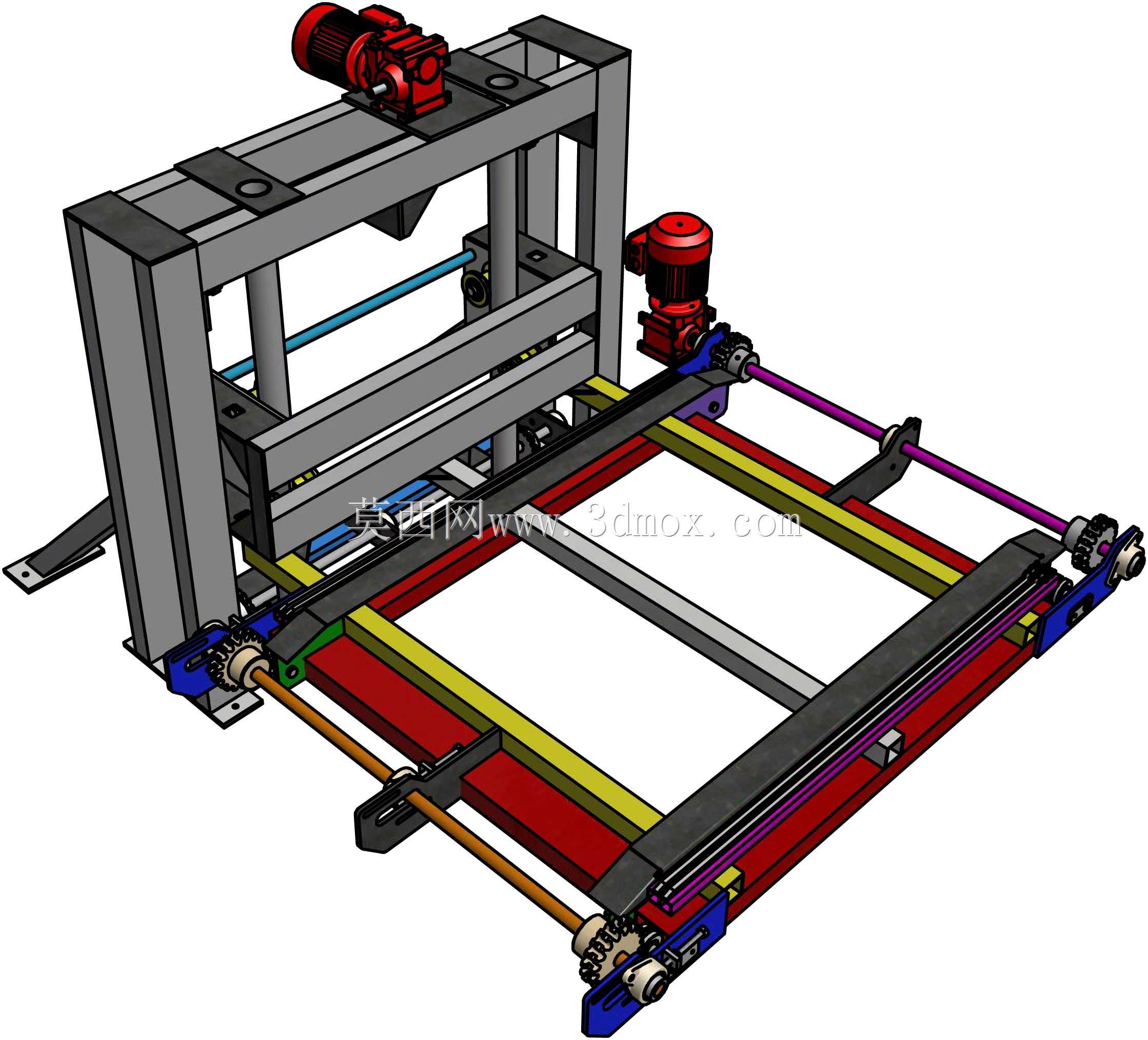

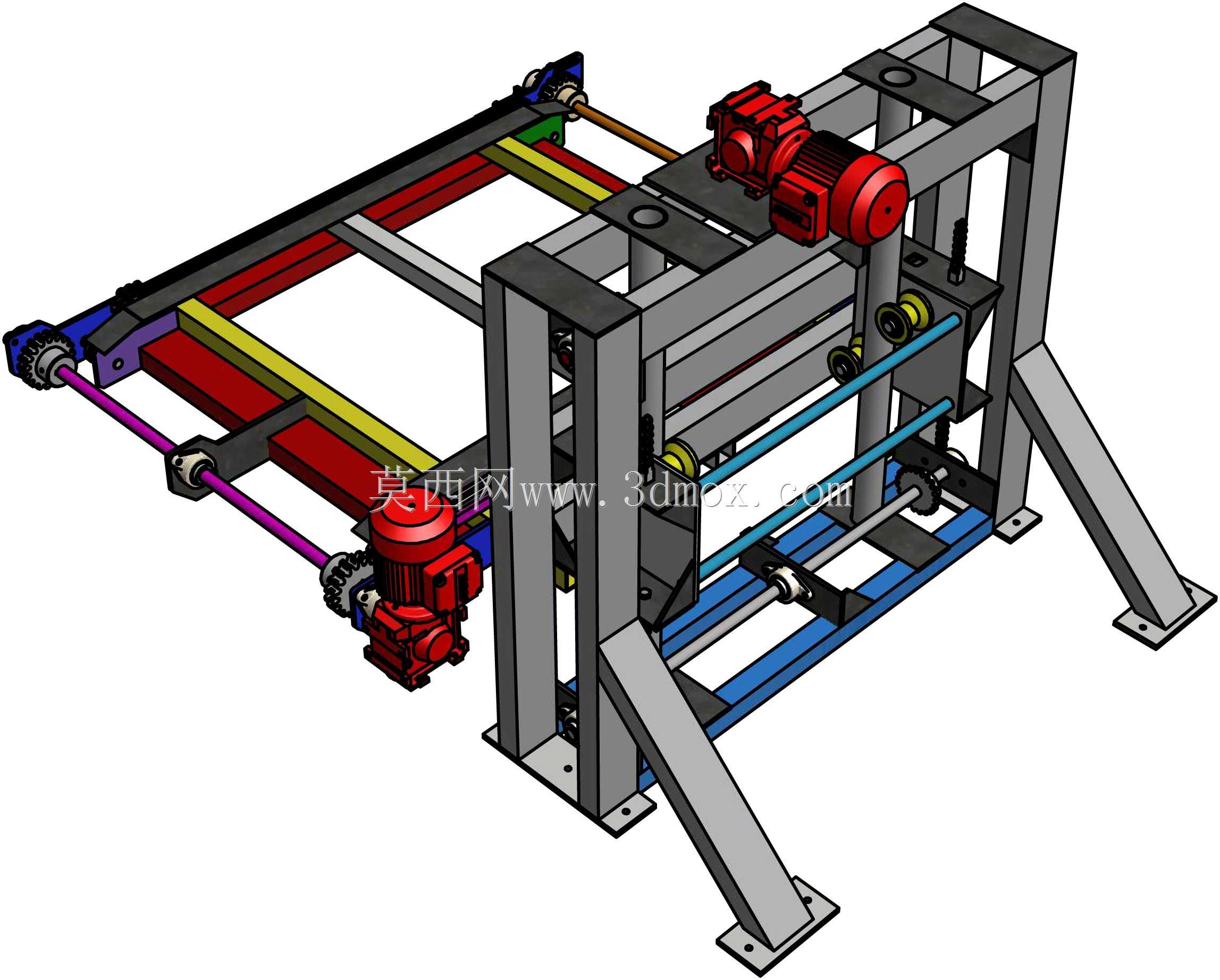

这套辊道式升降输送结构，主要面向车间连续生产产线的层间转运、不同高度工位接驳场景，常见于板材加工、包装物流、汽配焊装线的工序衔接环节，用来解决同平面输送路径上的高度差物料流转问题，替代传统人工搬运或跨层吊装的低效作业方式，能直接嵌入现有辊道输送线体，不需要对原有产线布局做大规模改动。从结构设计逻辑来看，整体采用方管焊接机架作为承载主体，底部带斜撑加强的支脚直接通过膨胀螺栓固定在车间混凝土地面，支脚安装面预留长圆孔，可在安装时调整±15mm的水平位置偏差，降低现场基建的施工精度要求。机架两侧对称布置传动单元，采用两台减速电机分别驱动两侧的输送辊轴，相比单电机长轴传动的方案，能避免长轴跨距过大带来的扭转变形，同时保证两侧辊道的线速度同步误差控制在允许范围内，防止输送过程中物料出现偏斜、卡滞的问题。输送辊道部分采用分层设计，上层为承载输送面，布置多根平行的传动辊，辊面做镀锌防锈处理，不同颜色的辊轴对应不同的传动分组，可根据物料长度灵活调整辊间距，适配从窄幅箱装物料到宽幅板材的输送需求；下层为传动支撑层，布置传动轴、轴承座与导向部件，所有传动部位都预留润滑注油点，日常维护时不需要拆解主体结构即可完成保养作业。升降动作的实现依托机架内部的导向与传动结构，两侧布置垂直导向导轨，保证升降过程中辊道面的水平度偏差不超过1mm/m，避免举升过程中物料滑落；升降行程可根据现场工位高度差定制，常规配置下行程覆盖300mm到800mm的常见产线高度差需求，举升载荷按单工位500kg的常规工业场景设计，若需适配 heavier 物料可通过加厚机架板材、加大驱动功率的方式调整参数。安装边界方面，设备整体宽度适配主流1200mm宽度的工业输送线体，长度方向可根据输送节拍需求扩展，常规款长度在1800mm左右，安装时需要在设备周边预留不小于600mm的维护空间，尤其是电机侧需要预留足够的检修拆装空间，方便后期更换电机、调整传动带张紧度。在实际产线应用中，这套设备可直接对接前后段固定辊道，当物料输送到该工位时，升降机构根据上下游工位的需求举升或下降到对应高度，再启动辊道将物料输送到目标高度的线体上，整个动作可通过产线PLC联动控制，不需要人工干预，能有效衔接不同楼层、不同高度工位的生产节拍，减少物料中转的等待时间。设计过程中特意规避了传统升降台的悬臂结构问题，所有承载点都落在焊接机架的主方管上，受力传递路径直接从辊道承载梁传到主立柱，再通过支脚传到地面，没有额外的应力集中点，长期满载运行下机架变形量控制在0.5mm以内，能满足工厂三班倒的连续生产强度。传动部位的轴承座都采用带座外球面轴承，具备一定的自调心能力，能抵消安装时的少量同轴度误差，降低加工与装配的精度要求，同时这类轴承的密封性能较好，能适应车间多粉尘、少量切削液飞溅的工况，延长易损件的更换周期。设备的电气元件安装位都预留在机架侧面的电气安装板上，布线沿机架方管内部的穿线孔布置，外部没有明露的线缆，避免生产过程中线缆被物料剐蹭损坏，同时整体外观更整洁，符合工业设备的安全防护要求。
