丝杆驱动剪叉式升降作业机构设计

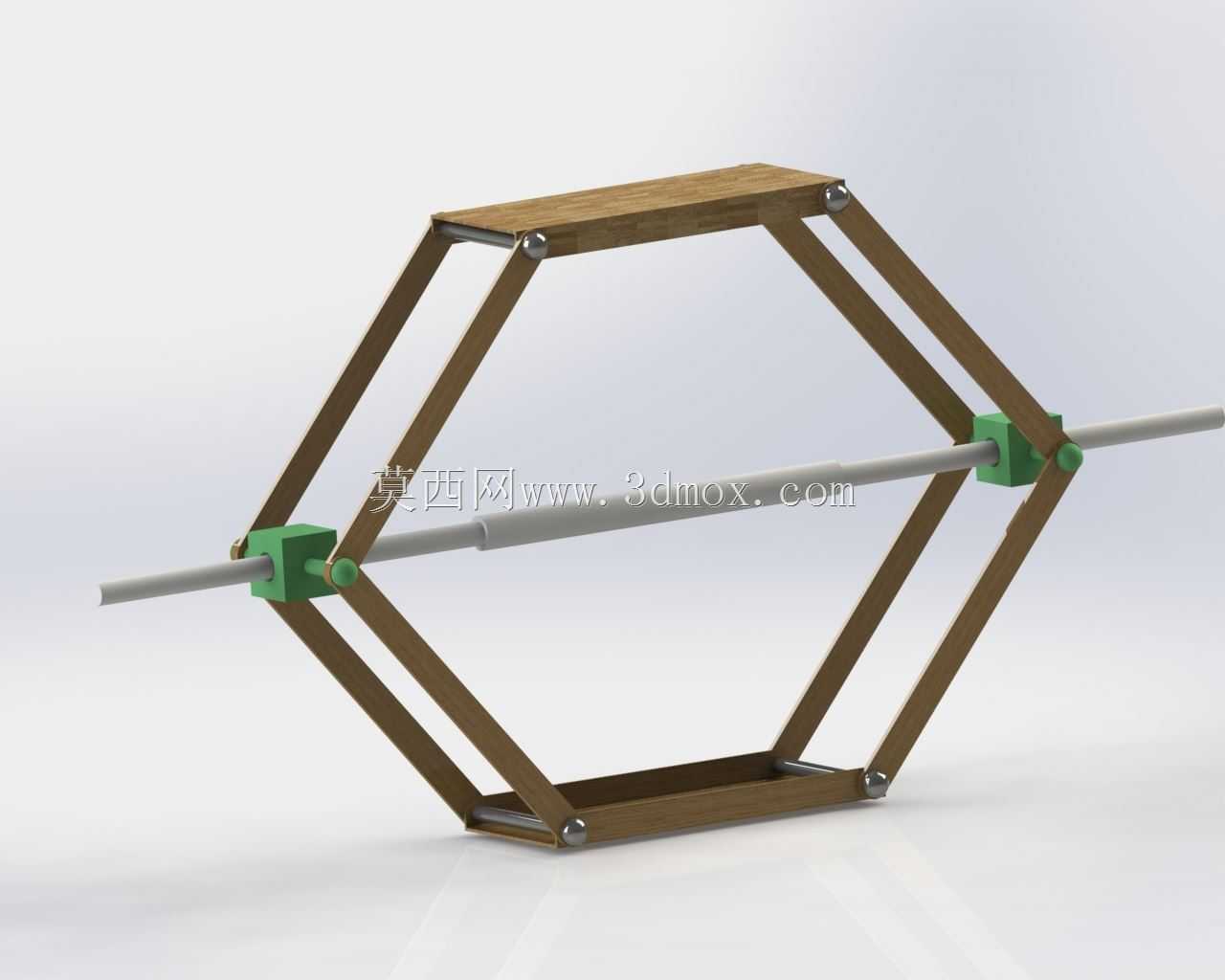

在车间小件物料周转、轻型设备检修、工装夹具高度适配这类需要小范围垂直位移调整的场景里，剪叉式升降结构的应用占比一直不低，相比液压驱动的重载升降台，丝杆驱动的剪叉结构没有液压油泄漏风险、传动精度更高，也不需要配套液压站的管路布局，更适合洁净车间、小型装配工位这类对环境整洁度、位置调整精度有要求的作业场景。这套剪叉升降机构采用单根贯穿式丝杆作为动力输入部件，两侧对称布置剪叉臂组，剪叉臂的铰接点全部采用销轴连接，配合自润滑衬套可以降低往复升降过程中的铰接磨损，不需要频繁加注润滑脂也能保持顺畅的动作状态。从结构布局来看，上下两端的承载平台采用矩形框架结构，剪叉臂的端部通过滑块与平台内侧的导轨槽配合，当丝杆转动时，两个与丝杆配合的驱动螺母会沿着丝杆轴向做相向或反向运动，带动剪叉臂绕中间铰接点转动，从而实现上端平台的垂直升降，整个传动过程没有额外的中间传动构件，动力传递路径短，机械效率相比多连杆传动的升降结构更高。设计这套结构的时候，首先要确认的是安装边界尺寸，收缩状态下整个机构的总高度由剪叉臂的折叠厚度、上下平台的型材厚度、丝杆组件的安装高度共同决定，要保证收缩后机构可以嵌入工作台台面下方的预留空间，不会额外占用工位的固定操作高度；完全伸展状态下的最大举升高度，由剪叉臂的单节长度、铰接点的位置、丝杆的有效行程共同决定，设计时需要预留10%左右的丝杆行程余量，避免螺母运动到丝杆行程极限位置时出现机械卡死，同时要在剪叉臂的极限开合位置设置硬限位块，防止伸展过度导致结构失稳。剪叉臂的截面选型需要匹配额定承载重量，轻型作业场景下采用矩形钢型材焊接即可满足刚度要求，铰接孔的位置公差需要控制在合理范围内，避免两侧剪叉臂运动不同步导致平台出现卡滞、倾斜的问题；丝杆的选型要兼顾传动效率和自锁性能，选用梯形丝杆可以在断电状态下保持平台位置锁定，不需要额外加装刹车机构就能避免平台意外下落，配套的驱动螺母采用铜质材质可以降低传动磨损，延长整套机构的维护周期。上下承载平台的表面可以根据实际使用场景铺设防滑垫、工装定位板或者输送辊道，适配不同的作业需求，比如在装配工位使用时，可以在平台上加装工件定位夹具，配合升降动作调整到最适合操作人员作业的高度，降低长期弯腰作业的疲劳感；在物料周转场景使用时，可以在平台边缘加装挡边，防止升降过程中物料滑落。整套机构的安装固定只需要将下平台通过螺栓固定在基础安装面即可，不需要复杂的地基施工，丝杆的驱动端可以连接手轮实现手动调节，也可以配套伺服电机、步进电机实现电动自动控制，接入生产线的自动化控制系统后可以配合其他工位的动作节奏实现高度的自动匹配，适配柔性化生产的工位调整需求。在实际结构校核过程中，需要重点验证剪叉臂在最大伸展高度、额定负载状态下的抗弯强度，以及铰接销轴的剪切强度，避免长期负载状态下出现结构变形；同时要核算丝杆的轴向负载能力，保证在最大承载状态下丝杆的弯曲变形量在允许范围内，不会影响传动的顺畅性。两侧剪叉臂的对称度是保证平台升降平稳的核心要素，加工过程中要保证两侧臂的孔位尺寸完全一致，装配时要调整两侧驱动螺母的初始位置，保证平台在整个升降行程中始终保持水平状态，不会出现单侧倾斜的问题。相比其他类型的升降结构，这种丝杆驱动的剪叉机构结构组成简单，零部件加工难度低，普通的机加工车间就可以完成全部构件的加工制作，后期维护也只需要定期检查铰接点的磨损情况、丝杆的润滑状态即可，维护成本远低于液压、气动类的升降设备，非常适合小行程、中轻载的垂直升降作业场景使用。
