带挂钩圆柱螺旋拉伸弹簧结构设计

在各类机械传动、复位、张紧机构的设计选型中，拉伸弹簧是应用频次极高的弹性储能元件，本次呈现的带挂钩圆柱螺旋拉伸弹簧，是针对常规安装空间受限、需要快速挂接固定的工况完成的结构设计。从实际应用场景来看，这类弹簧广泛覆盖了小型设备舱门复位、健身器材阻力提供、农机张紧机构、电器开关触点复位、玩具传动结构等多个领域，不同场景下对弹簧的刚度、拉伸行程、挂钩强度的要求差异较大，设计过程中需要结合实际安装边界做针对性的参数匹配。

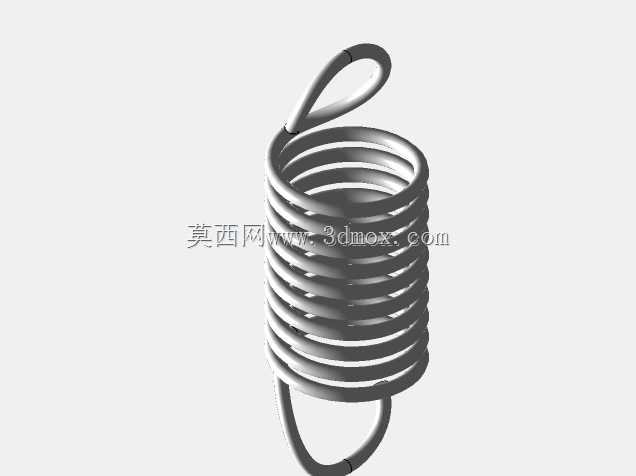

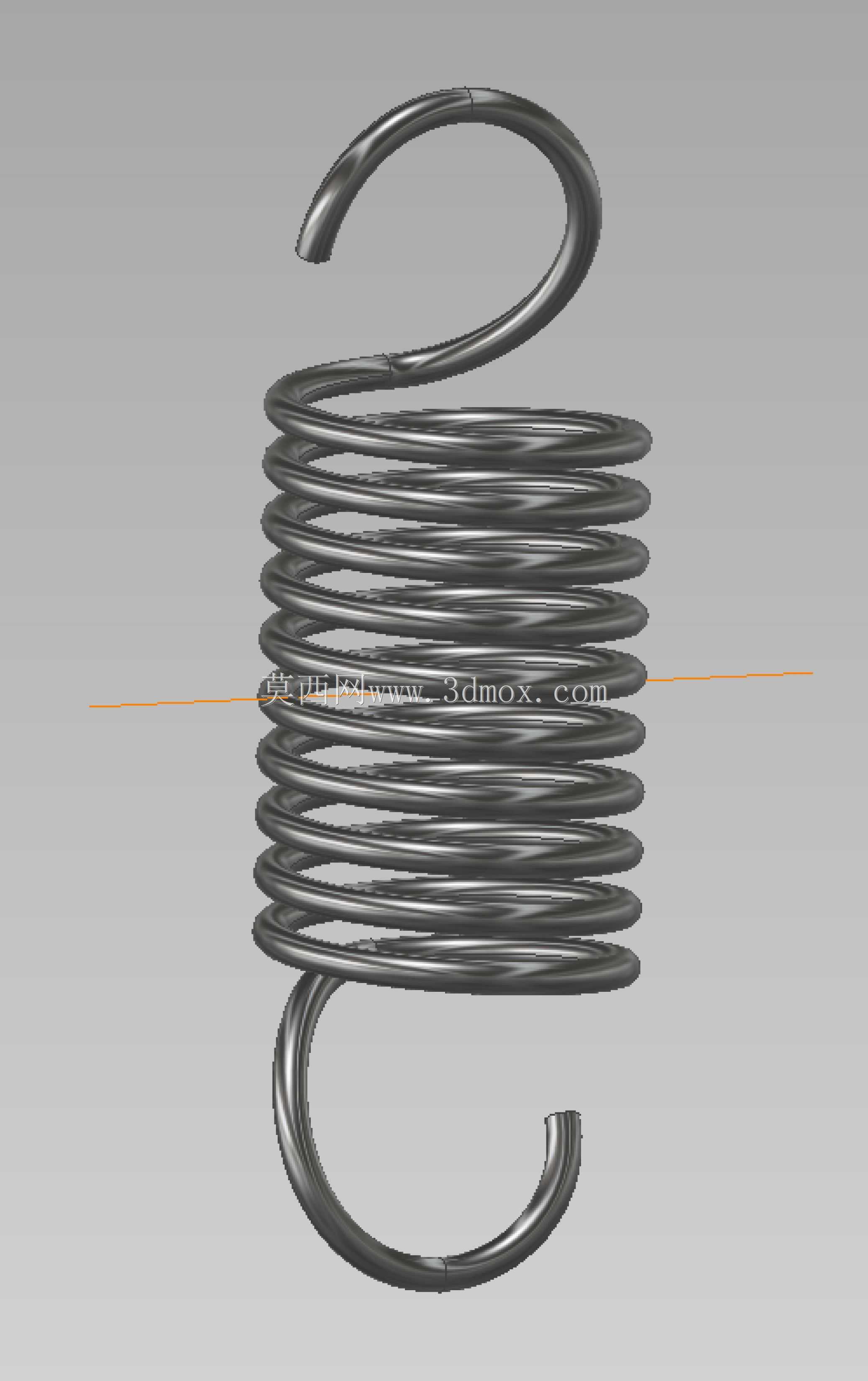

从产品功能特性来看，这款拉伸弹簧采用等节距圆柱螺旋主体搭配两端半圆挂钩的结构，主体螺旋段在自由状态下各圈紧密贴合，区别于压缩弹簧的预留间隙设计，这种无初始间隙的圈体结构能够在承受轴向拉力时第一时间产生弹性反力，不存在空行程，适合需要即时响应拉力变化的机构。两端的挂钩采用与弹簧本体同材质线材一体弯曲成型，没有额外焊接或拼接结构，避免了连接位置的应力集中断裂风险，挂钩的圆弧半径经过匹配设计，既能够保证挂接时的顺畅度，又不会因为圆弧过小导致挂钩根部应力过大，在额定拉伸行程内反复伸缩时，挂钩与主体衔接位置的疲劳寿命能够满足常规工业场景的使用要求。

设计思路上，首先需要明确安装位置的两个挂接点之间的最小距离与最大拉伸距离，以此确定弹簧的自由长度和有效拉伸行程，自由长度需要包含两端挂钩的整体长度，避免安装时出现初始预拉力过大导致弹簧过早疲劳的问题。主体螺旋段的中径、线径参数匹配是核心，线径的选择直接决定弹簧的刚度，线径越大刚度越高，相同拉伸长度下能够提供的拉力越大，但同时需要匹配对应的螺旋中径，旋绕比控制在合理区间内，避免卷制过程中出现线材应力过大或者弹簧刚度不稳定的问题。两端挂钩的伸出角度经过校准，两个挂钩的中心平面保持共面，安装后不会出现弹簧本体扭曲的情况，减少非轴向力对弹簧寿命的影响，挂钩的开口尺寸适配常规的挂轴直径，既不会因为开口过大导致工作中脱落，也不会因为开口过小造成安装困难。

从外形尺寸与安装边界来看，弹簧主体的圆柱外径是安装时需要预留的最小径向空间，设计时需要考虑弹簧在最大拉伸长度下的外径收缩量，预留足够的径向间隙，避免弹簧伸缩过程中与周边结构件发生摩擦剐蹭，磨损弹簧表面镀层或者产生卡滞。两端挂钩的挂接位置需要保证挂轴的强度足够，挂轴的直径不能小于挂钩圆弧内径的二分之一，避免挂接位置出现接触应力过大导致的挂钩变形或者挂轴磨损。安装时需要注意初始拉伸长度不能超过弹簧的极限拉伸行程的百分之七十，长期工作在极限拉伸位置会导致弹簧出现永久塑性变形，失去应有的弹性复位能力。

在实际选型匹配过程中，这类一体挂钩式拉伸弹簧相比带可拆卸挂钩的弹簧，结构更简单，成本更低，安装更便捷，适合对安装空间要求紧凑、负载相对稳定的工况，设计建模时需要准确还原螺旋升角、挂钩弯曲半径、圈数等细节参数，为后续的力学仿真、工程出图提供准确的模型基础，避免因为模型参数偏差导致后续加工出来的样件刚度、行程不符合设计要求，反复调整参数浪费试制成本。建模过程中螺旋扫掠路径的绘制需要保证各圈贴合无间隙，挂钩部分的弯曲过渡要平滑，避免出现尖锐棱角导致的应力集中点，还原真实加工后的弹簧形态，方便设计人员在装配环境中做干涉检查，确认弹簧在整个运动行程内都不会与周边零件发生碰撞，保证机构运行的稳定性。
