推拉式快速压紧夹钳结构设计

在工装夹具设计领域，手动快速压紧机构一直是小批量工装、焊接工位、装配检具上应用极广的功能部件，这类部件不需要外接动力源，依靠手动操作即可实现工件的快速压紧与释放，能大幅降低工位辅助操作时间，提升单件工序的作业效率。本次呈现的这款推拉式快速夹钳，属于水平安装的推压型夹紧元件，和常见的垂直下压式夹钳不同，它的施力方向沿活塞杆轴向水平输出，适合需要从工件侧面施加顶紧力、或者需要对工件内孔/侧壁进行定位撑紧的作业场景。

从实际应用场景来看，这类夹钳常出现在钣金焊接工装的侧向定位工位，比如薄钢板拼接焊接时，从侧边顶住待焊板材避免焊接变形移位；也会用在小型零部件装配线的定位工装上，对塑料壳体、小型压铸件进行侧向顶紧，方便工人完成螺丝锁付、卡扣压装等操作；在木质家具加工、电子零部件组装的简易工装上，这类夹钳也因为操作力小、锁紧可靠的特点被大量使用。它的核心功能是通过手柄的杠杆放大作用，将人手施加在手柄上的较小操作力，放大为活塞杆端的较大顶紧力，同时依靠机构的死点锁紧特性，在手柄压合到位后实现机械自锁，即便工件受到加工过程中的振动、切削力反作用，夹钳也不会意外松脱，保证装夹可靠性。

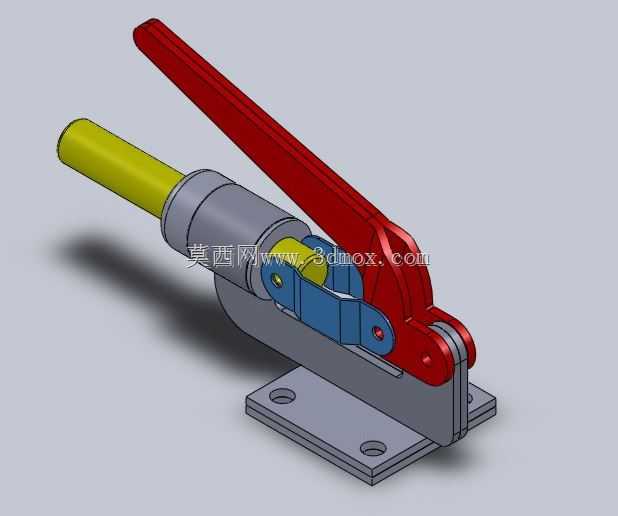

从设计思路层面拆解这款夹钳的结构，整体采用底座固定、杠杆驱动、活塞杆直线运动的布局：底部的安装底座设置两个沉头安装孔，用于通过螺栓将夹钳整体固定在工装基板上，安装孔的间距、底座的外形尺寸都适配行业通用的安装规格，方便用户直接替换同规格的其他品牌夹钳，不需要重新加工工装的安装孔位。驱动部分采用长手柄设计，手柄长度经过力臂配比计算，保证普通人单手握持操作时，不需要施加过大的握力即可驱动机构完成锁紧动作，手柄表面做了贴合手部轮廓的造型处理，长时间操作也不容易产生手部疲劳。传动部分采用铰接连杆结构，将手柄的旋转运动转化为活塞杆的直线推拉运动，连杆的铰接点位置经过死点位置校核，当手柄压合到最终锁紧位置时，连杆传动机构刚好越过死点，此时即便活塞杆端受到反向的推力，机构也会被锁死不会反向松脱，只有人为扳动手柄反向操作，才能带动活塞杆退回释放工件。活塞杆部分采用圆柱导向结构，和主体的导向孔做小间隙配合，保证活塞杆伸缩过程中不会出现径向晃动，顶紧工件时施力方向稳定，不会出现偏载导致的工件移位。夹钳的所有铰接位置都采用销轴连接，销轴和铰接孔之间预留了合理的转动间隙，同时保证铰接位置没有过大的旷量，避免长期使用后机构出现松动、夹紧力下降的问题。

从安装边界和尺寸适配角度来看，这款夹钳的底座厚度、安装孔中心距、活塞杆伸出后的最大行程、手柄压合后的整体外轮廓尺寸，都适配常规小型工装的安装空间要求：安装时只需要在工装基板上对应位置加工两个对应直径的通孔或者螺纹孔，即可完成夹钳的固定，不需要额外设计复杂的安装座；活塞杆的端部可以根据实际使用需求，加装橡胶压头、金属压头或者定制的仿形压块，适配不同材质、不同外形工件的顶紧需求，避免压伤工件表面。在实际选型使用时，需要根据工件需要的顶紧力大小匹配对应规格的夹钳，同时要注意活塞杆伸出的行程范围，保证夹钳锁紧时活塞杆的伸出量在有效行程区间内，避免机构没有到达死点位置导致锁紧失效。另外在长期使用过程中，需要定期给铰接销轴位置加注少量润滑脂，减少铰接部位的磨损，延长夹钳的使用寿命，同时定期检查安装螺栓的紧固情况，避免夹钳在反复操作过程中出现底座松动，影响装夹精度。这类手动快速夹钳相比气动、液压夹紧元件，不需要布置气管、油管和对应的控制元件，整体成本更低，安装调试更简单，非常适合不需要自动化升级的简易工装、手工操作工位使用，在多品种小批量的生产场景下，这类通用夹紧元件的适配性更强，能够快速搭建出满足生产需求的工装结构，减少工装设计和制造的周期。
