CABEZAL MOTRIZ CALEL T4牵引驱动头结构设计

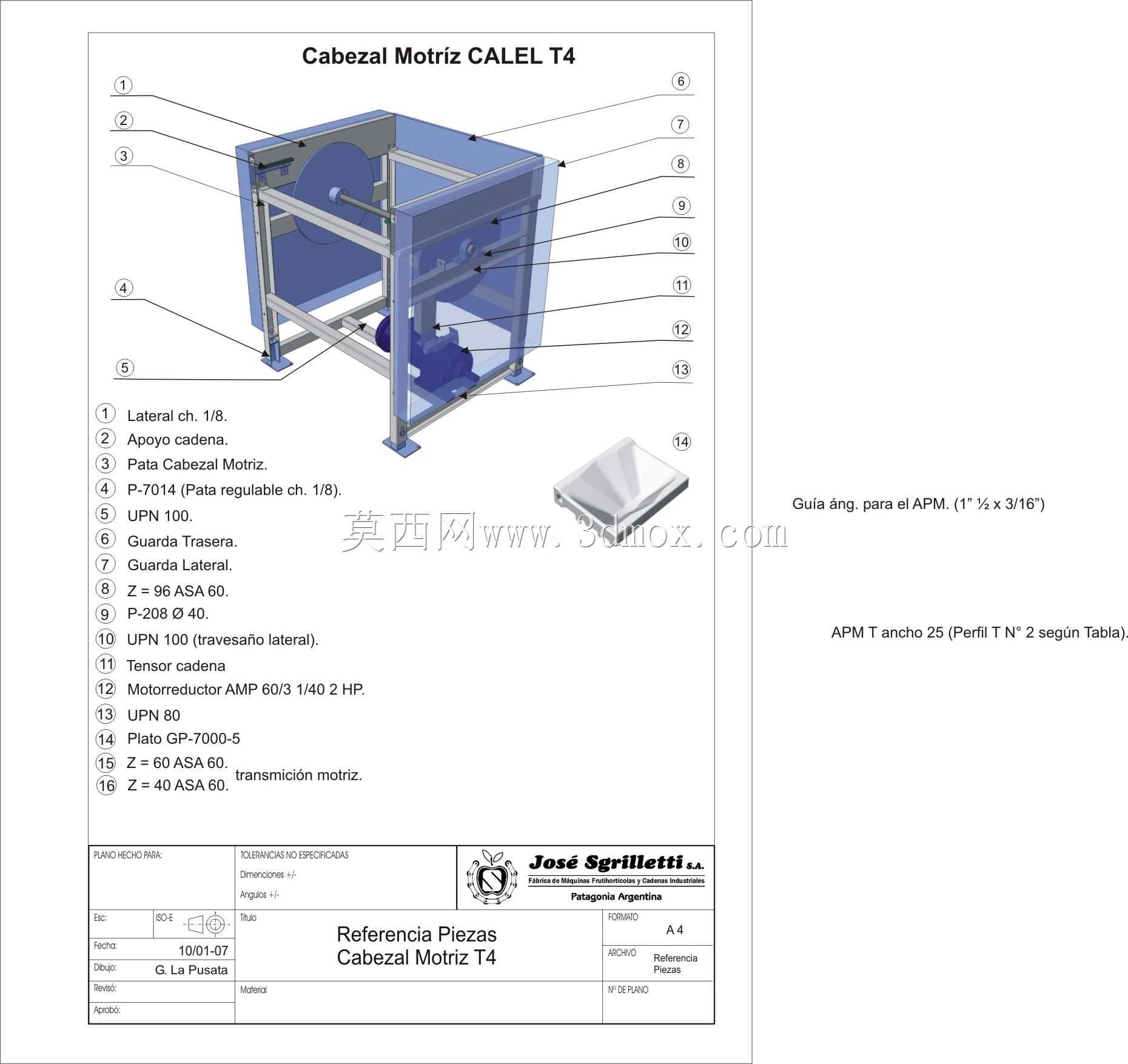

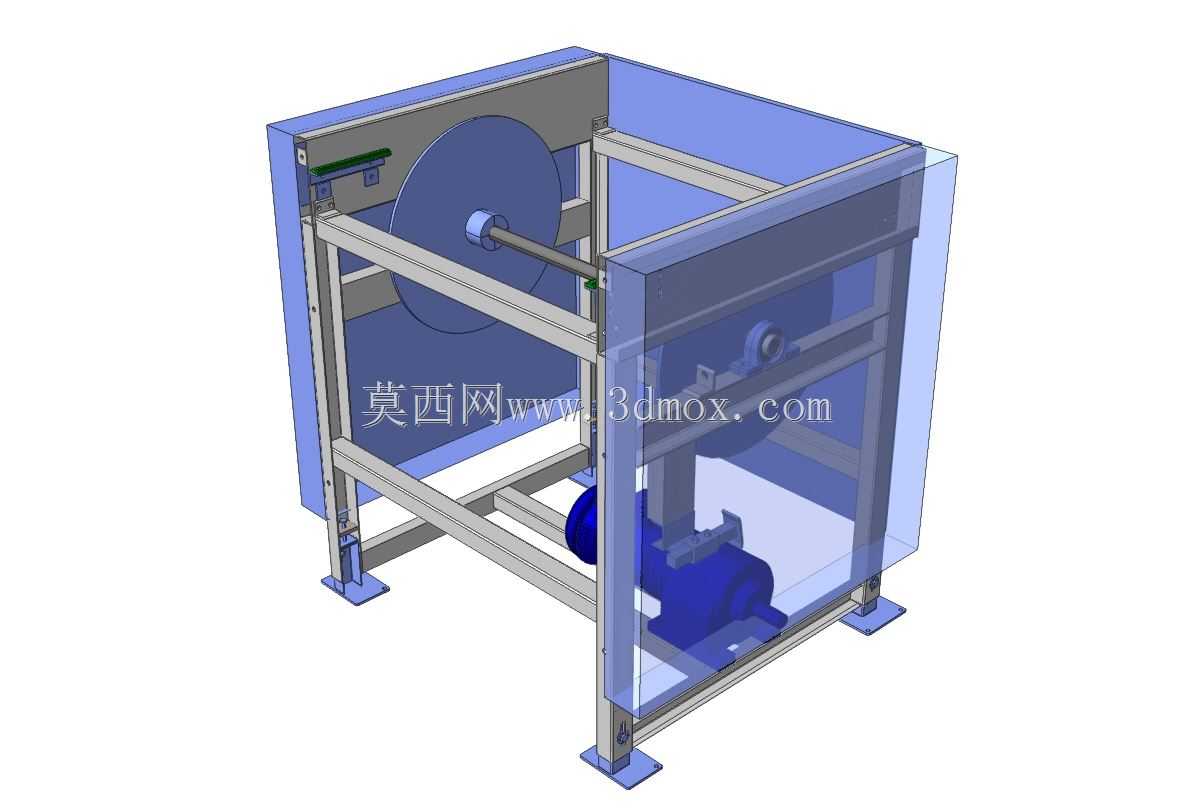

这套牵引驱动头的三维结构，核心面向轻型物料输送线的末端牵引场景，常见于小型包装产线、工件周转输送段的动力输出端，负责为整条输送回路提供稳定的拉拽动力，匹配窄幅轻型输送链的运行需求。从结构布局来看，整体采用方通型材拼焊的框架式机架作为承载基体，机架底部预留四个地脚安装孔位，可直接通过膨胀螺栓固定在车间地面的预埋钢板上，安装时需保证机架上平面的水平度偏差不超过0.5mm/m，避免后续链条运行出现偏磨、跳齿问题。机架的左侧设置有张紧侧的轴承安装座，采用腰型孔结构设计，可通过调节螺栓调整从动链轮的轴向位置，实现输送链条的张紧度调节，张紧行程预留40mm，能够覆盖链条使用过程中因磨损产生的伸长量补偿需求，无需频繁拆换链条即可完成张紧维护。机架右侧为动力输入侧，安装有减速电机的固定支座，支座采用折弯钢板焊接成型，与机架主体通过螺栓可拆卸连接，方便后续根据输送负载需求更换不同功率的减速单元，动力输出端通过链轮链条副将扭矩传递到主动轴上，主动轴两端采用带座外球面轴承支撑，可补偿一定的安装同轴度误差，降低加工精度要求的同时提升运行稳定性。机架内部设置有上下两层导向托板，上层托板用于承托输送链的回程段，避免长距离输送下链条下垂产生晃动，下层托板用于布置动力线缆与润滑管路，所有线缆均通过线卡固定在托板内侧，避免与运动部件产生干涉。主动轴上的链轮采用双排链轮设计，匹配对应规格的输送链条，链轮与轴之间通过平键传递扭矩，轴端设置有轴端挡圈防止链轮轴向窜动，同时在链轮外侧安装有可拆卸的防护罩壳，避免运行过程中异物卷入链轮啮合区域，也能防止操作人员误触运动部件产生安全风险。机架的侧面预留有传感器安装位，可安装接近开关用于检测链条的运行转速，一旦出现链条卡滞、断链情况，传感器可及时反馈信号给控制系统，触发设备停机保护。从安装边界来看，整套驱动头的整体宽度控制在600mm以内，长度方向尺寸为800mm，高度方向从安装底面到主动轴中心的高度为350mm，可直接对接宽度400mm以内的轻型输送线体，无需额外做转接结构。设计过程中充分考虑了维护便利性，所有易损件包括链轮、轴承、张紧螺栓均采用标准件，可直接从市面采购替换，无需定制加工；机架的外侧护板采用快拆式螺丝固定，日常检查链条润滑情况、清理内部积尘时无需拆解主体结构，仅需拆下对应侧的护板即可操作。在动力匹配上，这套结构默认适配0.2HP的减速电机，输出转速在15rpm左右，可满足输送线每分钟10-12m的运行速度需求，若需要适配更重的输送负载，可通过更换主动轴链轮的齿数比调整输出扭矩，无需改动整体机架结构。导向部件的设计上，在链条的进出端均设置有尼龙导向块，导向块与链条侧边的间隙控制在1-2mm，既可以引导链条顺利进入链轮啮合区，又能避免链条运行过程中与金属机架直接摩擦产生噪音和磨损，尼龙导向块采用沉头螺丝固定，磨损后可快速更换。整套结构的受力路径经过优化，动力输出产生的反作用力直接通过机架传递到安装基础，不会额外对对接的输送线体产生附加载荷，安装时仅需保证对接处的输送面高度差不超过2mm，即可保证物料平稳通过驱动头段。
