双层工业输送线支撑机架结构设计

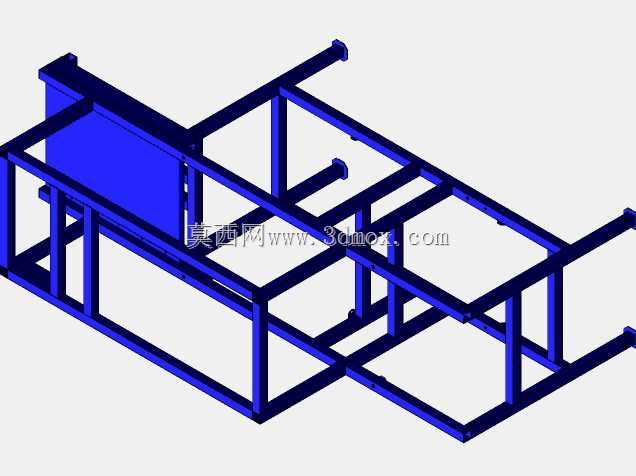

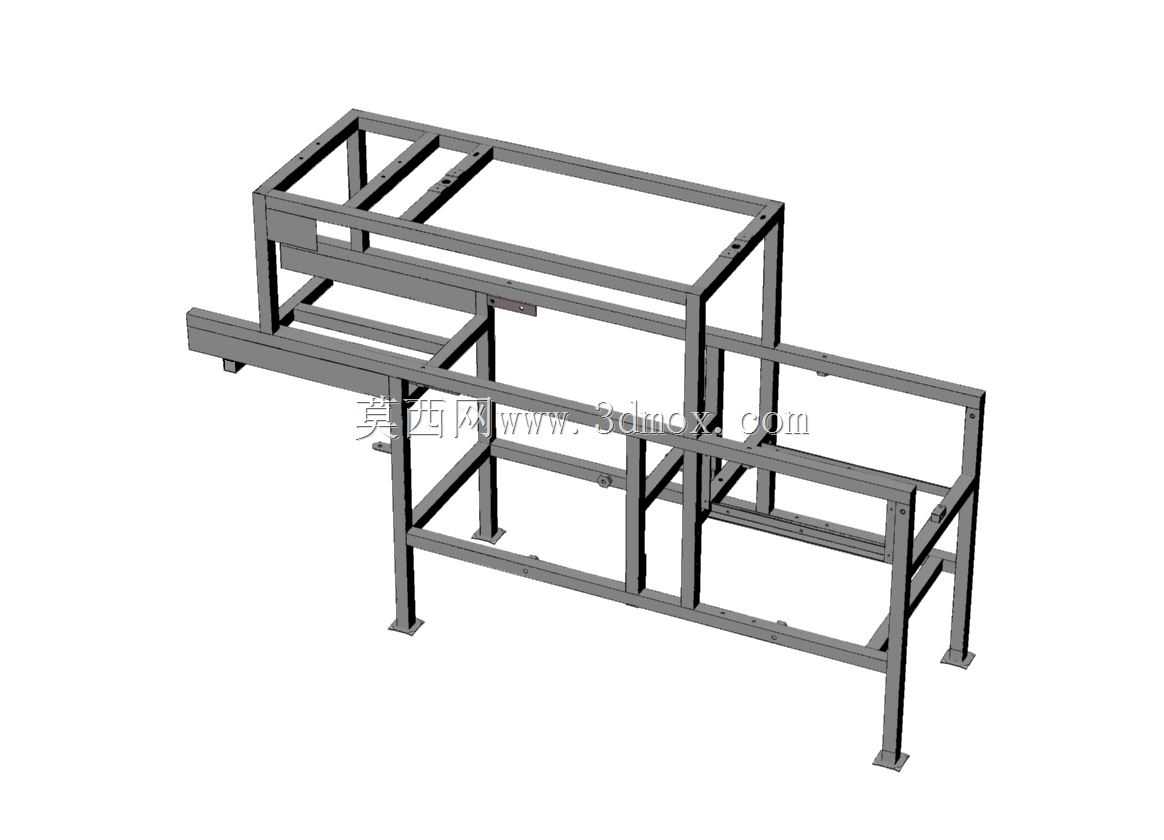

该机架为双层布局的工业输送线配套支撑结构，主要应用于轻工制造、电子装配、包装加工等行业的生产线工位段，承担上层作业台面、下层输送机构以及配套电气元件的承载与定位功能，是整条生产线的基础承载构件。从实际使用场景来看，这类机架常布置在生产线的中转、检测或者组装工位，上层框架可安装防静电工作台面、操作按钮盒、小型工装夹具，下层延伸出的悬臂段用于安装皮带输送线或者滚筒输送机构，实现工件在不同工位间的流转，上下层的空间预留可满足操作人员坐姿作业的腿部空间需求，同时也方便布置线缆、气路管线等辅助设施。

设计过程中优先考虑了结构的刚性与稳定性，整体采用矩形钢管焊接成型，主支撑立柱选用壁厚不小于3mm的标准矩形管，底部设置带安装孔的脚杯固定板，可通过膨胀螺栓与地面固定，也可搭配可调脚杯实现地面不平整情况下的水平调节，单根立柱的垂直承载能力经过受力校核，可满足上层台面放置150kg以内工装及工件、下层输送机构承载80kg以内流转工件的使用需求。框架的横向与纵向连接梁采用同规格矩形管，在受力集中的拐角处、悬臂段根部额外增加了三角形加强筋板，避免长期受载后出现焊接部位开裂或者框架变形的问题，悬臂段的伸出长度经过挠度计算，满载情况下的下挠量控制在0.5mm以内，不会影响输送机构的正常运行。

外形尺寸方面，整体框架总高度控制在1100mm左右，适配多数工业场景下的作业台面高度要求，上层框架的宽度为600mm，长度为1200mm，可适配标准尺寸的工作台面板安装，下层输送段的安装面高度距离地面750mm，符合常规皮带线的安装高度标准，方便与前后段生产线进行对接。安装边界上，机架底部的四个支撑脚的安装孔位横向间距为500mm，纵向间距为1100mm，现场安装时只需在对应地面位置预留膨胀螺栓安装位即可，框架侧面预留了多个M6的螺纹安装孔，用于固定线槽、气管接头以及光电传感器等附属配件，不需要后期在现场二次钻孔，可大幅缩短现场安装调试的周期。

结构设计上充分考虑了加工与装配的工艺性，所有管材的下料均采用激光切割工艺，切口平整无毛刺，焊接部位采用二氧化碳气体保护焊，焊后进行打磨去焊渣处理，整体框架焊接完成后经过时效处理消除内应力，避免后续使用过程中出现变形。框架表面可根据使用场景需求进行喷塑或者喷漆处理，具备基础的防锈防腐蚀能力，适配车间内的常规生产环境。上下层框架之间预留了250mm的高度空间，既可以满足操作人员放置腿部的需求，也方便后期对下层输送机构进行维护、更换皮带或者调整滚筒位置，不需要拆解上层结构即可完成常规维保操作。

从实际选型适配的角度来看，该机架的接口尺寸可适配多数标准规格的轻型皮带输送机构，上层台面的安装孔位按照通用工装的安装标准预留，可直接固定台虎钳、小型检测仪器、组装夹具等常用工位设备，框架的整体模块化程度较高，可根据生产线的实际长度需求进行多段拼接，拼接部位采用螺栓连接，不需要现场焊接，适配生产线快速搭建、灵活调整布局的需求。在受力设计上，除了静态承载的校核，也考虑了输送机构运行时的动态载荷影响，连接部位的螺栓均采用防松设计，避免长期振动下出现连接松动的问题，保障生产线长期稳定运行。
