医用一次性喉镜叶片多规格结构设计

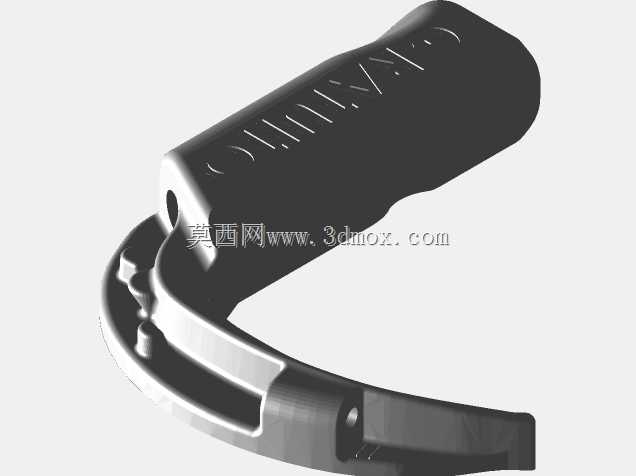

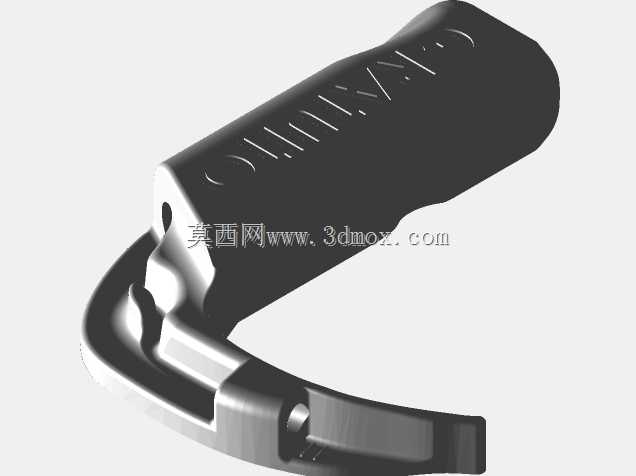

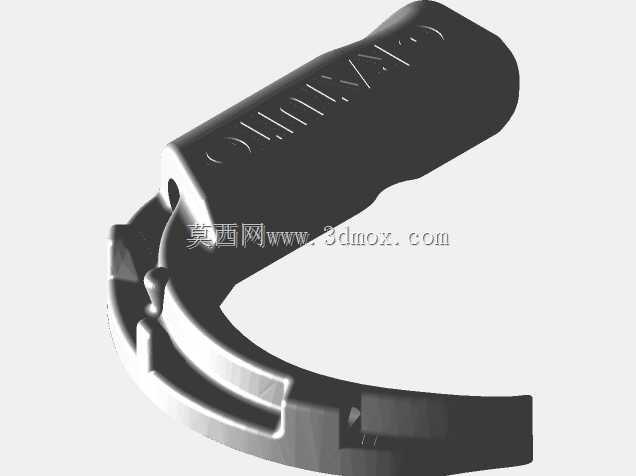

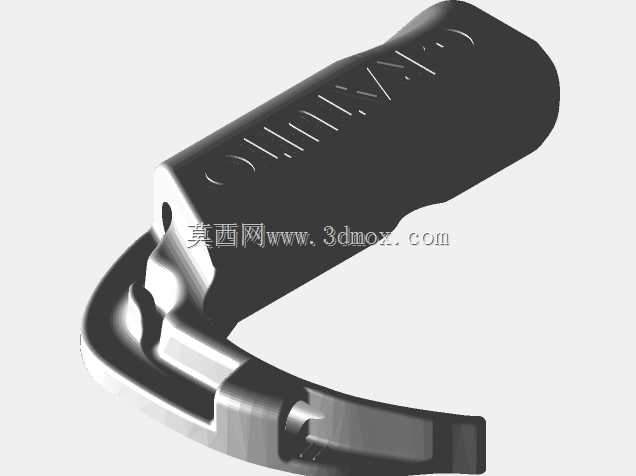

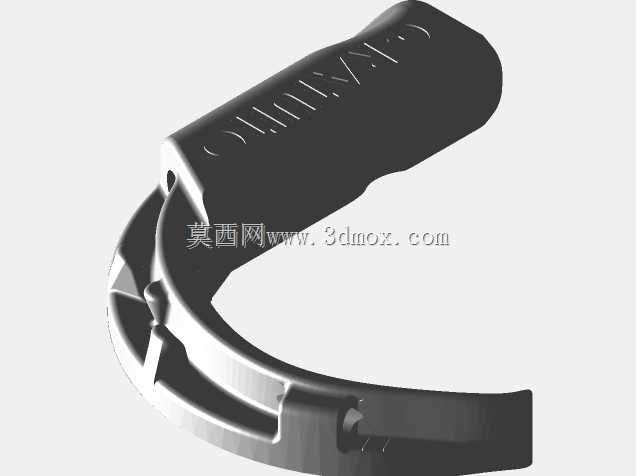

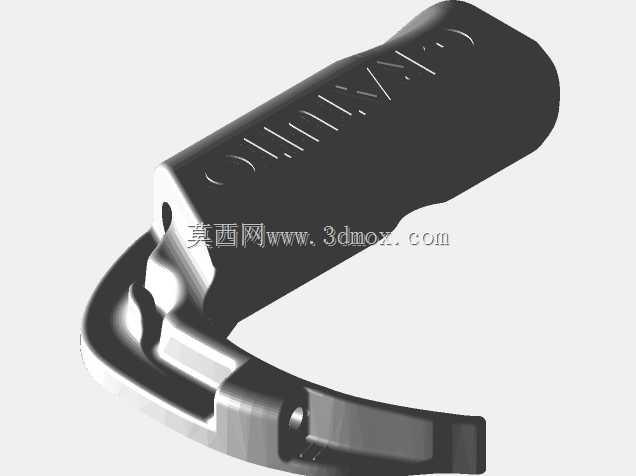

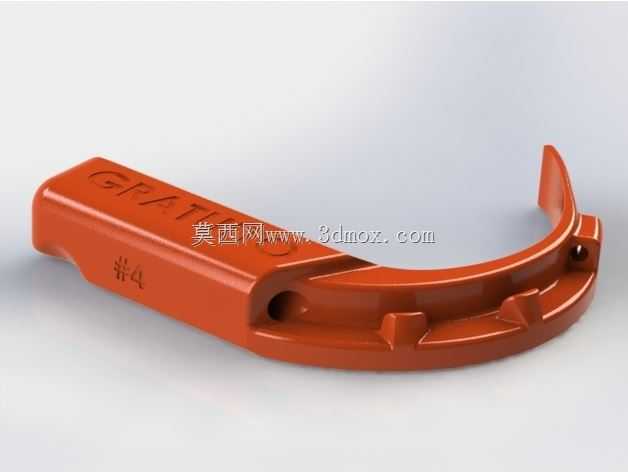

在临床气道管理场景中，喉镜是完成气管插管操作的核心辅助工具，直接决定了急救、全麻手术等场景下人工气道建立的效率与成功率，本次涉及的四款不同规格的一次性喉镜叶片，覆盖了从新生儿到成年肥胖患者的全年龄段使用需求，适配不同张口度、咽腔结构的患者气道条件。从实际临床使用逻辑出发，不同型号的叶片在曲率设计上做了差异化处理，#1型号适配新生儿与低龄婴幼儿，整体曲率半径更小，叶片宽度控制在8mm以内，能够适配婴幼儿狭小的口腔空间，避免操作中对稚嫩的口腔黏膜造成不必要的剐蹭；#2型号适配儿童与青少年群体，叶片长度延伸至90mm，曲率过渡更平缓，能够顺利越过会厌暴露声门；#3型号是临床最常用的成年普通体型患者规格，叶片长度120mm，压舌段做了1.5mm的加厚处理，避免长时间操作中出现形变影响视野；#4型号针对成年肥胖、短颈、小下颌等困难气道患者设计，叶片长度达到140mm，前端上翘角度额外增加5°，能够在有限的张口空间内顺利挑起会厌，减少反复插管造成的气道损伤。从结构设计细节来看，叶片主体采用符合医用级要求的高强度聚合物材质，整体为一体化注塑成型结构，表面做了哑光磨砂处理，避免手术灯光线反射造成的视野眩光，影响操作者对声门位置的判断。叶片侧面预留的标准卡扣结构，能够适配市面上绝大多数通用型喉镜手柄，卡扣配合公差控制在0.1mm以内，安装后无旷量，操作中不会出现叶片晃动移位的问题。叶片压舌面的凸起加强筋，一方面能够提升叶片整体的结构刚性，在挑起会厌时可承受最大15N的下压力而不发生弯折，另一方面筋位的弧度贴合人体舌体解剖形态，能够减少操作中对舌体的压迫，降低患者术后咽部不适的概率。叶片前端的圆滑过渡处理，所有边缘圆角均控制在R2以上，完全消除锐边，避免置入过程中划伤口腔、咽腔黏膜组织。从安装边界与适配性来看，四款叶片的手柄连接端尺寸完全统一，均采用标准12mm宽度的卡扣接口，无需更换手柄即可快速切换不同规格的叶片，适配急诊、手术室、ICU等不同场景下的快速操作需求。叶片整体为中空薄壁结构，壁厚均匀控制在2mm，既保证了结构强度，也控制了整体重量，单枚叶片重量不超过20g，长时间握持操作不会给操作者带来额外的手部负担。在设计过程中，充分考虑了一次性使用的场景需求，整体结构无清洁死角，注塑成型后无需二次组装即可直接包装灭菌，环氧乙烷灭菌后无材质析出风险，使用后可直接按医疗废物规范处置，避免交叉感染风险。针对临床操作中常见的视野遮挡问题，叶片的压舌段做了偏心设计，将主体结构向患者右侧偏移2mm，给操作者留出更充足的观察通道，无需过度调整叶片位置即可获得清晰的声门视野。不同规格叶片的标识采用模内刻字的方式直接成型在叶片表面，不会因为摩擦、消毒液浸泡出现标识模糊的问题，方便医护人员快速识别型号，避免错拿误用。
