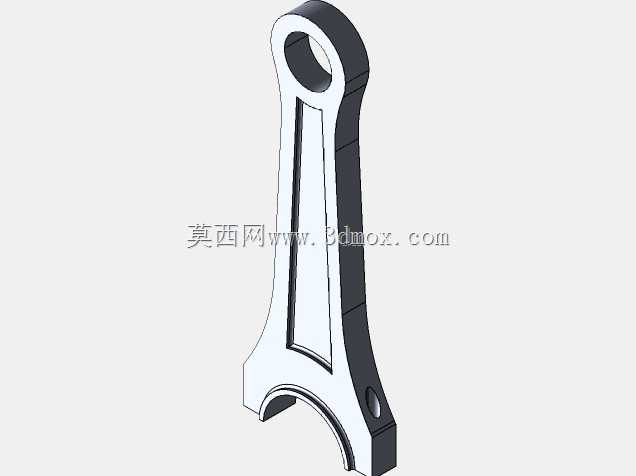

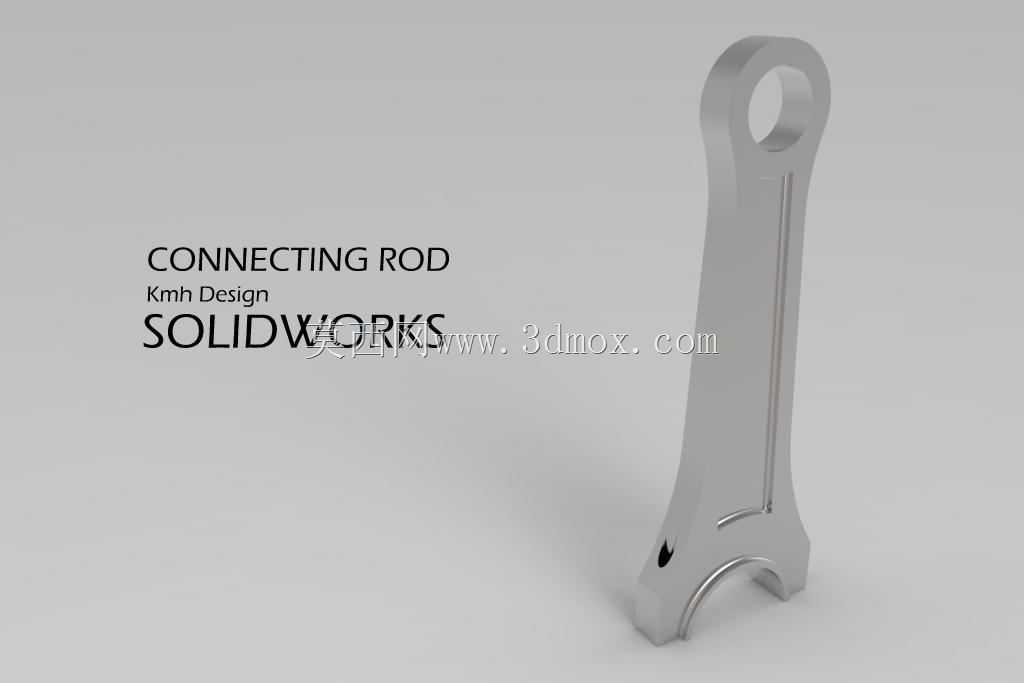

内燃机传动用连杆结构三维数模

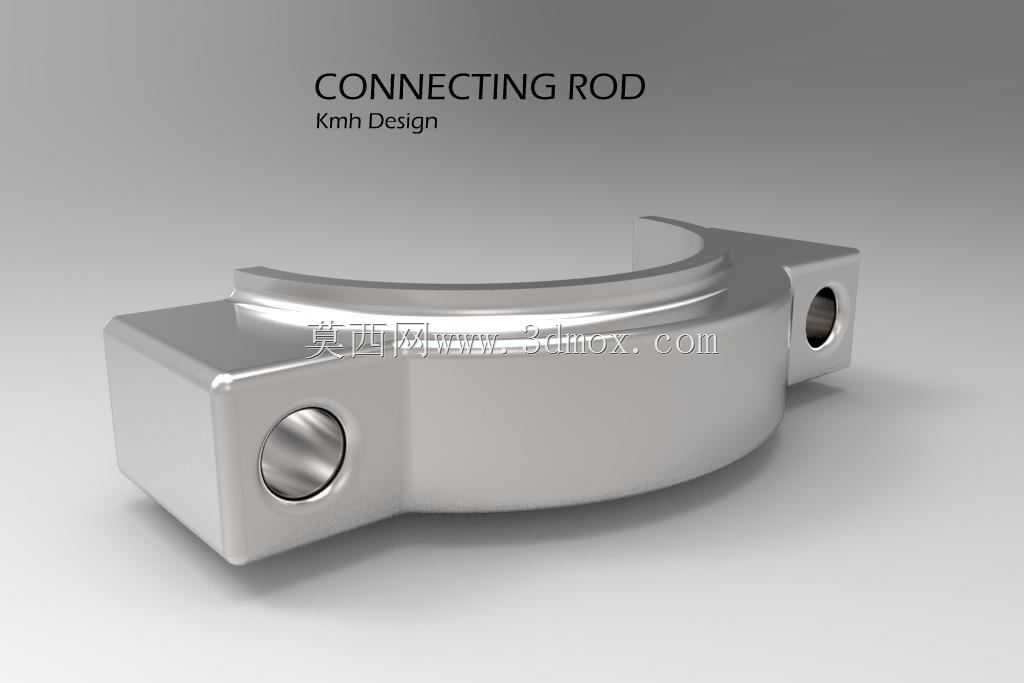

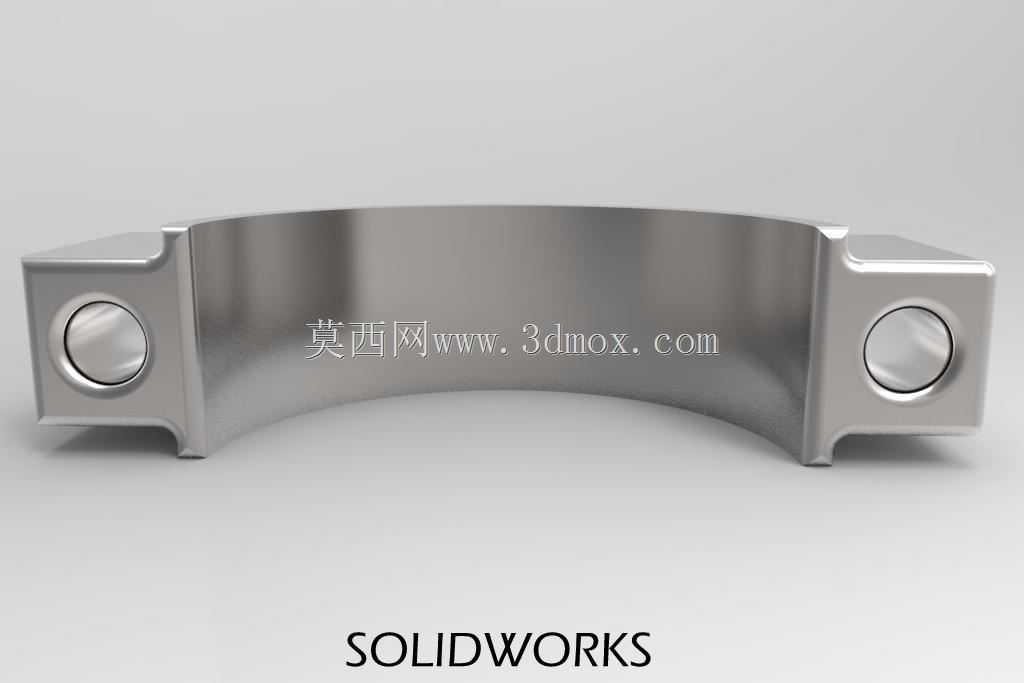

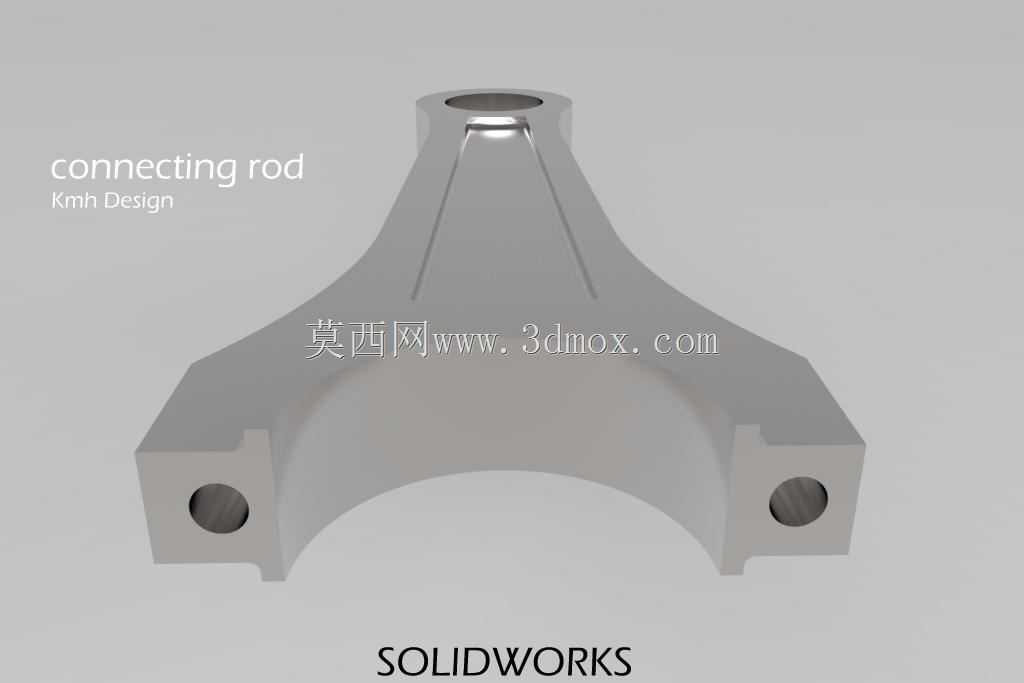

在往复式动力机械的传动链路里，连杆是连接活塞与曲柄的核心受力构件，日常接触最多的应用场景集中在车用内燃机、小型通用汽油机、往复式压缩机这类需要把直线往复运动转化为旋转运动的设备上，它的工作状态直接决定了整套动力机构的运行可靠性与动力传递效率。做这个结构的三维设计时，首先要捋清楚整个曲柄连杆机构的运动边界，不能只盯着单个零件的外形建模，得先把活塞销的安装位、曲柄销的配合尺寸先定下来，再顺着受力路径去排布杆身的结构。从受力角度看，连杆工作时要承受活塞传来的气体爆发压力，还要兼顾往复运动的惯性力、旋转过程的离心载荷，这些载荷是周期性交变的，所以杆身的截面不能做等直径的圆杆，多数量产机型里用的是工字形截面，这个结构能在同等重量下获得更高的抗弯截面模量，既可以降低往复运动的惯性质量，又能满足拉伸、压缩、双向弯曲的强度要求，建模的时候要注意工字形截面的过渡圆角，不能出现直角突变，不然应力集中的位置很容易在交变载荷下出现疲劳断裂。杆身两端的结构是完全不同的，小头端是和活塞销配合的位置，通常会压入耐磨的铜套或者直接做精加工的销孔，这个位置的尺寸要和活塞销的外径做间隙配合的公差预留，还要考虑润滑通道的布置，不少机型会在杆身里钻通细长的油道，把曲轴端带压力的润滑油引导到小头端，给活塞销和衬套提供润滑，建模的时候油道的位置要避开杆身的应力集中区，不能因为钻油道削弱了杆身的整体强度。大头端是和曲柄销连接的部分，绝大多数中小功率内燃机的连杆大头都是剖分式结构，分成杆身端和连杆盖两部分，用连杆螺栓把两者紧固在一起，这个剖分面的设计有平切口和斜切口两种，平切口加工方便，适合曲柄销直径较小的机型，斜切口则是为了满足装配时连杆能从气缸里顺利穿出的需求，毕竟大缸径机型的曲柄销直径比气缸内径大，平切口的大头没法穿过气缸完成装配，做三维建模的时候要注意剖分面的定位结构，常见的有定位套、锯齿定位、止口定位几种，要保证连杆盖和杆身装配后不会出现错位，不然曲柄销的配合圆度会被破坏，运行时会出现偏磨、烧瓦的故障。在确定外形尺寸和安装边界的时候，首先要核对活塞的行程，也就是曲柄半径的两倍，连杆的中心距直接影响整个机构的运动特性，中心距太短会让活塞的侧压力变大，加剧气缸壁的磨损，中心距太长又会让整个发动机的高度尺寸超标，所以要在整机布置的边界里选合适的杆长比，通常车用汽油机的杆长比在0.28到0.33之间。还要校核运动过程中的干涉情况，当活塞运行到上止点、下止点位置时，连杆小头不能和活塞的内部结构碰擦，大头旋转的时候不能和曲轴箱的内壁、平衡块产生干涉，连杆螺栓的头部和螺母位置也要留出足够的扳手操作空间，不然装配的时候没法打规定的拧紧力矩。另外，杆身的外形要做连续的过渡，从大头到小头的截面变化要平缓，所有的棱边都要倒圆角处理，不仅是为了降低应力集中，也方便后续锻造或者粉末冶金成型的时候的工艺性，要是做铸造或者锻造毛坯的话，还要预留合适的拔模斜度，加工面要留足加工余量，非加工面的粗糙度要符合毛坯成型的工艺要求。很多新手做连杆建模的时候容易忽略重量匹配的问题，实际量产里同一台发动机的几组连杆重量差要控制在很小的范围内，不然运转的时候会产生额外的振动，所以建模的时候可以提前算好零件的体积，在不影响强度的位置做去重设计，比如在大头和小头的非配合面做减重凹坑，把重量控制在设计要求的区间内。还有连杆螺栓的安装位置，要对称布置在剖分面的两侧，螺栓的预紧力要足够克服工作时大头端的张开力，不然运行中连杆盖松脱会造成严重的捣缸事故，建模的时候螺栓孔的位置要和螺栓的规格匹配，孔的深度要满足螺栓的拧入深度要求，不能出现螺纹孔深度不够或者螺栓通孔间隙过小的问题。从实际使用的场景看，不同用途的连杆设计侧重点也不一样，比如高转速的赛车发动机连杆，会优先选用高强度的锻钢材料，杆身做的更轻巧，降低往复惯性力，而低速大扭矩的柴油机连杆，杆身会做的更粗壮，重点提升结构的刚度和抗疲劳强度，承受更高的爆发压力。做这个三维数模的时候，所有的配合尺寸都要和对应的活塞、曲轴参数匹配，不能孤立设计零件，要把整个机构的运动仿真做一遍，确认全行程里没有干涉，受力路径顺畅，安装顺序合理，才能给后续的工程图绘制、毛坯制作、机加工提供准确的设计依据。
