轮式微型涂鸦作业机器人结构设计

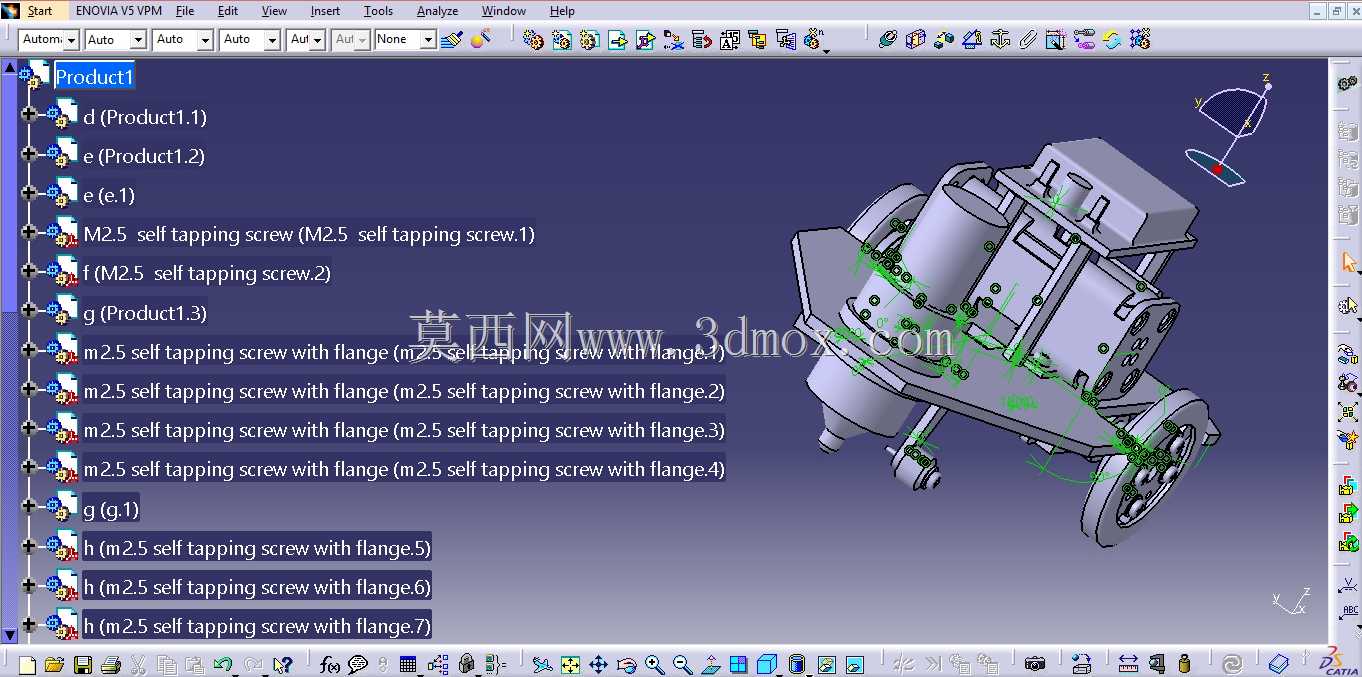

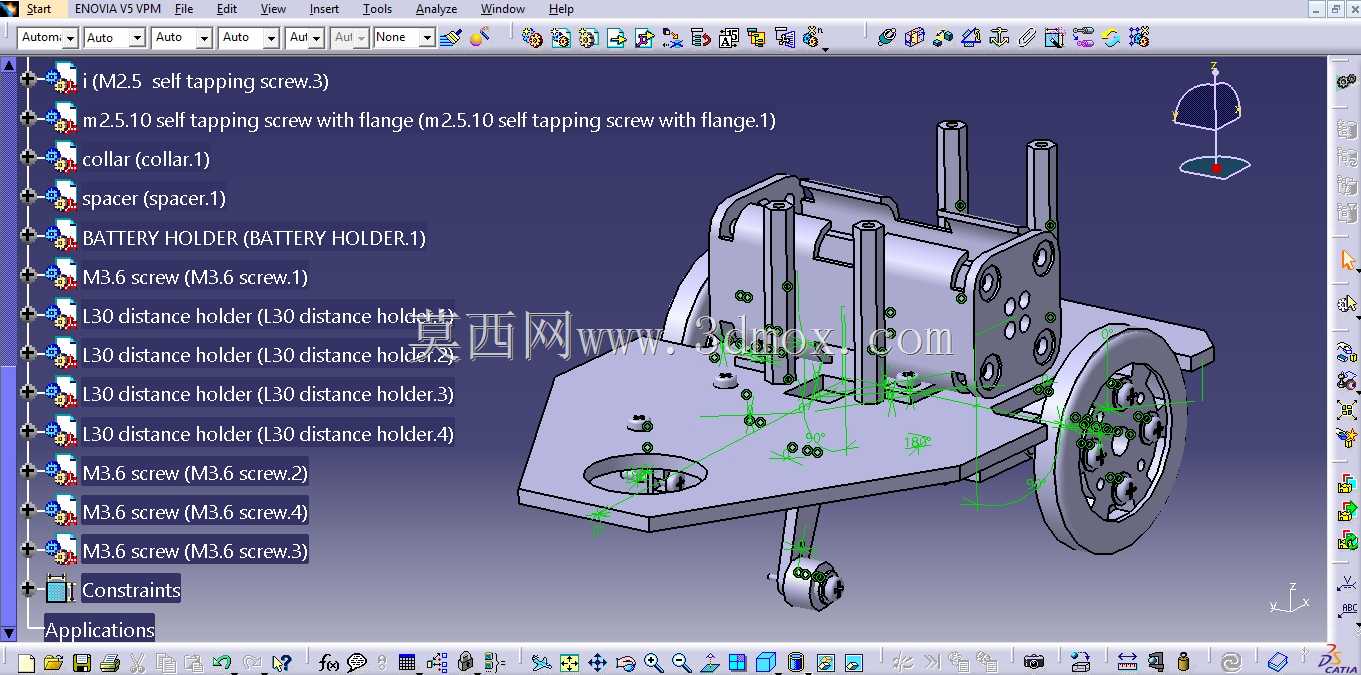

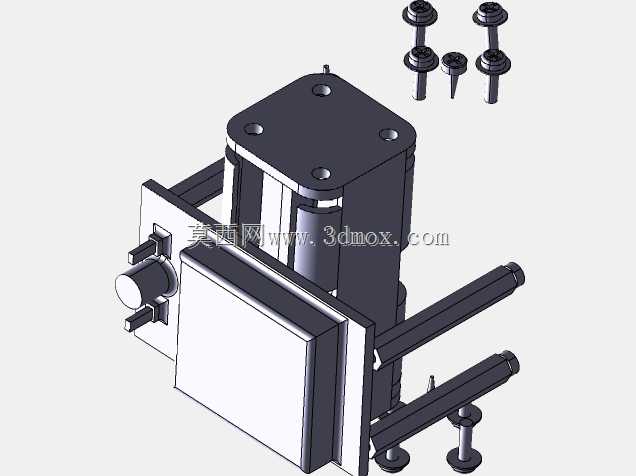

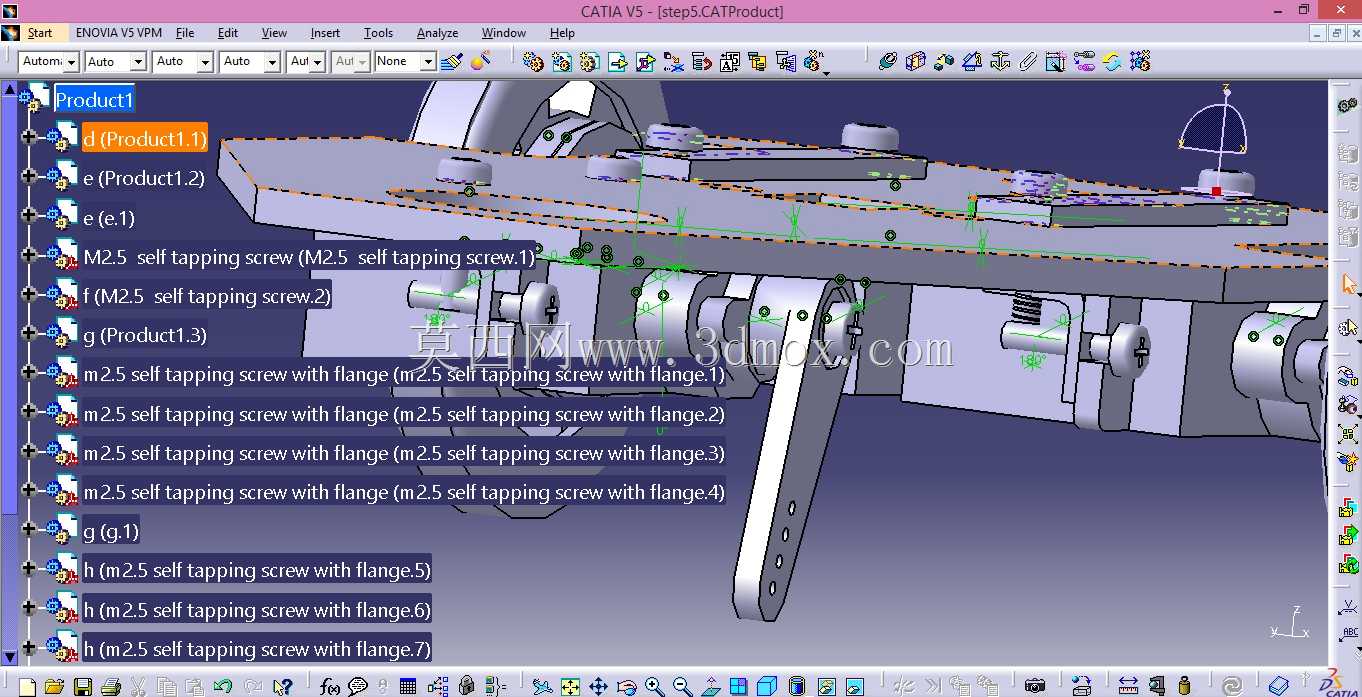

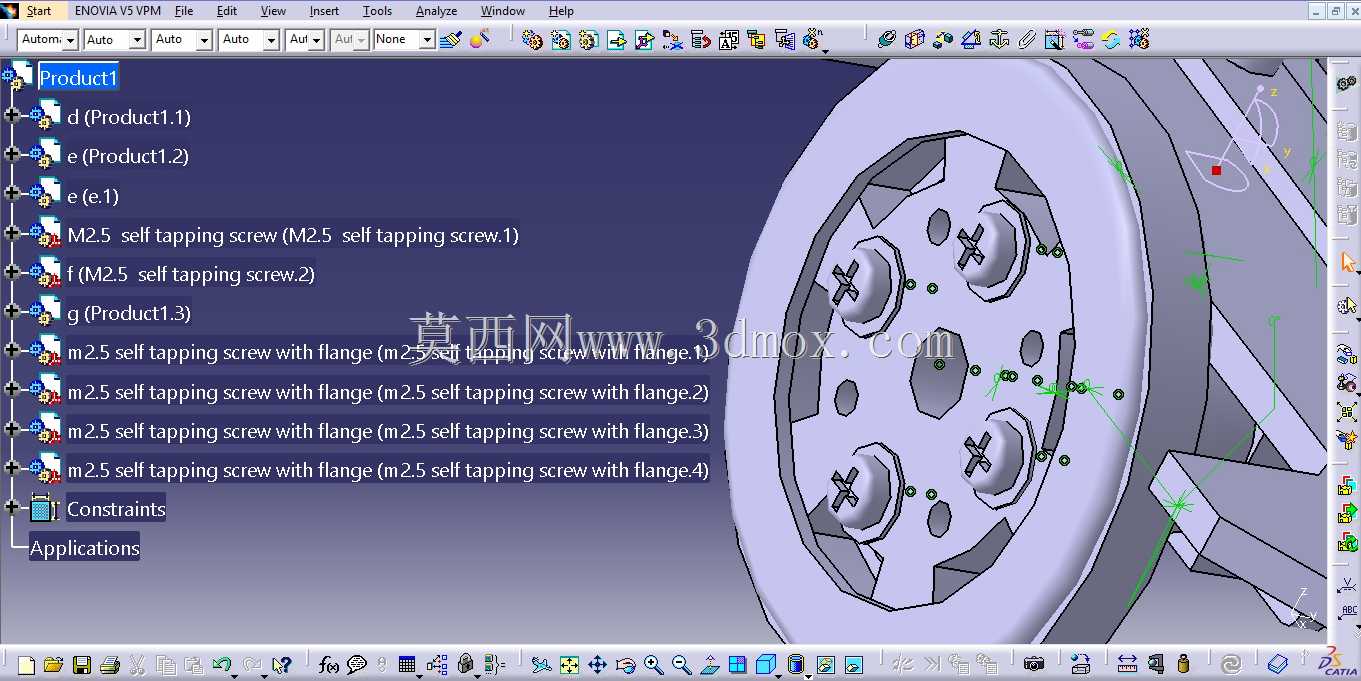

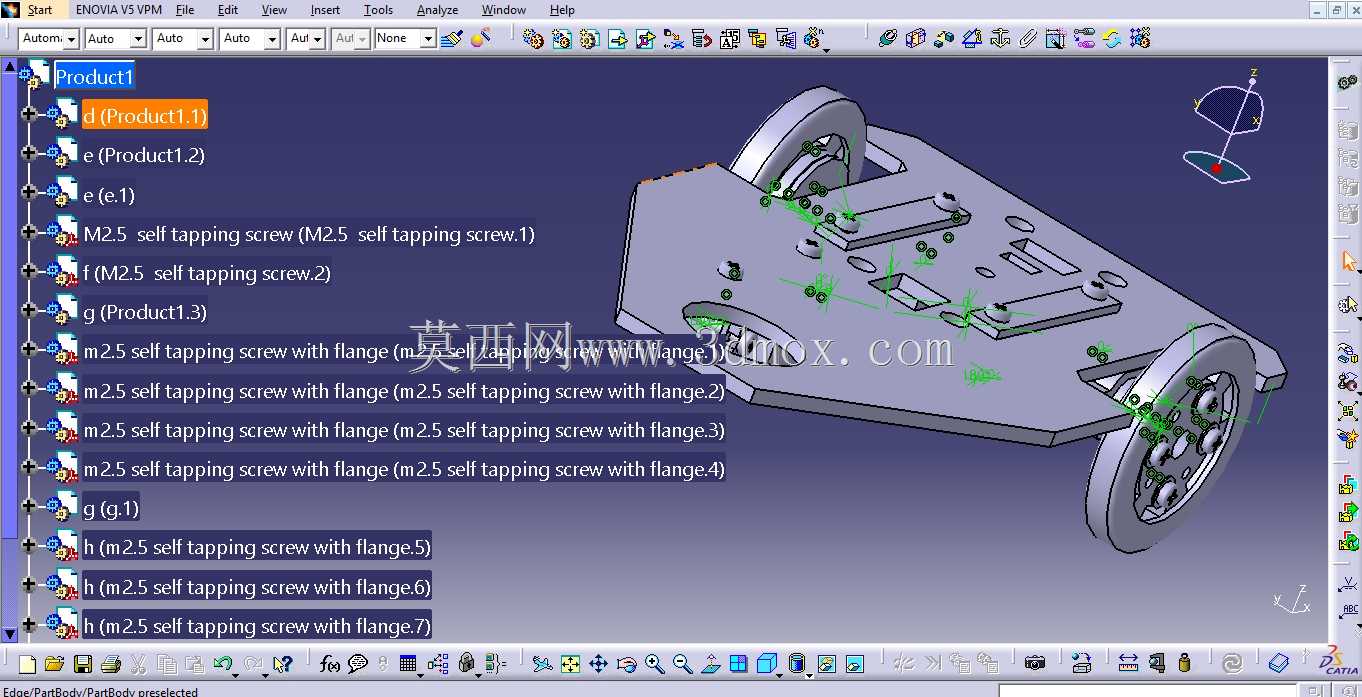

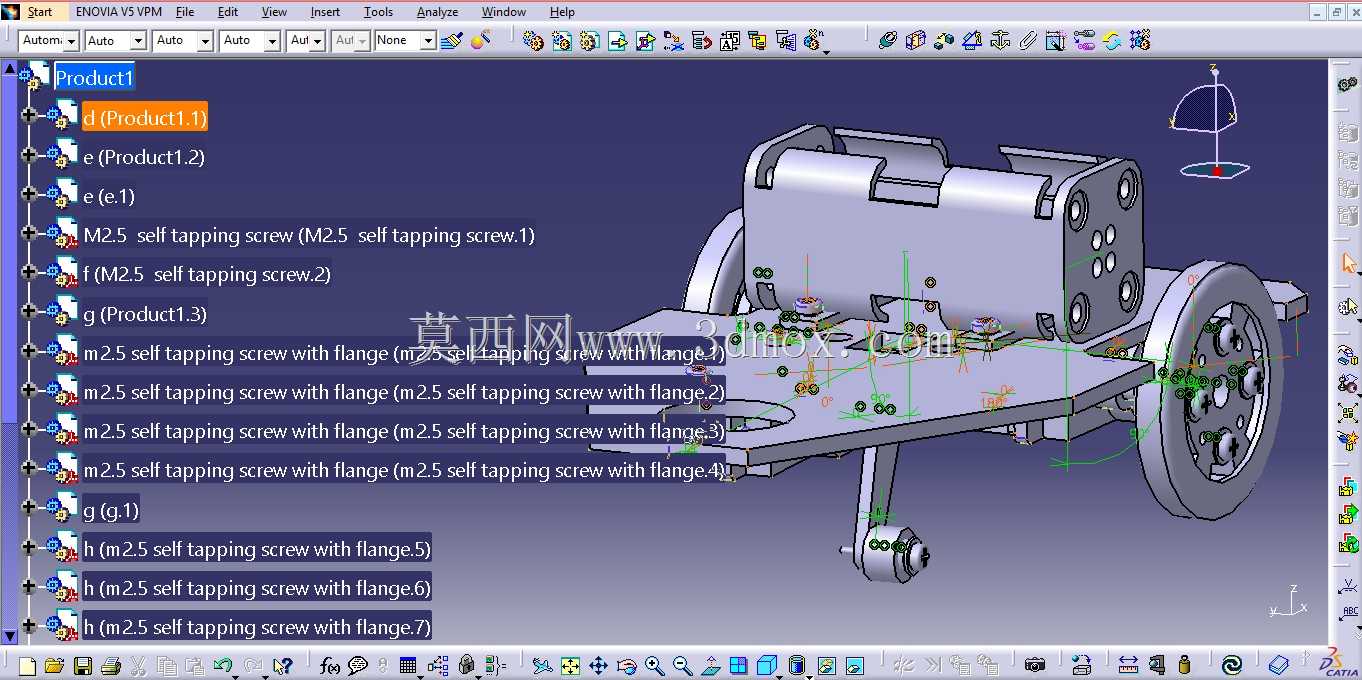

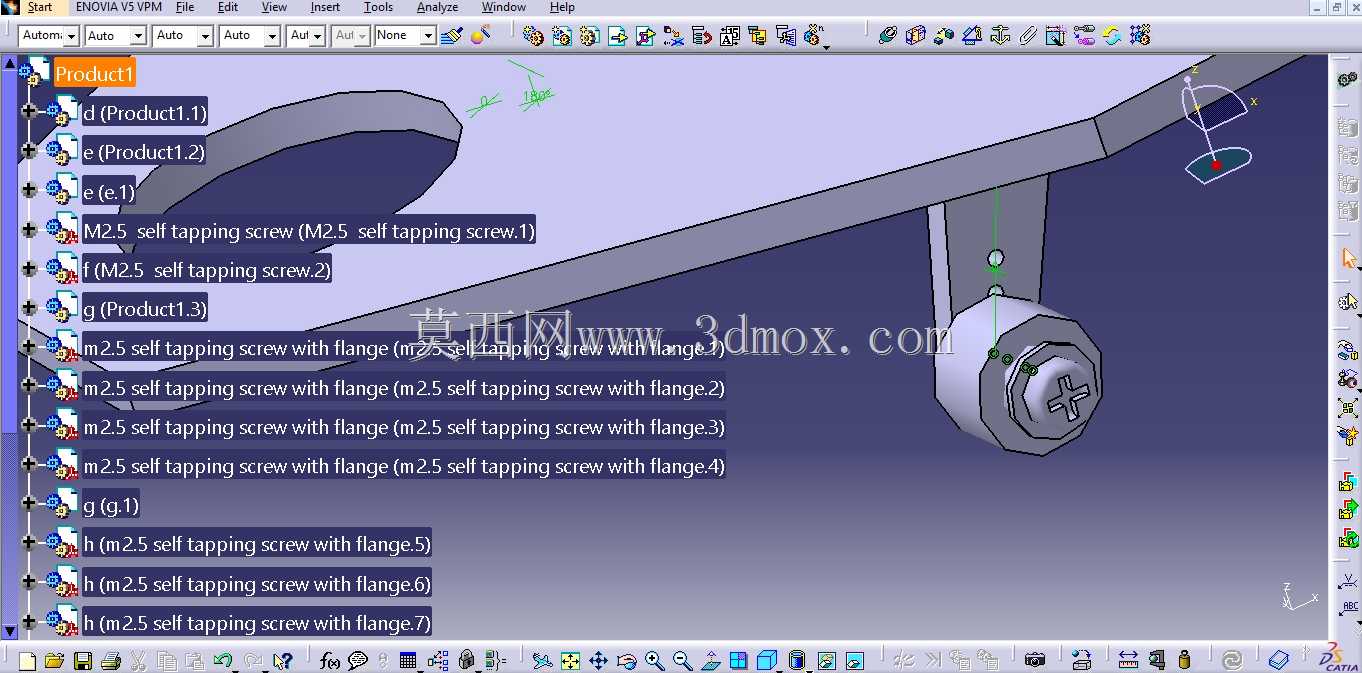

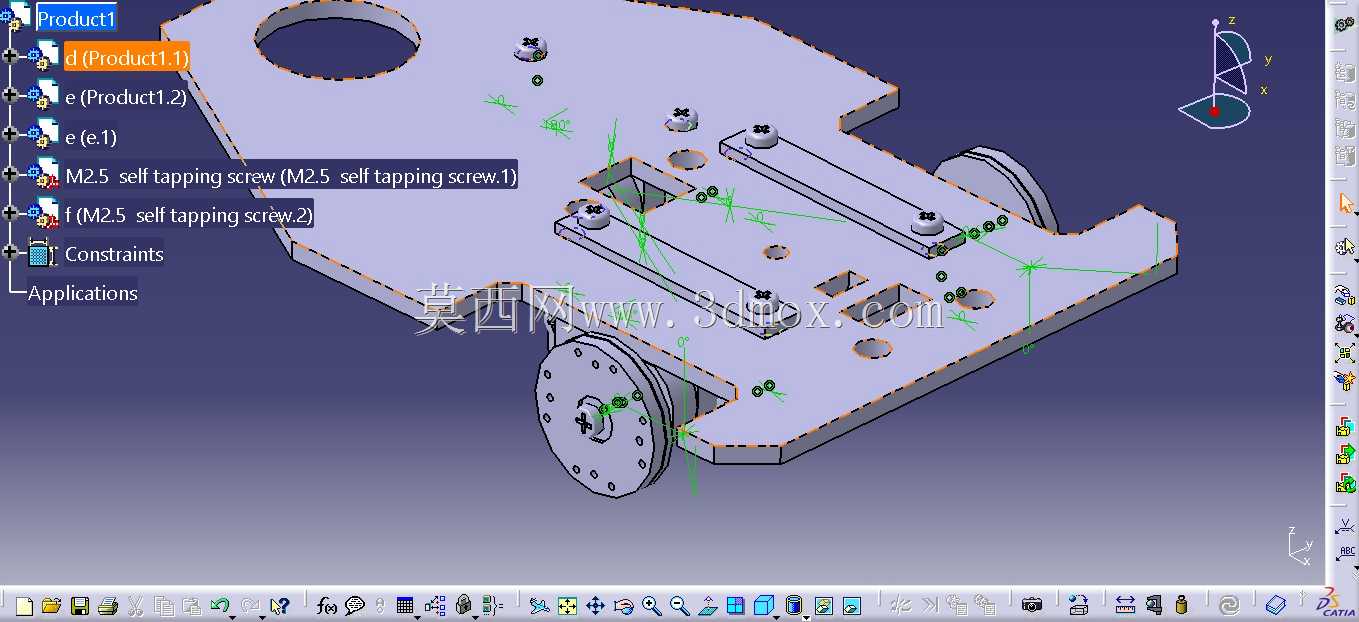

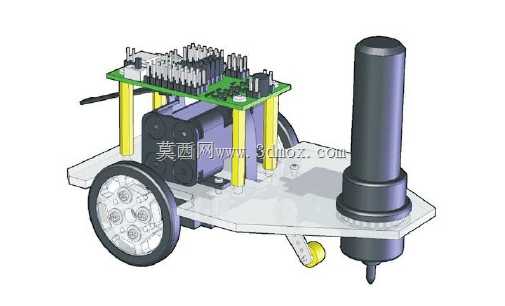

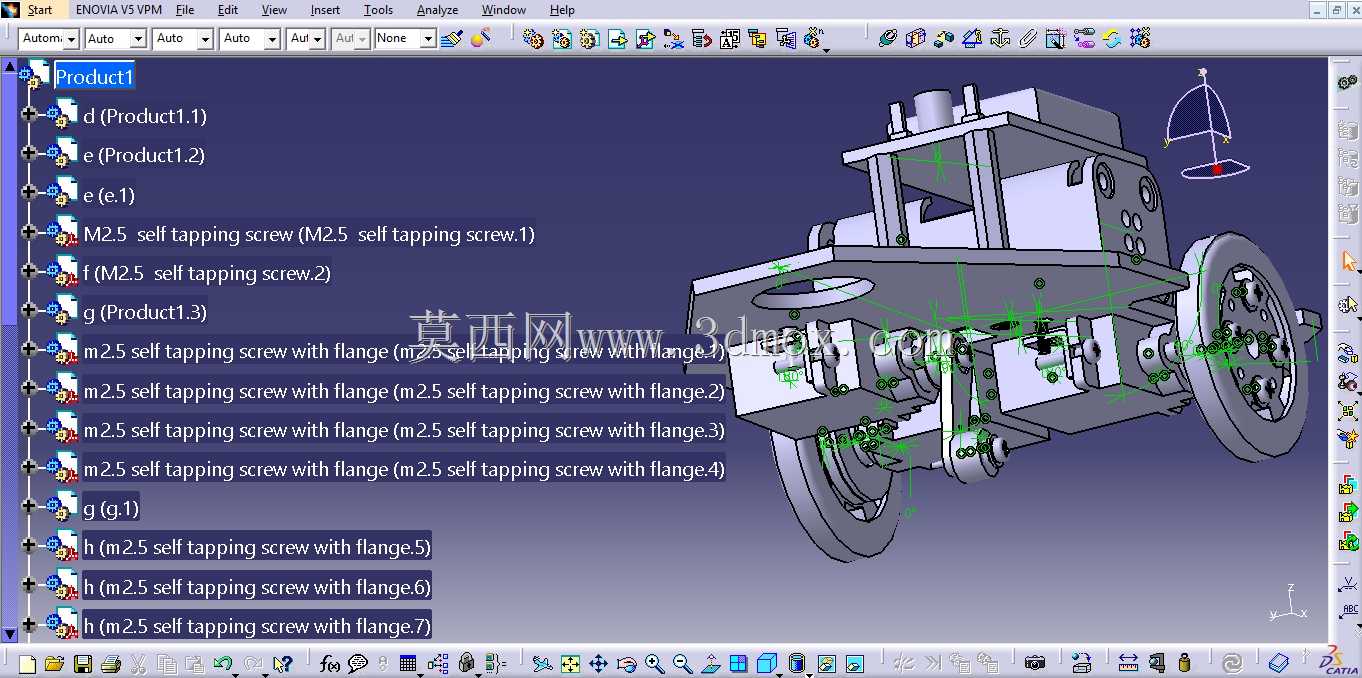

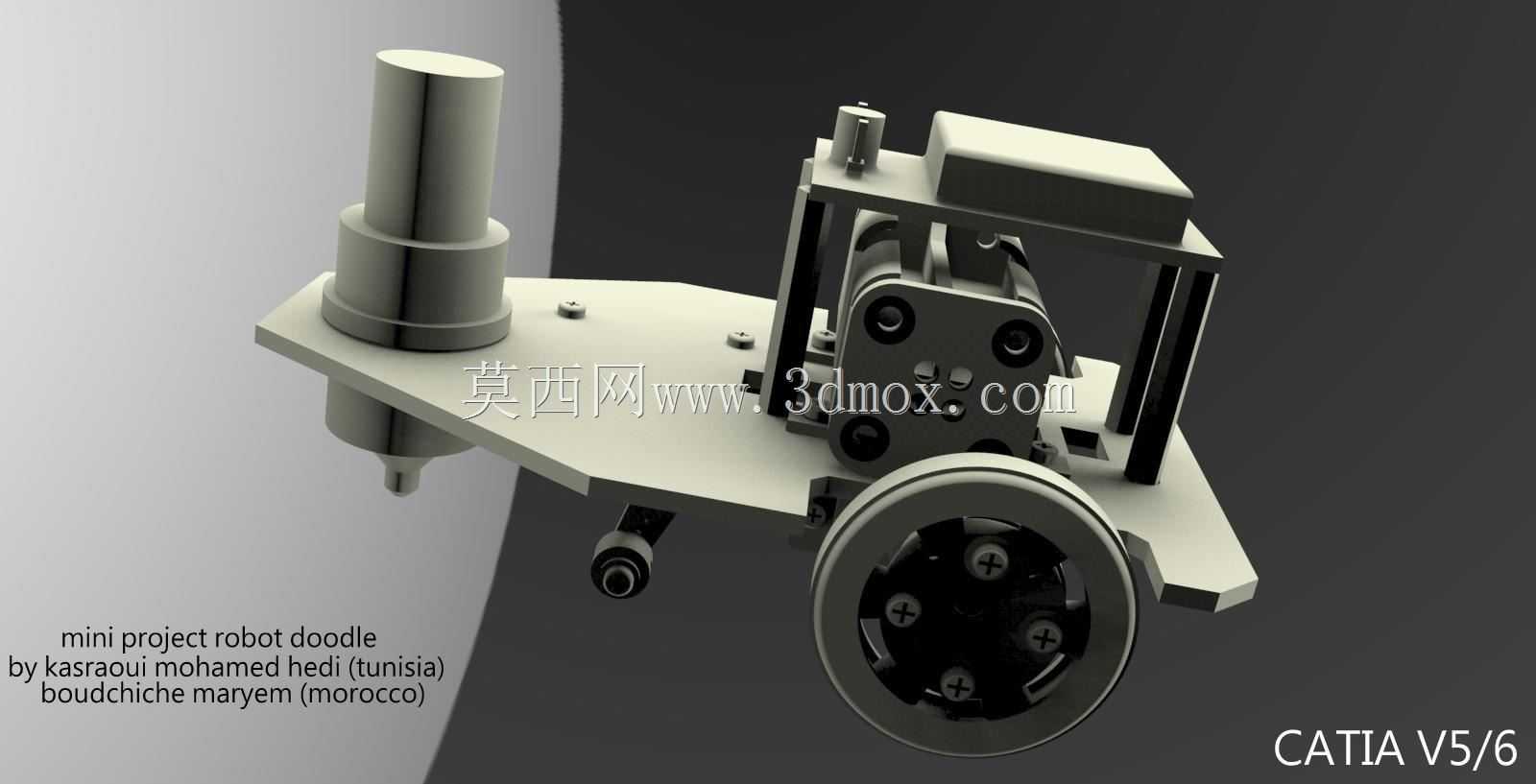

这款轮式微型作业载体，核心面向小范围平面的涂鸦绘制、小型标记喷涂类场景设计，可适配桌面文创制作、小型工件表面标识绘制、教学演示类移动作业需求，相比大型喷涂作业设备，其占地空间极小，能够在狭窄的平面区域内完成连续轨迹移动作业，不需要预留大尺寸的设备回转与操作空间。从结构布局来看，整体采用三轮移动架构，两个大直径驱动轮对称布置在载体中部两侧，后部设置一个小型万向从动轮，这种布局既保证了移动过程的稳定性，也能实现小半径转向，在有限作业区域内灵活调整行进轨迹，适配复杂曲线的涂鸦路径需求。主体承载框架采用板式拼接结构，所有安装孔位均对应紧固件规格做了适配设计，框架上预留的多组安装位，既可以固定涂鸦执行组件的安装支架，也能根据作业需求更换不同的执行末端，比如记号笔夹持架、小型喷涂头固定座等，拓展不同的作业功能。设计过程中优先考虑了装配的便捷性，所有连接紧固件均采用标准规格的自攻螺丝，不需要额外加工定制连接件，组装时仅需常规螺丝刀即可完成全部装配流程，框架上的定位孔做了对位设计，装配时不需要复杂的工装定位，就能保证各轮系、安装面的位置精度，避免因装配偏差导致的移动轨迹偏移问题。从安装边界来看，整体宽度控制在两个驱动轮的外沿尺寸内，长度方向从前端万向轮到后部框架端面的距离较短，高度方向预留的执行组件安装空间可适配不同长度的作业工具，不会出现工具与地面、框架干涉的问题。驱动轮的安装轴位做了同轴度限位设计，保证两个驱动轮转动时不会出现偏摆，移动过程中走行平稳，不会因轮系晃动导致绘制的线条出现抖动偏移。框架上部的空腔可容纳小型控制板、电池等电控组件，所有走线槽位都在框架结构上做了预留，避免线路外露与运动部件产生干涉。在实际作业场景中，这类微型移动作业载体可放置在平整的桌面、板材表面，按照预设的轨迹完成连续的图案绘制，相比人工手绘，其轨迹精度更高，线条一致性更好，也可用于教学场景中演示移动机器人的路径规划、运动控制原理，学生可通过拆装该结构理解轮式移动机器人的布局逻辑、紧固件选型思路、装配公差控制要点。结构设计中对各部件的受力做了简化考量，驱动轮位置的框架厚度做了局部加强，避免长期走行后框架出现形变，万向轮的安装位设置了高度微调余量，可根据地面平整度适当调整，保证三个轮子始终与作业平面贴合，不会出现驱动轮悬空打滑的问题。执行组件的安装面设置在载体前部，作业时工具尖端与地面的接触点位于两个驱动轮轴线的前方，移动过程中可通过调整两个驱动轮的转速差，精准控制绘制轨迹的曲率，完成直线、圆弧、复杂曲线的连续绘制。整体结构没有冗余的装饰部件，所有结构特征都服务于功能需求，安装孔位的间距、紧固件的选型都遵循通用机械设计规范，后续维护更换部件时可直接采购标准件替换，不需要单独定制加工配件。
