CATIA工程图标题栏绘图模板

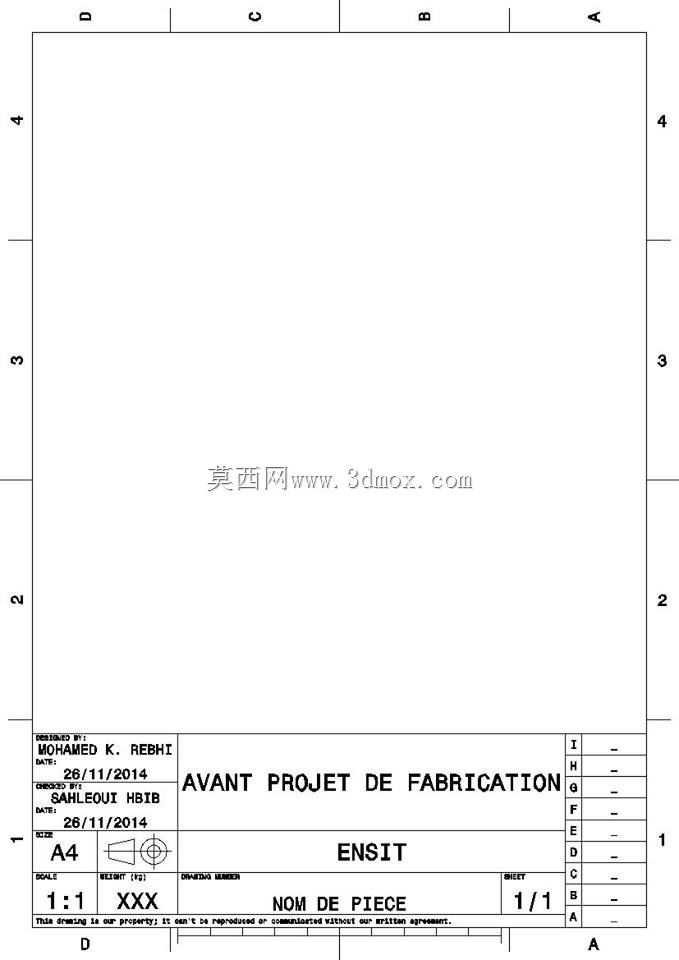

在日常机械结构设计的出图环节，工程图的标题栏是整套图纸信息传递的核心载体，所有零件、装配体的工程图都需要统一规范的标题栏来承载图幅比例、零件名称、材料标记、版本信息、投影标识等核心内容，直接影响车间加工、质检、装配环节的信息读取效率，避免因图面信息不统一导致的加工误解、版本错用等生产问题。这套绘图模板针对A4幅面的工程图出图需求设计，完全贴合机械制图的国标规范布局，标题栏固定布置在图幅的右下角位置，符合一线技术人员、车间操作人员的读图习惯，不需要每次新建工程图时重复绘制图框线条、调整标题栏位置，能大幅减少重复绘图的工作量，统一团队内部的出图标准。从设计思路来看，这套模板的图框边界严格匹配A4纸张的打印边距要求，外框采用粗实线绘制，内框根据装订需求预留了对应的装订边宽度，非装订边的边距也符合打印设备的可打印范围，避免打印输出时出现图框线条被裁切的问题。标题栏内部的单元格划分完全遵循机械制图的信息排布逻辑，预留了图幅比例、零件名称、材料牌号、图纸版本、页码信息、投影法标识的填写区域，每个单元格的尺寸都经过调整，既保证填写内容时不会出现空间不足的问题，也不会占用过多的图面绘图区域，给零件视图、尺寸标注、技术要求的排布留出足够空间。实际使用过程中，这套模板可以直接嵌入CATIA的工程图制图环境，作为新建工程图的默认模板调用，不需要每次手动调整线型、线宽、文字样式，模板内预设的文字高度、字体样式都符合机械制图的国标要求，汉字采用长仿宋体，数字和字母采用对应的工程字体，避免不同设计人员出图时字体不统一、线型粗细混乱的问题。在装配图的出图场景下，这套标题栏模板也可以配套明细栏使用，标题栏的上方预留了明细栏的对接位置，不需要额外调整位置就能直接生成标准的零件明细栏，适配零件图、装配图、焊接件图等不同类型的工程图出图需求。从安装边界来看，模板的图框外边缘和A4纸张边缘的距离完全适配主流的激光打印机、喷墨打印机的最小打印边距，不需要额外调整打印缩放比例，选择1:1打印就能完整输出所有图框线条和标题栏内容，不会出现边距过宽导致图面缩小、或者边距过窄导致内容裁切的问题。对于中小型机械设计团队来说，统一使用这类标准化的绘图模板，能快速规范整个团队的出图标准，新入职的设计人员不需要重新学习团队的制图规范，直接调用模板就能输出符合要求的工程图，减少校审环节的格式修改工作量，让设计人员把更多精力放在结构设计、尺寸校验、工艺合理性验证上，而不是重复调整图框、标题栏这类基础格式内容。在车间实际生产场景中，统一格式的标题栏能让质检人员、加工操作人员快速定位到需要的零件信息，不需要在不同格式的图纸上反复寻找比例、材料、版本信息，大幅提升读图效率，减少因信息位置不固定导致的信息错漏，比如加工时看错比例导致零件尺寸整体缩放、错用旧版本图纸导致零件报废这类常见的生产问题，都能通过标准化的制图模板得到有效规避。这套模板的线条层级也做了明确区分，图框外框采用粗实线，内框和标题栏分隔线采用对应粗细的实线，文字层级根据信息重要程度做了区分，比如零件名称、图号这类核心信息预留了更大的单元格和更大的字高，辅助信息采用更小一级的字高，保证图面信息主次分明，读图时能第一时间捕捉到核心内容，不会出现所有文字大小一致导致的重点不突出问题。在和PDM、PLM系统对接的场景下，标准化的标题栏单元格位置也方便系统自动提取图纸的图号、零件名称、材料、版本等属性信息，不需要手动录入系统信息，减少属性录入的错误率，提升图纸管理的效率。
