带法兰凸台方形安装座机械构件

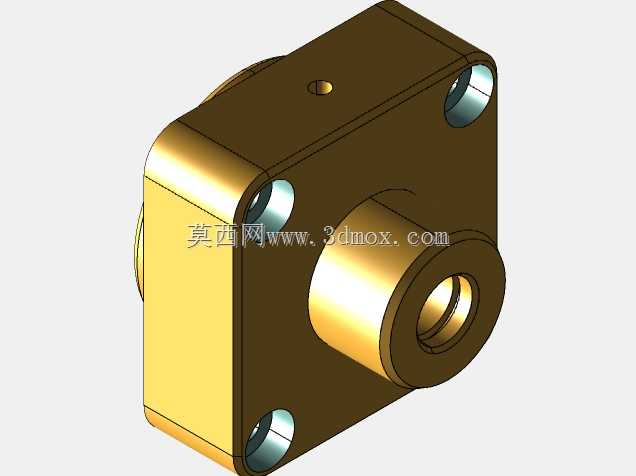

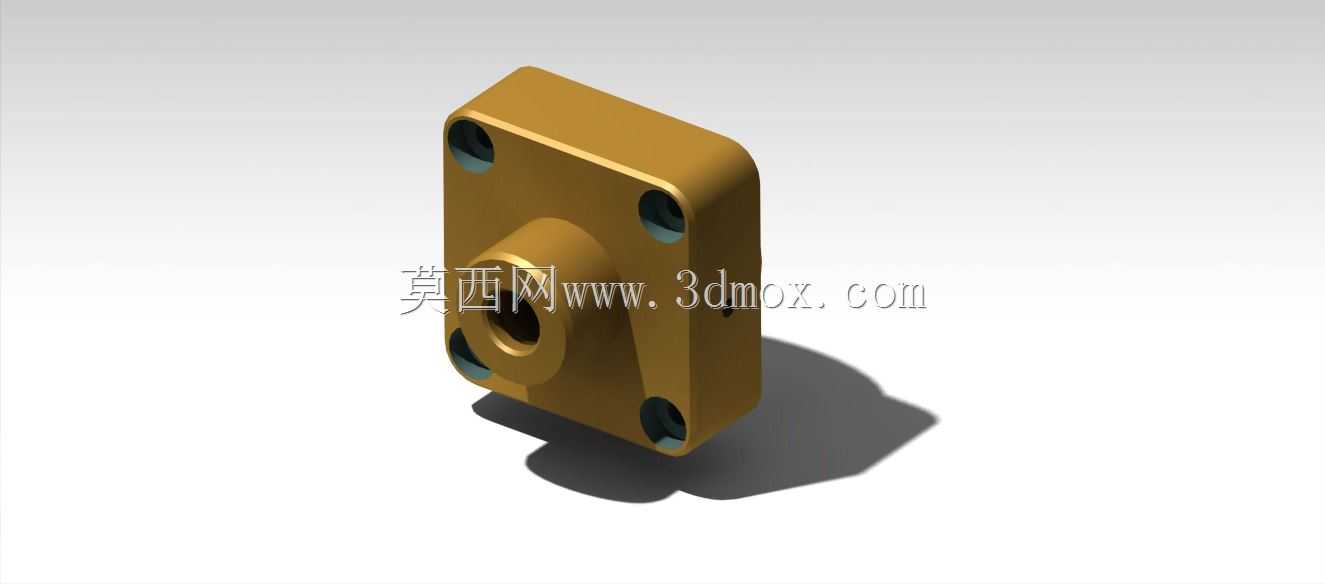

这类带凸台的方形安装基座，在轻工自动化输送线、小型工装夹具定位单元、检测设备的传感器安装支架模块里应用十分普遍，很多做非标设备的结构工程师在做工位布局时，都会优先选用这类结构紧凑的安装件来承载小型导向轴、气动接头或者检测元件，它不需要额外做复杂的转接结构，直接通过四个角的安装孔就能固定在铝型材框架或者设备台板上，能大幅减少装配时的配做工作量。从结构设计逻辑来看，主体采用方形块体作为承载基体，是因为方形结构在安装时更容易找正定位，不需要额外做防转结构，四个角对称布置的沉头安装孔，能让固定螺栓的头部完全沉入基体内部，不会在安装面形成凸起干涉相邻部件，避免装配时出现零件卡滞的问题。正面伸出的圆柱形凸台是核心功能部位，凸台中心的通孔是穿装轴类零件或者气路、油路接头的通道，凸台的外圆尺寸是和配套的衬套、锁紧螺母做适配的，设计时特意把凸台和方形基体做了一体化的圆角过渡，避免直角连接处出现应力集中，在设备长期运行产生振动的工况下，不会因为应力集中导致基座根部出现裂纹。做这类零件的三维建模时，首先要确定安装边界尺寸，方形基体的边长要匹配常用的40系列、50系列铝型材的槽距，保证四个安装孔能直接对齐型材的中心槽，不需要额外打孔转接，基体的厚度要根据承载的载荷来定，一般承载10kg以内的侧向载荷时，基体厚度控制在15-20mm就能满足刚度要求，不会在受力时出现明显形变。凸台的伸出长度要根据安装面到被固定零件的间距来确定，要保证凸台穿过安装面板后，能有足够的长度安装锁紧件，同时凸台根部的圆角半径不能小于1mm，避免加工时刀具在直角处出现让刀，也能减少热处理时的开裂风险。四个安装孔的沉头深度要匹配对应规格内六角螺栓的头部高度，保证螺栓拧紧后头部端面低于基体安装面0.2-0.5mm，既不会凸起干涉，也不会因为沉头过深降低螺栓的连接强度。中心通孔的尺寸公差要根据穿装的零件来定，如果是穿装导向轴做滑动支撑，孔的公差要选H7级，内壁粗糙度要达到Ra1.6，方便后续压装铜套或者直线轴承；如果只是穿装气管或者线缆，公差可以放宽到H9级，降低加工成本。在实际设备装配场景里，这类安装座经常被用来固定小型直线光轴的端部，作为简易导向机构的支撑座，相比圆形的法兰安装座，方形的结构在调整位置时，可以沿着型材的槽方向做小范围的滑移调整，调整到位后再拧紧螺栓固定，对装配时的位置误差包容度更高。还有部分检测工位会用这类安装座固定光电传感器或者接近开关，凸台的中心孔刚好可以穿过传感器的螺纹本体，用两个螺母从凸台两侧锁紧，就能方便调整传感器的伸出长度，适配不同的检测距离需求。设计这类零件时还要注意安装面的平面度要求，和设备框架贴合的背面平面度要控制在0.05mm以内，保证安装后基座不会出现倾斜，避免上面固定的轴类零件或者传感器出现角度偏差，影响设备的运行精度。另外四个安装孔的位置度公差要控制在0.1mm以内，保证和铝型材的槽位对齐，不会出现螺栓穿不进去的问题。很多新手工程师在做这类零件设计时，容易忽略凸台和基体连接处的壁厚，要是凸台的内孔过大，导致连接处壁厚小于3mm，在受到侧向冲击载荷时很容易出现断裂，所以建模时要随时检查关键部位的壁厚，保证最小壁厚满足材料的强度要求，常用的6061铝合金材质做这类零件时，最小壁厚不小于2.5mm就能满足常规工况的使用需求，要是用POM等工程塑料制作，最小壁厚要适当加大到3mm以上，避免注塑或者机加工时出现变形。
