六角锁紧螺母标准件三维结构

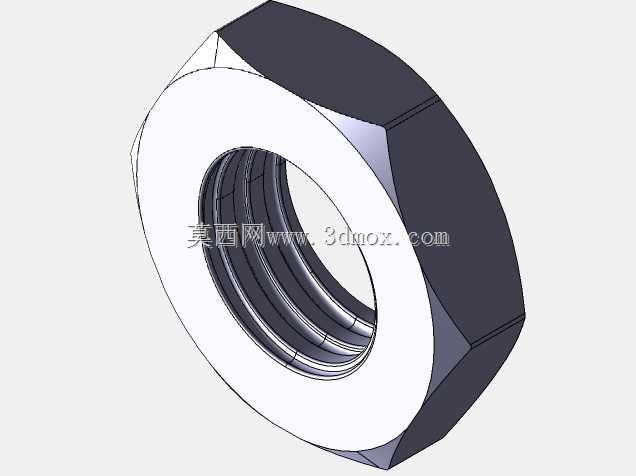

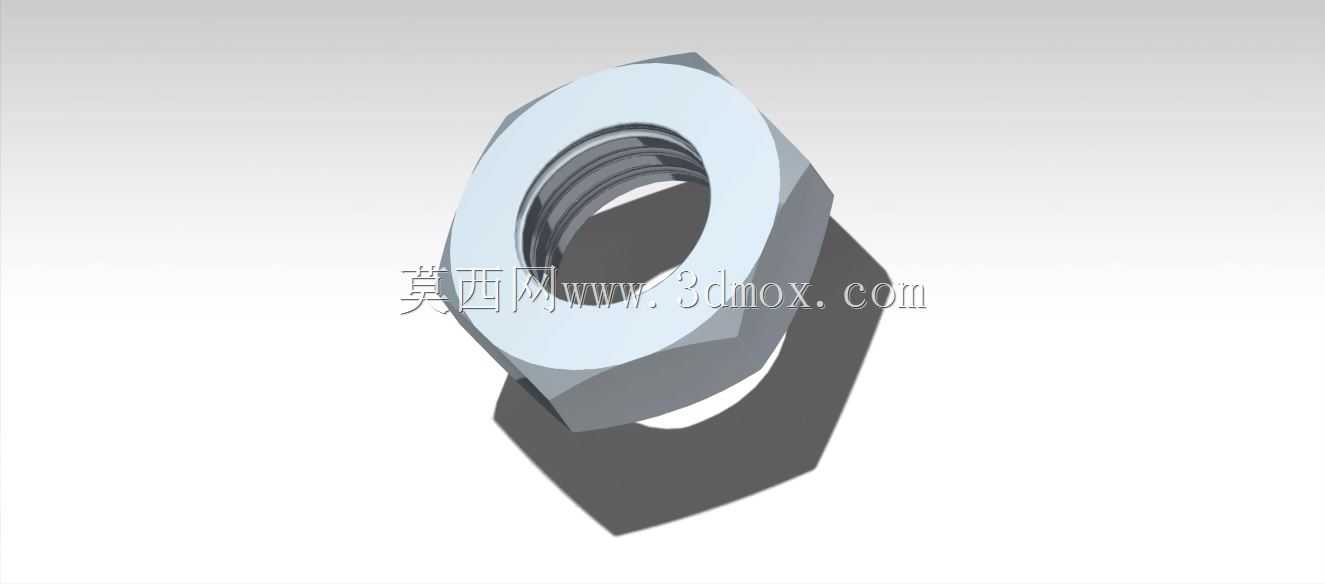

做机械结构设计的同行大多有体会，紧固件选型从来不是小事，哪怕是最常见的六角螺母，建模时如果忽略了安装边界、螺纹配合公差，后续装配环节很容易出现干涉、锁不紧甚至滑牙的问题。这个六角螺母的三维建模，完全是按照常用公制紧固件的实际加工逻辑搭建的，不是那种只拉个六角柱掏个螺纹孔的简化模型，从六角对边、对角的尺寸公差，到内螺纹的牙型角、收尾退刀结构，甚至螺母端面的倒角细节都做了还原，完全可以直接用来做装配干涉检查、工装夹具设计的参考。

从实际应用场景来说，这类六角螺母覆盖的工况太广了，小到桌面级自动化设备的型材架连接，大到工程机械的结构件紧固，只要是用到螺栓螺柱的可拆卸连接部位，基本都能看到它的身影。很多新手建模时容易犯的错，就是直接按理论螺纹尺寸建模，忽略了螺母实际的壁厚——要知道不同强度等级的螺母，对边厚度、整体高度都有对应标准，比如8.8级配套的螺母和4.8级的，高度尺寸就有细微差别，如果按统一尺寸建模，后续出BOM表选型时很容易选错强度等级，设备运行时受振动载荷影响就可能出现松脱。

建模时的思路其实是跟着加工工艺走的：先确定螺纹公称直径，反推六角头的对边尺寸，这个尺寸要考虑扳手的作业空间，比如M10的螺母对边是16mm，建模时就要给套筒或者开口扳手留出至少2mm的周边间隙，不然装配时扳手卡不进去，现场装配工人只能打磨螺母或者修改周边结构，反而耽误工期。内螺纹部分没有做简化的装饰螺纹，而是按照6H公差带的牙型做了实体建模，这样在做运动仿真或者受力分析时，可以更直观地看到螺纹啮合的接触面积，不会出现因为螺纹简化导致的受力计算偏差。

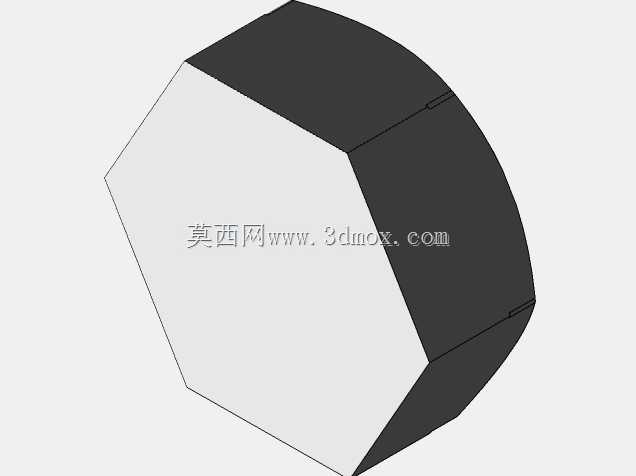

安装边界这块，模型里特意还原了螺母两端的15度倒角，这个细节很多人不在意，实际装配时倒角一是能引导螺栓顺利旋入，避免螺纹第一牙被撞坏，二是能让螺母端面和被连接件表面更贴合，尤其是被连接件表面有喷漆、镀锌层的时候，倒角可以刮掉接触面的浮层，保证锁紧时的接触面积足够。另外螺母的六角棱边也做了微小的倒钝处理，不是尖锐的直角，这也符合实际冷镦加工的工艺特征，冷镦成型的螺母棱边本来就不会是绝对锋利的，建模时加上这个细节，导出工程图时标注的尺寸才会和实际采购的标准件一致，不会出现加工出来的零件和螺母装不上的问题。

很多人觉得标准件没必要自己建模，直接调标准库就行，但实际做非标设计时，经常会遇到需要修改螺母局部结构的情况，比如需要在螺母侧面钻顶丝孔做防松，或者需要加焊垫片做防转，这时候有一个参数化的、完全符合实际尺寸的螺母模型，修改起来比调标准库的只读文件方便太多。这个模型的所有尺寸都是可编辑的，改一下螺纹公称直径、六角对边尺寸、整体高度，就能快速生成不同规格的螺母模型，不用每次从头开始画，能省不少重复建模的时间。

从实际使用的角度说，这类六角螺母的防松设计也是选型时要考虑的，比如振动工况下要配合弹垫、止动垫片或者螺纹胶使用，建模时如果把螺母和配套的弹垫、平垫的装配间隙都考虑进去，后续做整机装配时就不会出现弹垫放不进去、螺栓露出螺纹长度不够的问题。很多新手做装配时，螺栓露出螺母的长度只留1-2牙，实际按照装配规范，螺栓应该露出螺母2-3牙才能保证锁紧强度，这个模型的高度尺寸是严格按照标准来的，装配时只要螺栓长度选对，就能自然满足露出牙数的要求，不用反复核对尺寸。

另外，做三维布线或者管线布置的时候，如果螺母模型是简化的，很容易出现管线和螺母棱边干涉的问题，这个模型还原了螺母的真实外形轮廓，布线时可以准确判断管线的走线路径，避免后续生产时出现管线被螺母棱边磨破的隐患。尤其是在电气柜、自动化设备的走线槽附近，紧固件的外形尺寸直接影响走线空间，差个几毫米可能就要重新调整走线方向，有准确的模型就能提前规避这类问题。
