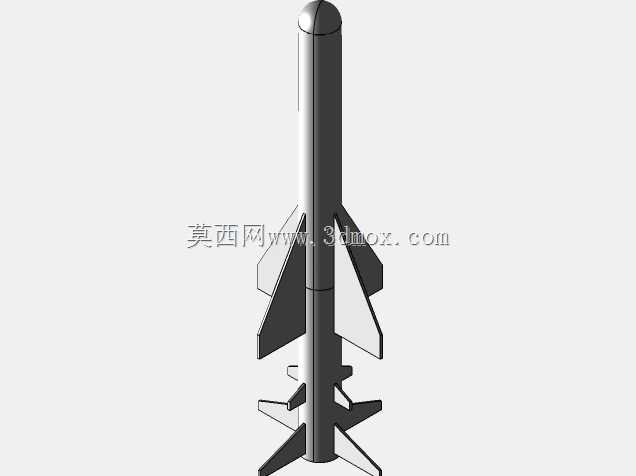

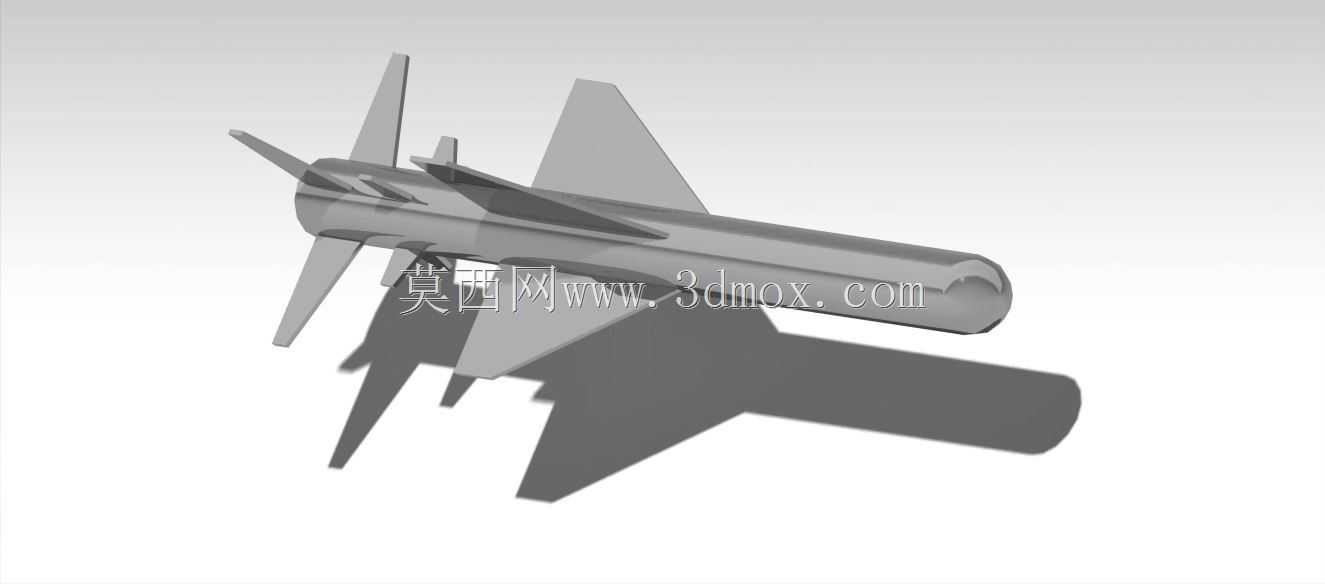

鹰击8反舰导弹高精度三维结构模型

在海防体系的装备三维建模工作中，飞航式反舰导弹的结构还原一直是军工装备仿真、作战场景推演领域的重点需求，本次完成的yj8反舰导弹三维结构，完全参照实装的气动布局、结构分块逻辑搭建，可直接嵌入各类海防作战仿真场景、装备展示交互项目中使用。从实际应用场景来看，这类反舰导弹的三维模型可支撑多类工程环节：在作战仿真系统搭建中，可作为水面舰艇、岸防阵地的挂载配属模型，匹配不同发射平台的安装接口尺寸，还原导弹从发射点火、巡航飞行到末端突防的全流程姿态演示；在装备教学实训场景中，可拆分弹体结构、弹翼组件、尾舵机构、导引头舱段等独立模块，用于装备结构认知、维修流程模拟的交互开发；在国防教育类展陈项目中，可配合地形、海面场景完成挂载展示、飞行轨迹模拟等可视化效果。从产品功能特性对应的结构设计来看，该弹采用常规飞航式布局，圆柱形主弹体的直径公差控制在实装尺寸的千分之二以内，弹体头部为卵形整流罩结构，过渡段曲面连续无折角，可有效降低飞行过程中的空气阻力；中弹翼为大展弦比切尖三角翼，采用折叠式结构设计，弹翼折叠后可完全收纳于弹体侧面的贮运发射箱边界内，展开后翼展尺寸匹配实装的气动参数，弹翼与弹体的连接转轴位置、作动机构安装位均按照实装结构预留，可直接添加动画约束模拟弹翼展开、舵面偏转的动作过程；尾部为十字形尾舵布局，四个舵面分别对应俯仰、偏航、滚转三个通道的控制需求，舵面与弹体的连接间隙、作动臂安装位置均做了精细化还原，可支撑飞行动力学仿真的参数匹配。设计思路上，整个模型采用分舱段建模逻辑，从前往后依次划分为导引头舱、战斗部舱、燃料舱、发动机舱、尾段控制舱五个独立结构段，各舱段之间的连接法兰、定位销孔位置均按照实装结构还原，既可以整体装配完成整机展示，也可以拆分各舱段做内部结构的拓展演示；弹体表面的口盖、天线、管路走线槽等细节均按照实装照片做了等比例还原，没有添加多余的装饰性结构，所有曲面均采用G2连续过渡，避免出现棱角、褶皱等不符合实装气动外形的错误。外形尺寸与安装边界方面，弹体总长度、弹径、翼展、尾翼展长均严格参照公开的实装参数等比例缩放，折叠状态下的最大横向尺寸完全匹配主流舰载倾斜发射箱、岸防发射架的安装内腔尺寸，模型的重心位置按照实装的重心分布做了坐标校准，在添加飞行动画、挂载约束时可直接匹配物理参数，不需要额外调整配重位置；弹体尾部的发动机喷口结构做了内凹细节还原，喷口内的收敛段、扩张段曲面均按照冲压发动机的实际结构搭建，可支持发动机尾焰特效的挂载匹配。在实际建模过程中，针对弹翼折叠机构的运动干涉问题做了专门的运动仿真验证，确保弹翼从折叠状态到展开状态的全过程中，弹翼与弹体表面、相邻舵面之间不会出现结构干涉，转轴的转动角度范围与实装的作动行程完全一致；弹体表面的所有凸起结构均做了圆角处理，符合军工产品的加工工艺要求，没有出现尖锐直角、壁厚不均等不符合加工逻辑的结构错误。对于需要做内部结构拓展的使用者，可在现有舱段划分的基础上，直接在各舱段内部添加导引头雷达、战斗部装药、燃料贮箱、涡喷发动机、控制电路板等内部组件，不需要重新调整弹体的外形曲面；对于用于可视化渲染的场景，模型的UV拆分已按照分舱段逻辑完成，可直接赋予金属蒙皮、雷达罩透波材料、舵面复合材料等不同材质，不需要重新做拓扑优化。
