带手柄法兰式手动瓣式通气阀结构

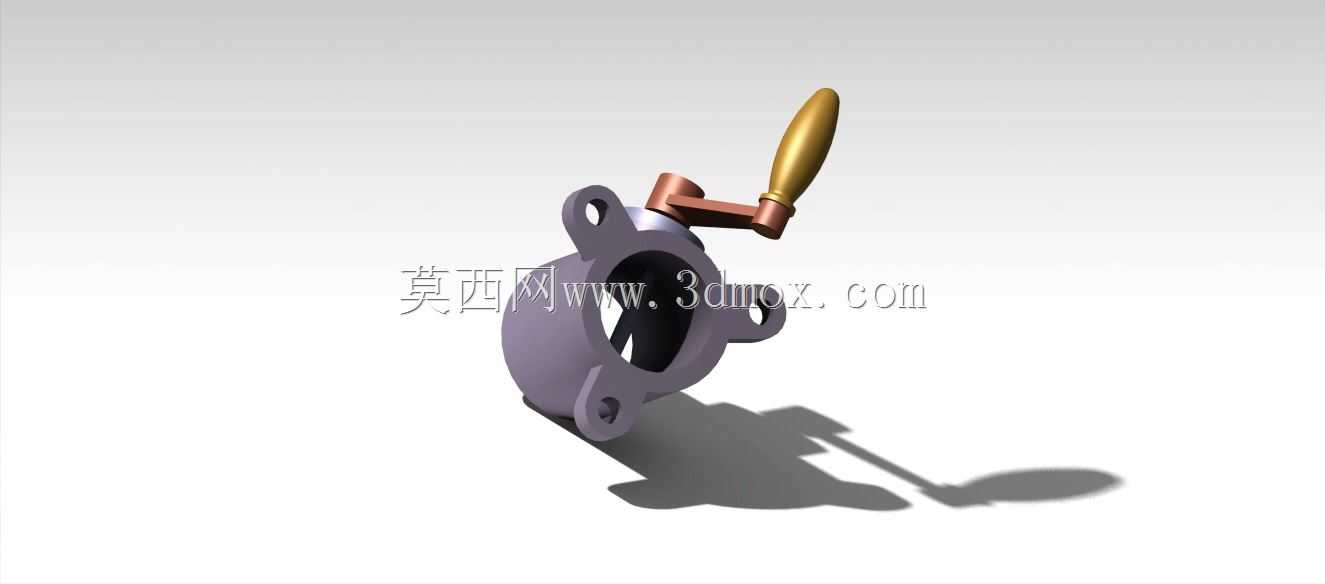

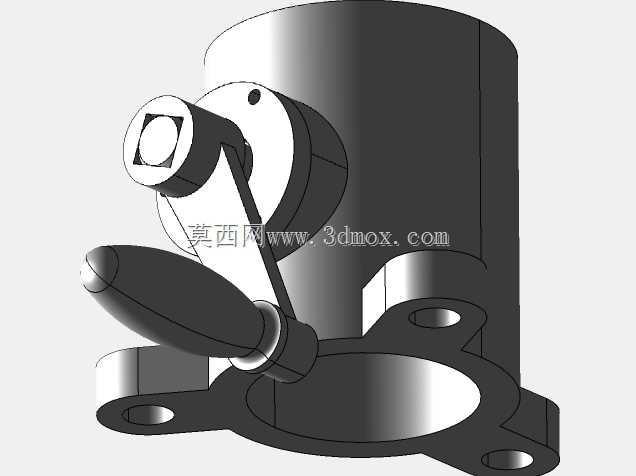

在中小口径低压管路的通断控制场景里，这类带操作手柄的瓣式通气阀是很常见的流体控制元件，常被布置在压缩空气支路、低压通风管路、小型工艺气放空节点上，用来完成气路的快速导通与截断操作，相比电动、气动控制的同通径阀件，它不需要额外配置动力源与控制回路，纯手动操作的结构可靠性更高，在现场检修、临时气路切换、应急截断的工况下适配性极强。从结构设计逻辑来看，这款阀采用法兰式安装接口，阀体上预留了三个带安装孔的连接耳，安装时不需要额外加工焊接法兰，直接通过螺栓穿过连接耳就能把阀固定在对应管路的配对法兰端面上，安装边界的容错空间比较大，三个安装点的布局能保证阀体与管路对接时的受力均匀，不会因为单侧螺栓锁紧力过大导致阀体密封面错位。阀的启闭件是绕固定转轴转动的瓣式结构，操作手柄通过铜质传动拨叉与阀瓣的转轴连接，转动手柄时拨叉带动转轴旋转，就能带动阀瓣在阀腔内部完成90度回转，实现流道的全开或者全关，这种回转式的启闭结构行程短，操作力矩小，现场操作人员不需要借助额外的加力杆，单手握持手柄就能完成启闭动作，手柄表面做了圆弧流线型的造型处理，握持时的贴合度较好，长时间操作也不容易产生硌手的问题。设计时阀腔的通流截面做了等径优化，阀瓣全开状态下不会对通流路径产生明显的节流遮挡，气路通过时的压力损失很小，不会因为阀件的接入导致支路供气压力不足，阀瓣与阀体密封面的配合位置预留了密封件安装槽，可以根据输送介质的特性选配橡胶、聚四氟乙烯等不同材质的密封件，满足不同温度、不同腐蚀特性介质的密封需求。阀体的外部轮廓做了圆弧过渡处理，没有尖锐的棱角凸起，一方面是铸造或者机加工时的工艺性更好，不容易产生应力集中的薄弱点，另一方面在现场安装布线时也不会刮擦相邻的管路或者线缆，整体结构的紧凑度很高，安装后占用的管路轴向、径向空间都比较小，在空间局促的设备内部气路布局场景里也能顺利布置。从实际使用的角度出发，这款阀的操作位置做了偏心设计，手柄转动时不会和阀体的安装法兰产生干涉，手柄的转动角度有明确的限位结构，全开和全关位置都有硬限位挡点，操作人员不需要额外观察阀瓣位置，通过手柄的朝向就能直接判断阀的启闭状态，现场巡检时能快速识别气路的通断情况，避免误操作。阀的传动连接位置做了防松结构设计，拨叉与转轴的配合处采用扁方定位加锁紧销的固定方式，频繁操作也不会出现手柄空转、阀瓣动作滞后的问题，日常维护时只需要定期检查转轴位置的密封填料松紧度，不需要拆解整个阀体就能完成密封件的更换，后期运维的工作量很小。在选型适配时，需要注意核对安装法兰的孔位分布尺寸与对接管路的通径匹配度，这款阀的结构只适用于低压工况，不能用在高压流体输送或者需要精确调节流量的场景里，它的功能定位就是快速通断，阀瓣的回转角度只有全开和全关两个工作位，不适合做节流调节使用，如果长期在半开半关的状态下工作，高速气流冲刷阀瓣密封面很容易造成密封件过早磨损，出现内漏的问题。建模过程中对各个配合面的公差做了合理预留，转轴与阀体轴孔的配合采用间隙配合，保证转动灵活的同时不会出现过大的旷量，密封槽的尺寸按照对应密封件的标准压缩量设计，装配后密封件的压缩率控制在合理区间，既能保证密封效果，又不会因为压缩量过大导致操作力矩陡增。
