卧式1000L储运罐体结构设计

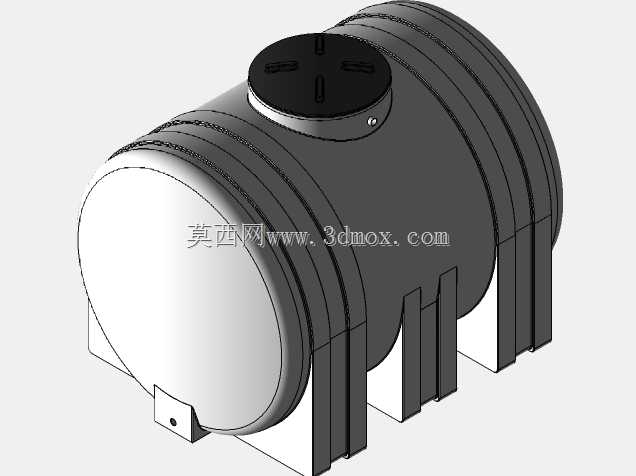

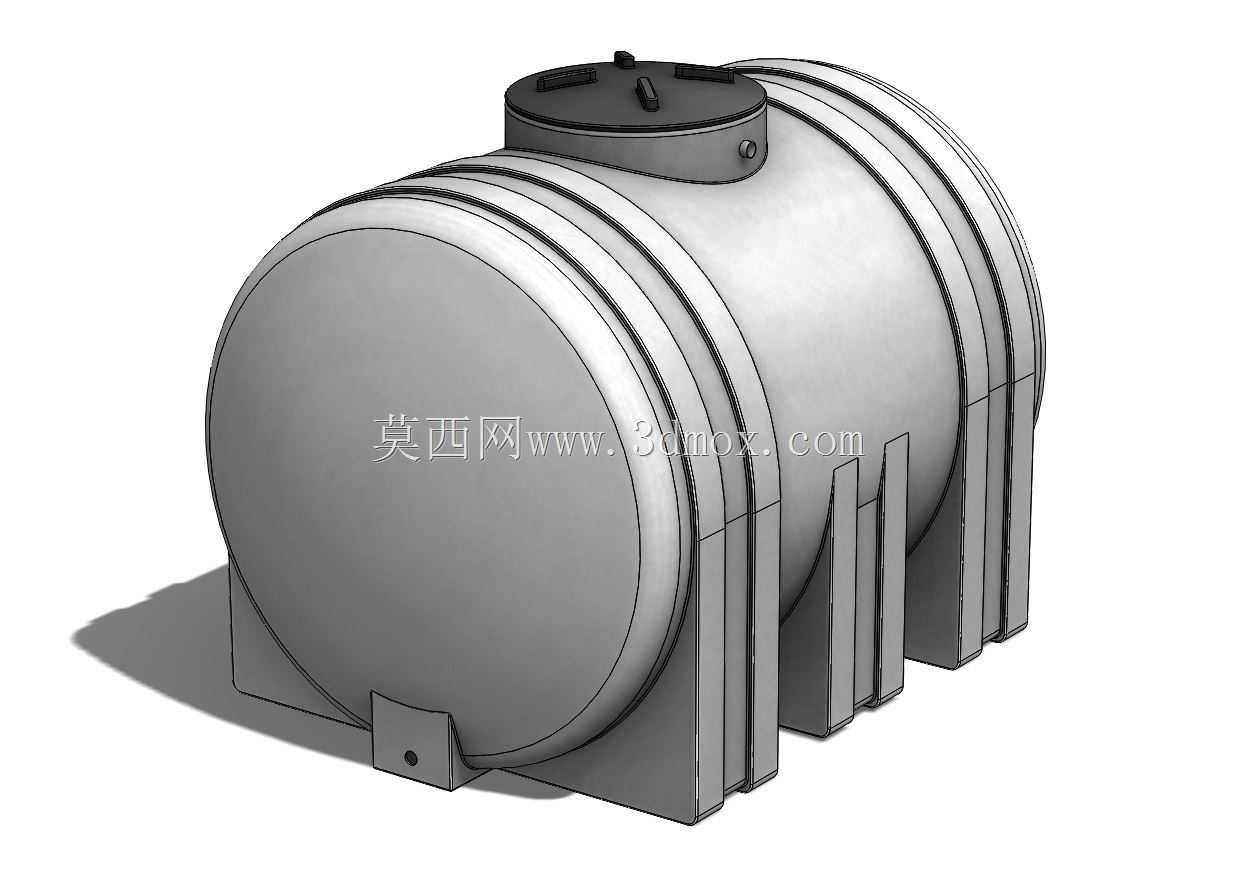

在中小型散装液体储运场景里，这类1000L容积的卧式罐体是应用频次极高的单元设备，常见于农用植保药剂暂存、车载散装饮用水转运、小型工业车间切削液循环储放、户外作业应急供水储料等场景，相比立式同容积储罐，卧式结构的重心更低，在移动载具搭载、临时场地摆放时的抗倾覆表现更优，不需要额外做复杂的地基固定，适配更多非硬化场地的临时使用需求。从结构设计逻辑来看，罐体主体采用圆弧封头加圆柱筒身的组合构型，筒身外侧设置多道环形加强筋，这部分结构是为了抵消罐体满液状态下筒壁承受的静液压力，避免长期使用出现筒身鼓胀变形，加强筋的凸起高度和间距经过受力校核，在控制整体壁厚、降低材料用量的前提下，保证罐体的承压能力满足常压储液的使用要求，不会因为内部液体晃动、外部轻微磕碰出现结构破损。罐体顶部设置的带锁紧结构的人孔口，既可以作为加注液体的入口，也能满足日常清理罐内残留、检修内部构件的操作空间需求，人孔盖的密封结构采用嵌入式压合设计，配合锁紧卡扣可以避免转运过程中液体溅出，同时减少外界杂质进入罐内污染存储介质。罐体底部的支撑脚采用一体化成型的支腿结构，支腿上预留的安装孔位可以直接通过螺栓将罐体固定在载具平台或者配套机架上，支腿的排布间距经过重心核算，满液状态下整个罐体的重心落在支腿围成的支撑面中心区域，不会出现偏载倾斜的问题，支腿与筒身的连接位置做了圆弧过渡处理，避免应力集中导致的连接部位开裂，适配长期反复装载、转运的疲劳强度要求。在实际选型适配时，需要注意罐体的安装边界尺寸，卧式布置的总长度要预留出两侧封头的安装间隙，顶部人孔的开启高度要满足操作空间需求，底部支腿的安装孔位间距要和搭载平台的固定梁位置匹配，避免出现安装干涉。这类罐体的壁厚设计兼顾了刚性和韧性，既可以耐受常规的低温户外环境，也能适配大部分弱酸弱碱性的液体存储需求，筒身的光滑内壁减少了液体残留，排空时的余液量极低，降低了不同介质切换存储时的清理工作量。在三维建模过程中，环形加强筋与筒身的融合处理是结构设计的重点，要保证筋条与筒壁的过渡圆角足够大，减少注塑或者滚塑成型时的应力集中问题，同时支腿的倾斜角度要兼顾支撑稳定性和成型脱模的工艺要求，避免出现生产过程中的壁厚不均、结构缺陷。顶部人孔的位置偏离罐体中心轴线一定距离，是为了在罐体倾斜排空时，人孔不会处于积液区域，方便排空操作时的观察和辅助清理，人孔盖上的透气结构可以平衡罐内外压力，避免加注或者排空液体时出现罐内正压或者负压导致的罐体变形。从实际使用反馈来看，这类卧式储罐相比方形储液箱的抗形变能力更强，相同容积下的材料用量更少，圆弧外壁不容易积存污渍，户外使用时的清洁维护难度更低，支撑结构的一体化设计也省去了额外制作安装支架的工作量，直接固定即可投入使用，在中小型散装液体储运、现场作业供液、小型生产线循环储液等场景下的适配性极强，建模时还原的所有结构细节都可以直接对接生产工艺，不需要额外做结构调整就能用于开模或者工装制作。
