立式大容量储液罐体结构设计

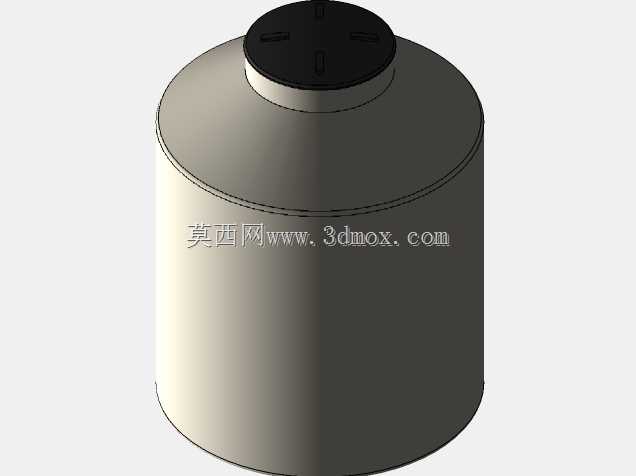

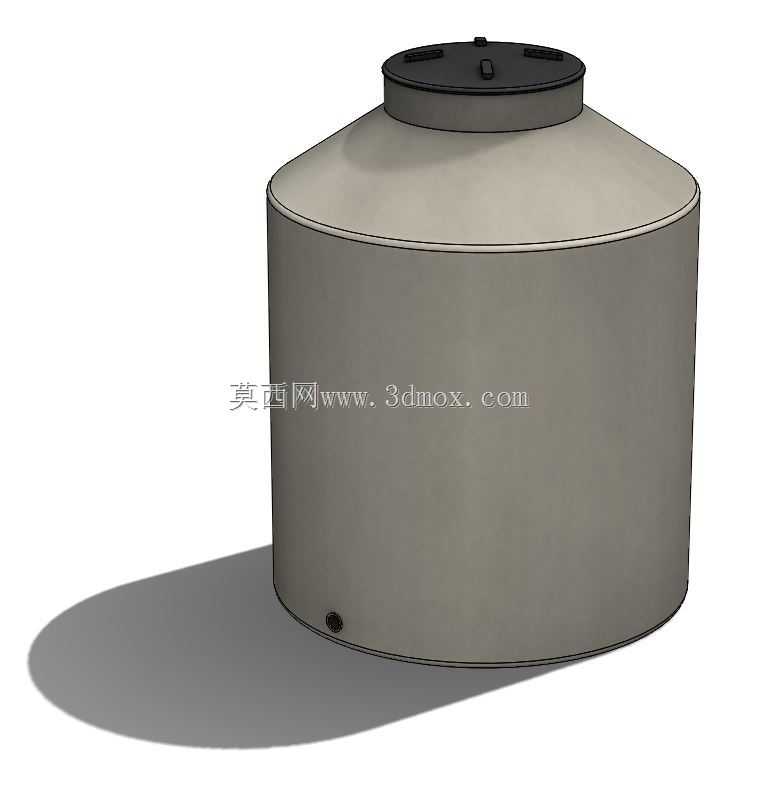

这类立式储液罐体在民用储水、中小型化工原料暂存、农林灌溉蓄水、食品加工行业物料暂存场景中应用十分广泛，区别于传统焊接金属罐体，一体成型的结构从根源上规避了焊缝渗漏的风险，日常运维中不需要定期做焊缝探伤、防腐补涂作业，大幅降低了全生命周期的使用成本。从结构设计逻辑来看，罐体主体采用直筒加锥台过渡的顶部结构，直筒段是主要的储液容腔，等直径的筒身结构在滚塑或者吹塑成型过程中更容易保证壁厚均匀性，不会出现局部壁厚过薄导致的承压不足问题，同时直筒外壁也方便后期做外部加固、液位计安装、管路接驳等改造作业。顶部的锥台过渡段一方面可以降低顶部开口位置的应力集中，当罐体内部因为温度变化出现小幅压力波动时，锥面结构可以更好地分散应力，避免开口位置出现开裂；另一方面锥台结构也能让顶部的积水、落尘自然顺着坡面流到罐体外侧，不会在顶部淤积造成盖板位置的污染或者渗漏。顶部的密封盖板采用多卡扣式的压紧结构，盖板上预留的多个凸起卡位对应罐口的卡槽，旋转到位后即可实现均匀压紧，配合密封胶圈可以达到良好的密封效果，既可以避免外界的灰尘、蚊虫、杂物进入罐内污染储存介质，也能减少罐内液体的挥发损耗，盖板中心位置的小凸起是开盖施力位，日常运维时不需要额外工具就可以完成开盖、关盖操作，单人即可完成常规的内部清理、介质投加作业。罐体底部靠近下边缘的位置预留了外螺纹接口，这个位置是标准的出液口，安装时距离安装基面预留足够的操作空间即可接驳阀门、管路，因为接口位置处于罐体最低位，正常排液时可以最大限度排净罐内的介质，不会在罐底残留大量积液造成介质浪费或者长期淤积变质。罐体底部做了微凸的环形支撑边，整个罐体放置在平整的水泥基面或者硬化平台上时，环形支撑边可以均匀承载整罐液体的重量，不会因为局部应力过大导致罐体底部变形，同时支撑边和安装面之间预留的微小间隙，也能避免底部长期和积水接触造成的材料老化，延长罐体的使用寿命。做三维建模的时候，首先要确定直筒段的直径和高度比例，常规1100升容积的罐体，直筒段直径控制在1.1米左右，直筒高度控制在1米上下，加上顶部锥台和底部支撑边的高度，整体高度控制在1.2米左右，这个尺寸比例下罐体的重心偏低，满载状态下的抗倾覆性能更好，即使在户外有风的场景下使用也不容易出现倾倒问题。建模过程中要注意所有转角位置都做足够大的圆角过渡，不能出现尖锐的直角结构，一方面是符合塑料成型的工艺要求，避免成型过程中出现应力集中导致的开裂，另一方面圆角结构也能减少罐体内部的清洁死角，日常冲洗内部的时候水流可以顺着圆角顺畅流动，不会在转角位置淤积残渣。顶部锥台的锥度控制在1:5左右比较合适，锥度过大会导致顶部占用的横向空间过多，锥度过小则起不到分散应力和导流的作用，罐口的直径控制在0.4米左右，足够成年人探身进去做内部清理作业，同时也不会因为开口过大影响顶部的结构强度。安装边界方面，这类罐体不需要做专门的预埋固定，只需要保证安装基面的平整度误差不超过5毫米，基面承载力满足满载总重量的要求即可，1100升的罐体满载水的重量在1.1吨左右，普通的硬化水泥地面、钢结构平台都可以满足承载要求；如果是在室外多风地区使用，可以在罐体外部加装两道抱箍，抱箍和侧面的墙体或者固定支架连接即可，不需要在罐体本身做打孔固定，避免破坏罐体的整体结构造成渗漏。日常使用中需要注意，这类罐体适合储存常温状态下的中性介质，如果要储存酸碱类介质，需要提前确认罐体材料的耐腐性能，不要超温、超介质范围使用；接驳管路的时候，出液口位置的阀门不要过度拧紧，避免螺纹位置受力过大出现开裂，外接管路要做单独的支撑，不要让管路的重量全部压在罐体的接口上，长期受力会导致接口位置变形渗漏。从建模细节来看，罐体的壁厚要根据储存介质的密度做调整，储存水这类低密度介质时，壁厚控制在5毫米左右即可满足强度要求，如果是储存密度更大的化工介质，需要适当增加壁厚，同时在直筒段外部增设环形加强筋，提升罐体的环向刚度，避免满载时出现鼓胀变形。
