多轴运动控制用数控操作终端

这款数控操作终端是面向小型专机、改造类数控设备开发的人机交互核心部件，日常在台式钻床数控改造、小型铣床点位控制、多轴送料机构、自动焊接专机这类场景里承担核心的指令输入与状态反馈作用，区别于大型加工中心用的全功能数控系统，它的定位是满足3-4轴以内的点位、直线插补控制需求，适配对成本敏感、功能需求明确的专用设备场景，不需要复杂的曲面加工能力，重点覆盖步进、伺服驱动的脉冲量控制场景，在小型自动化专机的配套里占比不低。

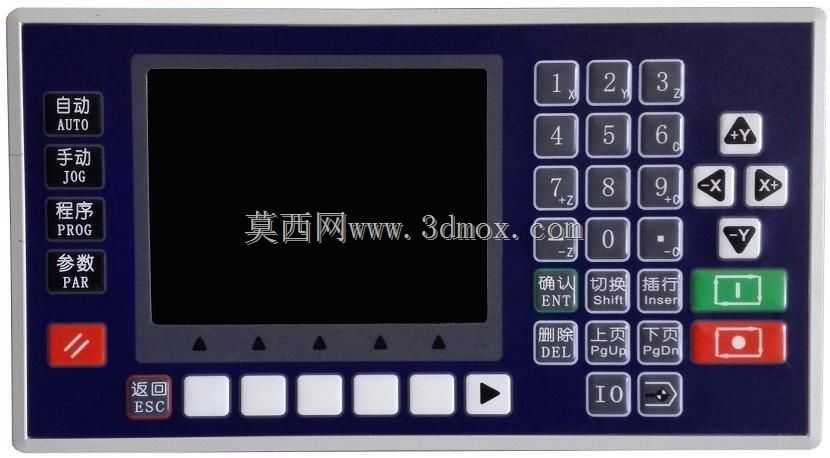

从功能布局来看，面板左侧集中排布了运行模式切换按键，覆盖自动运行、手动点动、程序编辑、参数设置四个最常用的工作状态，每个按键都做了独立的凸起结构，戴劳保手套操作时也能准确触发，不会出现误触的情况，红色的急停按键布置在左下角最顺手的位置，符合安全操作的人机工程要求，紧急状态下操作人员不需要刻意寻找就能快速拍下切断动力输出。中间区域是单色液晶显示屏，日常用来显示轴坐标位置、运行进给速度、程序行号、IO端口状态这些核心信息，屏幕下方布置了6个软功能按键，对应屏幕下方的菜单提示，不同操作层级下可以复用按键功能，在有限的面板空间里拓展了操作选项，不用堆砌过多的物理按键。右侧区域是数字输入区与轴手动操作区，数字按键兼顾了坐标数值输入、参数值修改的需求，每个数字键上都标注了对应的轴选、倍率调整的复用功能，配合旁边的方向按键、轴移动按键，手动模式下可以快速完成单轴点动、连续移动、回零操作，绿色的循环启动、红色的进给保持按键做了颜色区分，和行业通用的操作习惯保持一致，操作人员不需要额外适应就能上手。

做这款产品的三维建模时，首先要考虑的是安装边界的匹配性，这类控制器一般是嵌入安装到设备的操作箱面板上，所以建模时要严格卡准面板外轮廓的尺寸，背部的安装卡扣、接线端子的突出尺寸要留足空间，避免安装时和操作箱内部的走线、其他电气元件发生干涉。面板上的所有按键都要做真实的凸起高度建模，按键和面板之间的间隙要符合实际的装配公差，不能出现按键和面板面重合的错误，屏幕区域要做分层处理，最外层的透明保护屏、中间的液晶显示层、背部的屏蔽层都要体现出结构层次，方便后续做装配干涉检查的时候确认屏幕的固定方式。背部的散热槽、接线端口的位置要和实际硬件的排布一致，建模时要考虑到接线时的操作空间，电源接口、信号接口、IO接口的位置不能和安装加强筋发生冲突。

从实际使用的角度出发，这款控制器的外壳采用阻燃ABS材质，面板表面做了细磨砂处理，长期接触手上的油污、切削液也不会留下明显的痕迹，按键采用硅胶材质，按压行程在2mm左右，反馈清晰，长期按压不会出现卡滞的问题。安装时只需要在操作面板上开出对应尺寸的安装孔，将控制器嵌入后用背部的卡扣压紧固定即可，不需要额外的固定螺丝，装配效率很高。接线端采用插拔式端子排，更换设备时不需要重新一根根拆线，直接拔下端子排就能完成控制器的拆卸替换，维护起来很方便。在做设备配套选型的时候，要确认控制器的轴数支持能力、脉冲输出频率是否匹配所选伺服或者步进电机的响应要求，同时要确认面板的安装开孔尺寸和自身操作箱的预留空间匹配，背部的接线深度要留够至少50mm的走线空间，避免端子接线后盖板无法合上。建模过程中还要注意面板上的字符标识位置要和实物对齐，每个按键上的丝印位置要准确，方便后续做渲染或者出工程图的时候直接用于生产参考，按键的圆角、面板的边缘倒角都要按照实际的工艺要求做出来，不能出现尖锐的棱角，避免操作时划伤操作人员。
