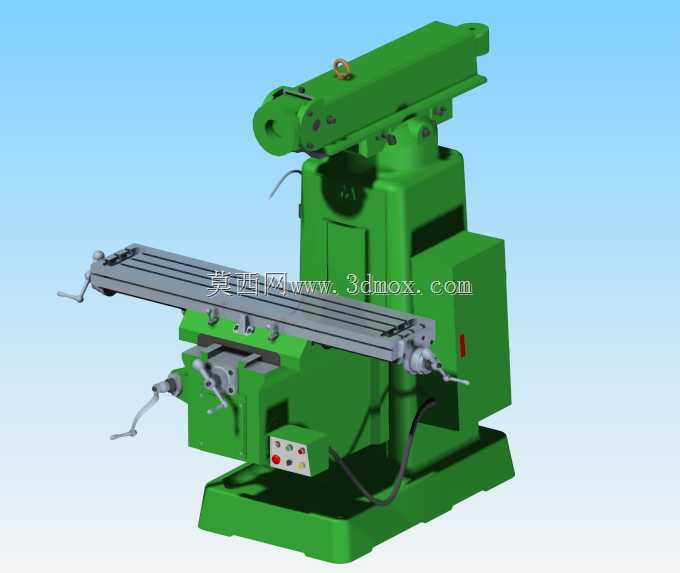

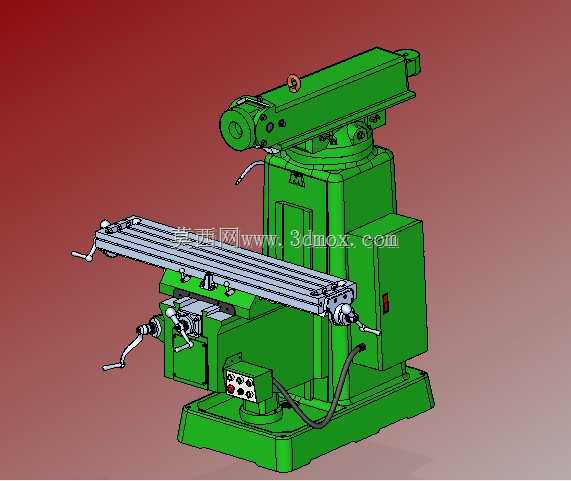

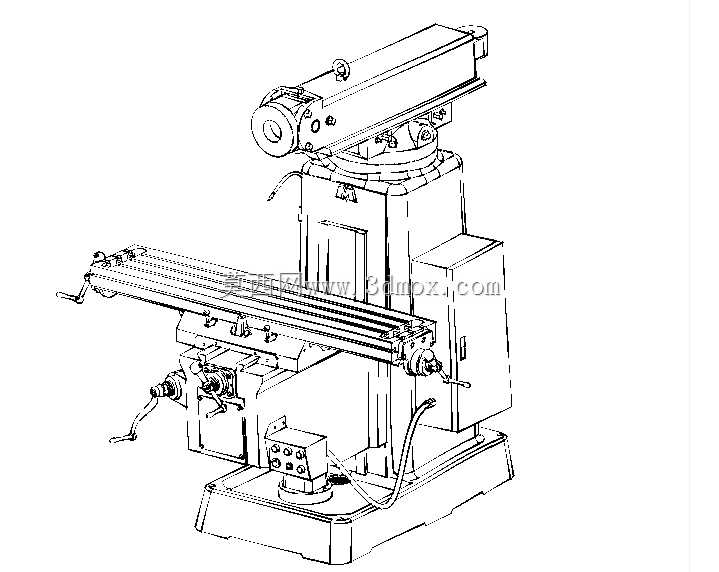

立式升降台铣床整机结构三维数模

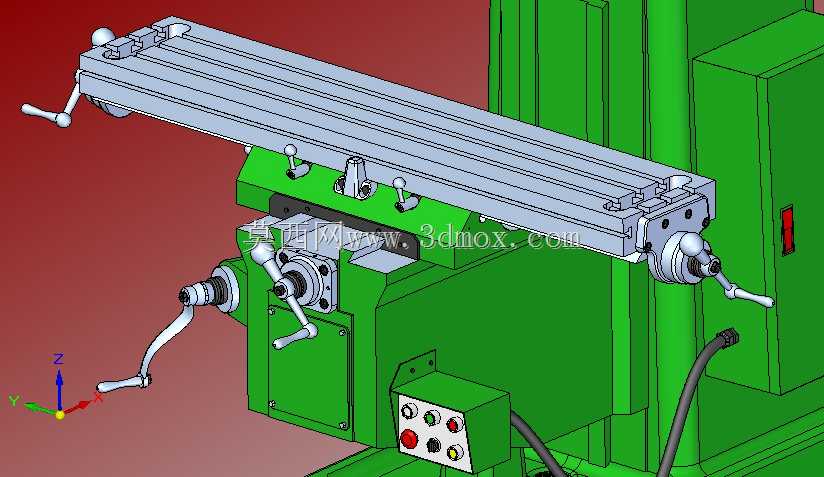

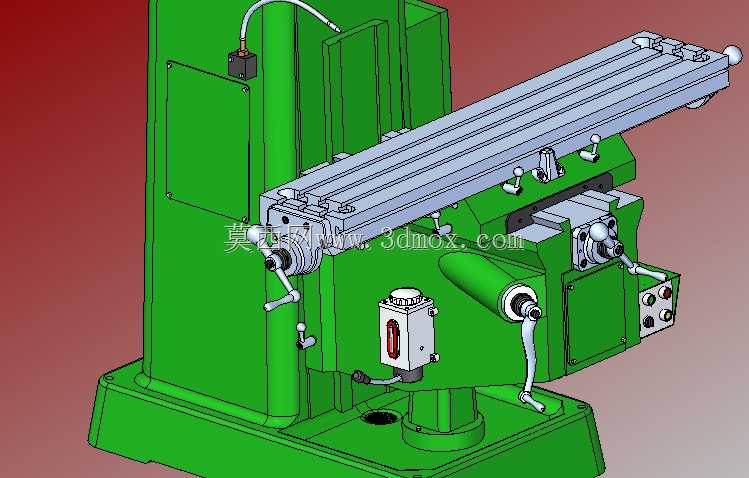

在中小批量机械加工车间的平面、沟槽、齿轮、成型面加工工位，这类立式升降台铣床是普及率极高的通用切削设备，区别于重型龙门铣的大工件适配性，它更侧重中小型异形金属件的灵活铣削作业，能完成平面铣削、键槽铣削、分度齿形加工、斜面铣削等多类工序，适配工装夹具、模具零配件、通用机械结构件的粗精加工需求。从结构设计逻辑来看，整机采用床身一体式承载布局，底部箱型床身作为整台设备的配重与安装基准，内部预留主轴传动、进给传动的安装腔体，床身背部的电气舱整合了设备的控制回路与操作面板，面板上的急停、进给调速、主轴启停按钮按照操作习惯布置在机身前侧下方，操作人员站在设备正前方即可完成所有常规操作，无需频繁移位。悬梁部分布置在床身顶部导轨上，可沿床身水平方向调整伸出长度，用来适配不同长度的刀杆安装需求，悬梁前端的刀杆支架能为长铣刀杆提供额外支撑，降低长刀具切削时的振颤幅度，提升加工面的光洁度。升降台部分是这类铣床的核心进给承载结构，它沿床身正面的垂直导轨做上下升降运动，实现铣削深度的调整，升降台上方的滑鞍可沿横向导轨做前后进给，滑鞍上方的工作台则沿纵向导轨做左右进给，三个方向的进给运动既可以通过手轮实现手动微调，也能通过进给箱的传动链实现自动走刀，工作台表面的T型槽按照通用机床标准间距布置，可直接适配标准机用平口钳、分度头、回转工作台等通用工装的安装，无需额外加工转接板。设计时需要重点关注各导轨面的配合间隙调整结构，每个进给导轨副都配有镶条调整机构，通过锁紧螺钉就能调整导轨配合的松紧度，兼顾运动灵活性与切削刚性，避免进给爬行或者间隙过大导致的加工尺寸超差。安装边界方面，这类设备的整机占地尺寸适配常规中小型机加工车间的工位布局，底部床身的四个地脚螺栓孔位置按照通用机床安装规范设计，安装时需要保证床身水平度在允许范围内，避免因基础倾斜导致导轨偏磨，影响长期使用精度。主轴部分采用锥孔标准接口，可直接适配标准铣刀夹头、刀柄，主轴转速通过床身侧面的变速手柄调整，不同转速档位对应不同的切削线速度，可适配高速钢刀具、硬质合金刀具加工不同材质的工件。进给传动链中设置了过载保护机构，当切削负载超过设定值时会自动断开进给运动，避免刀具崩损或者传动部件损坏。设备的冷却管路从床身内部引出，喷嘴位置可随意调整，能直接对准切削区域输送切削液，带走切削产生的热量同时冲排切屑，冷却系统的储液箱集成在床身底部，无需额外占用工位空间。从建模细节来看，所有操作手柄的位置、手轮的刻度环、工作台的T型槽尺寸、各锁紧手柄的布置都完全还原真实设备的结构，每个运动部件的装配关系都按照实际机床的装配约束搭建，可直接用于机床操作培训的虚拟演示、车间布局的工位规划模拟，也能作为机床改造、工装设计时的干涉检查参考基准，在做自动化上下料改造时，可直接基于这个数模确定机械手的运动行程、安装位置，避免现场安装时出现结构干涉问题。
