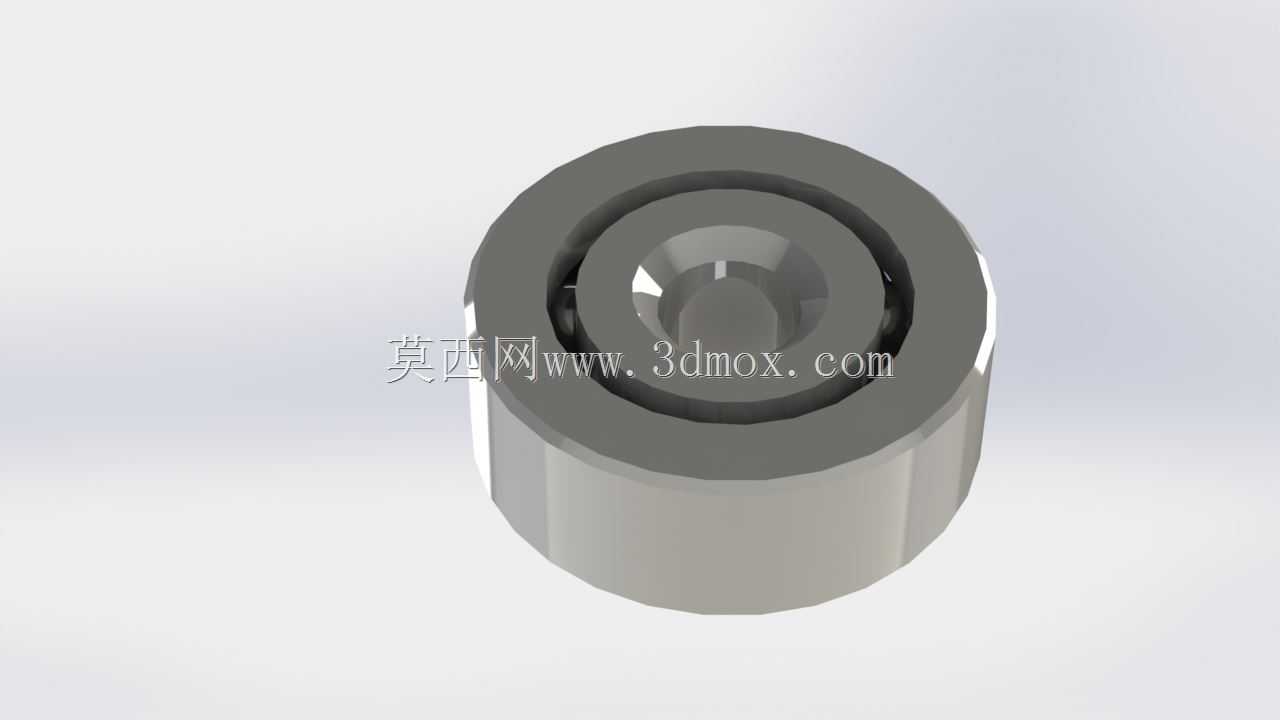

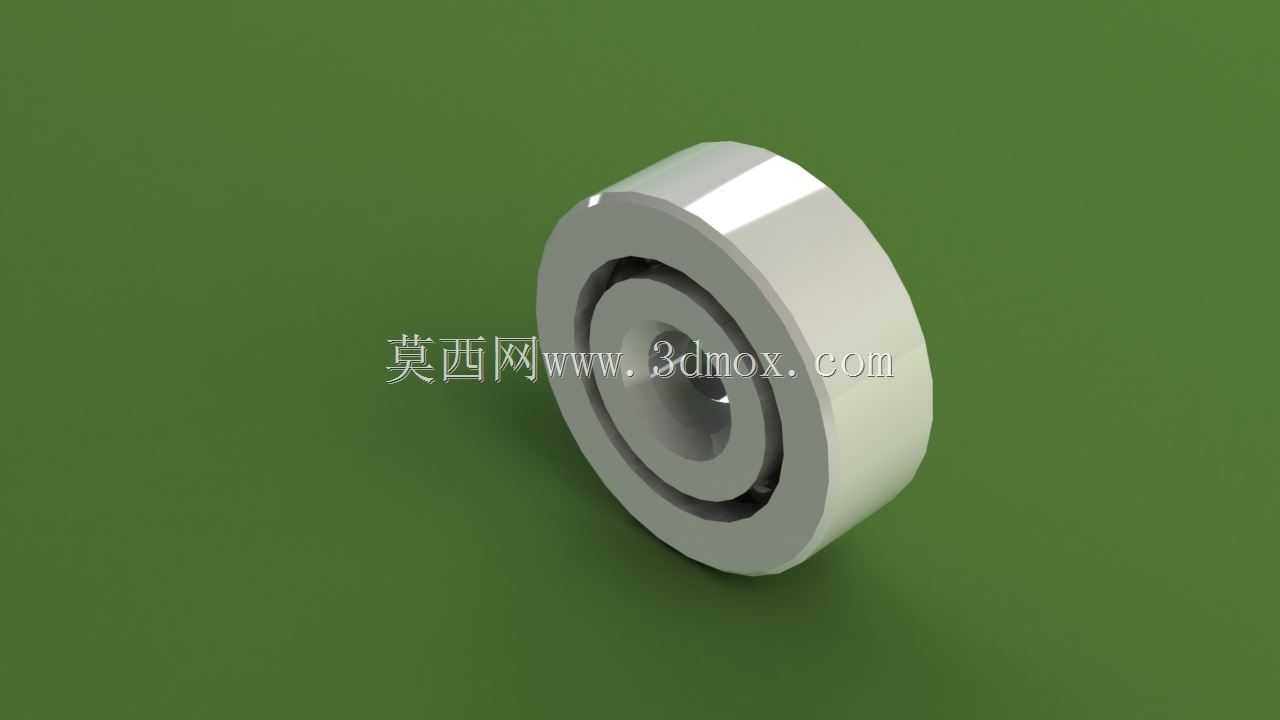

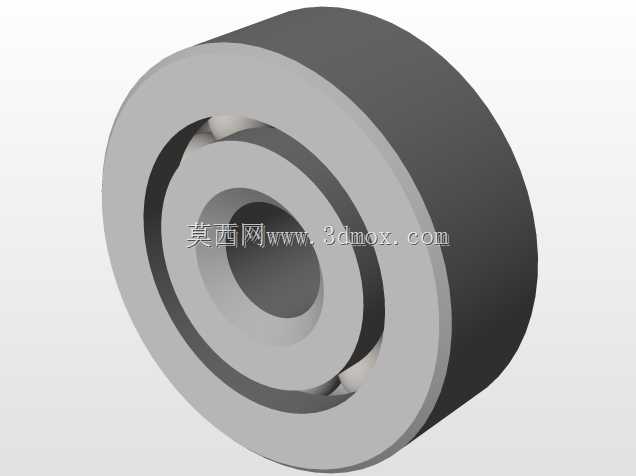

麦克马斯特轻型深沟滚珠轴承结构

　　在常规中小型传动系统的设计选型过程中，这类轻型滚珠轴承的应用覆盖范围极广，从民用小家电的电机输出端，到小型输送线的从动辊支撑，再到台式加工设备的主轴辅助支撑位，都能见到同结构轴承的身影。不同于重载工况下使用的滚子轴承，这类轻型滚珠轴承的核心设计目标是在有限的径向安装空间内，提供稳定的低摩擦回转支撑，同时兼顾一定的轴向承载能力，适配中低转速、载荷波动较小的连续运转场景。

　　从结构设计逻辑来看，该轴承采用经典的深沟滚道构型，内圈与外圈的滚道曲率略大于滚珠直径，既可以保证滚珠在滚道内的顺畅滚动，又能在承受纯径向载荷时，让接触角保持在极小范围内，减少运转过程中的摩擦损耗。保持架采用浪形冲压结构，兜孔的间隙经过合理匹配，既可以将每颗滚珠均匀分隔在滚道圆周上，避免滚珠之间直接接触产生额外摩擦，又不会对滚珠的自转造成过多约束，适配常规工况下的润滑脂存留需求。两侧的密封结构采用接触式橡胶密封，能够阻挡外界的粉尘、碎屑进入滚道内部，同时防止内部填充的润滑脂在运转过程中泄漏，减少日常维护的频次，适配多数开式安装、无额外密封防护的设备工位。

　　在安装边界的匹配上，这类轴承的外圈与设备轴承座的配合通常采用过渡配合，内圈与支撑轴的配合根据载荷方向选择合适的配合公差，当内圈随轴同步转动时，选择稍紧的过渡配合避免内圈与轴之间出现跑圈磨损，当外圈作为转动件时则调整为外圈紧配、内圈松配的组合。安装过程中需要注意，敲击受力必须作用在过盈配合的套圈端面上，禁止通过滚动体传递敲击力，避免滚道或滚珠表面出现压痕，影响后续运转精度与使用寿命。轴承的轴向定位通常采用轴用弹性挡圈与孔用弹性挡圈组合的方式，不需要额外设计复杂的定位台阶，能够有效减少支撑部位的轴向尺寸占用，适配结构紧凑的小型设备设计需求。

　　从实际使用的功能特性来看，这类轻型滚珠轴承的启动摩擦力矩极小，在设备冷启动阶段不会产生过大的阻力负载，能够降低驱动电机的启动功率要求。在额定载荷范围内运转时，轴承的径向跳动精度可以满足多数普通传动场景的需求，不需要额外选配高精度等级即可保证回转部件的运转平稳性。针对不同的使用环境，同构型的轴承还可以调整密封形式与润滑介质，比如在高温工况下选用耐高温润滑脂与金属防尘盖结构，在潮湿工况下选用带防水密封的构型，不需要改动整体安装尺寸即可完成适配，给设备的迭代改型留出了足够的选型空间。

　　在三维建模过程中，这类轴承的建模需要重点关注滚道的曲率参数与滚珠的排布间隙，滚道的曲率半径偏差会直接影响后续装配后的接触应力分布，如果建模时曲率设置不合理，后续做有限元受力分析时会出现应力集中的误判，影响选型判断。保持架的兜孔位置需要与滚珠的圆周排布位置严格对应，兜孔与滚珠之间的间隙要符合实际产品的设计规范，避免出现干涉问题，保证装配模型可以正常做运动仿真，模拟实际运转过程中的部件相对位置关系。建模时还要注意标注清楚轴承的内径、外径、宽度三个核心安装尺寸，以及内外圈的定位台阶尺寸、挡圈槽的位置与尺寸参数，方便设计人员在装配时直接匹配对应的轴与轴承座的设计尺寸，减少反复核对参数的工作量。
