直列四缸发动机缸体组结构设计

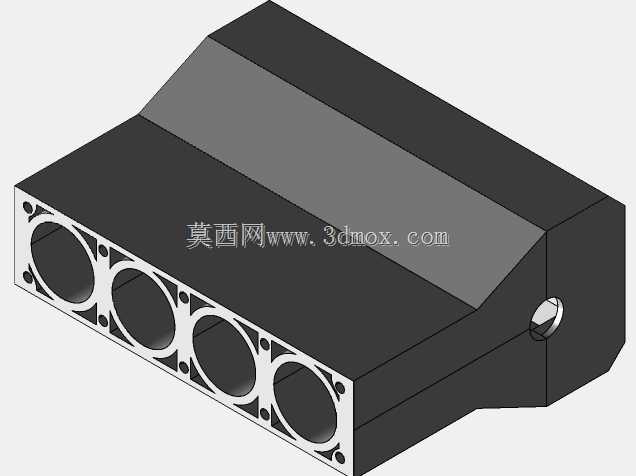

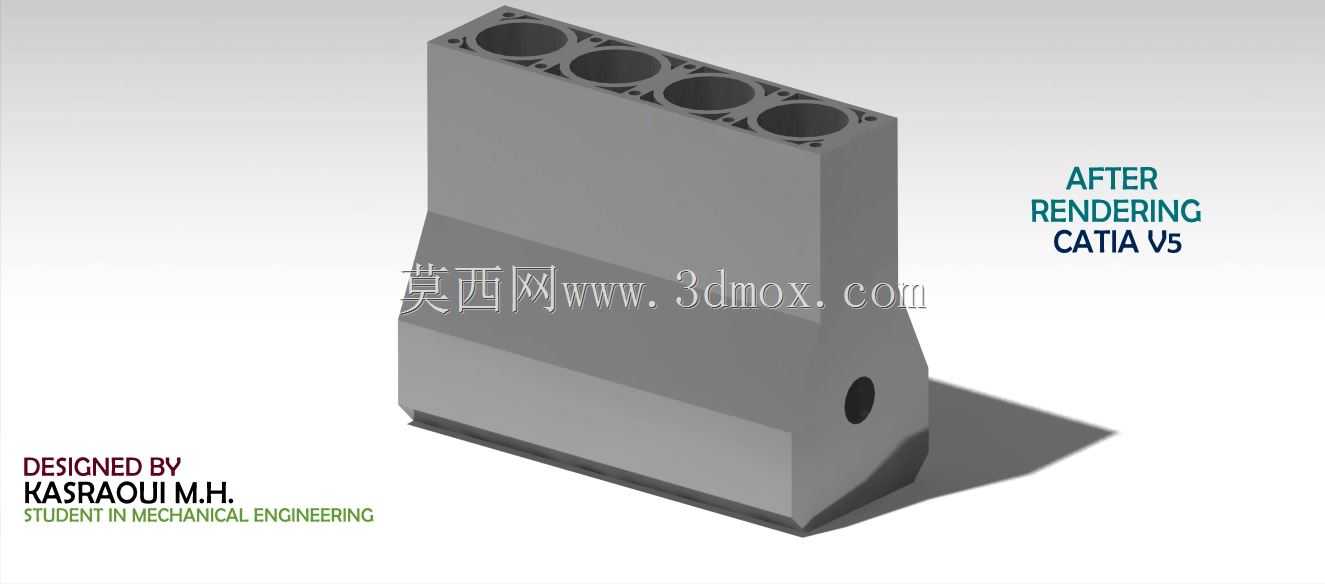

在车用内燃机的整机架构中，缸体组是承载全部燃烧做功载荷、整合周边附属系统安装的核心基体部件，本次呈现的直列四缸缸体结构，适配常规排量的乘用车动力单元，也可经过小幅参数调整后用于小型工程机械、农用动力装备的内燃机组装场景。从实际装机的功能逻辑来看，缸体首先要为活塞往复运动提供精确的导向基准，四个沿曲轴轴向等距排布的气缸孔，是活塞组件完成进气、压缩、做功、排气四冲程循环的运动边界，孔壁的加工精度直接决定活塞环的密封性能，进而影响整机的压缩比、机油消耗率与运行寿命。缸体下部集成的曲轴箱腔体，需要容纳曲轴、连杆组件的回转运动，腔体侧壁预留的主轴承座安装位，要承担曲轴高速旋转带来的交变冲击载荷，因此结构设计时在轴承座周边做了加厚的筋条过渡，避免长期受交变应力出现疲劳开裂。

从设计思路的落地层面，这款缸体采用了常规的水冷式整体架构，气缸孔周边预留了连通的冷却水套空间，冷却液可以在水套内循环流动，带走燃烧室传递到缸壁的多余热量，避免缸体因局部过热出现变形、拉缸等故障。不同于分体式缸体结构，整体式的缸体曲轴箱一体化设计，能够大幅提升整机的结构刚性，减少动力输出过程中的结构形变，同时降低装配环节的累计误差，更适合量产化的乘用车动力总成装配需求。缸体侧面预留的多个安装凸台与通孔，分别对应机油泵、水泵、机油滤清器、正时机构盖板、进排气歧管支架等附属部件的安装定位，每个安装位的孔位坐标都经过装配干涉校验，确保周边部件装车后不会出现运动干涉，也能满足售后维修环节的拆装操作空间需求。

涉及安装边界的尺寸设计上，四个气缸的中心距按照常规小排量直列四缸的通用规范设定，既保证相邻气缸之间有足够的壁厚承受燃烧压力，也不会过度增加缸体的整体宽度，适配横置前驱车型的机舱布局限制。缸体顶面的平面度公差控制在微米级，用于和气缸盖、气缸垫实现紧密压合，保证燃烧室的密封性能，避免出现漏气、漏水、漏油的三漏问题；缸体底面的油底壳安装面预留了均匀分布的螺栓孔位，配合密封胶条可以实现曲轴箱的密封，保证机油回路的压力稳定。缸体侧壁预留的主油道通孔，连通了曲轴轴承、凸轮轴轴承、活塞冷却喷嘴等所有需要压力润滑的点位，油道的走向设计尽可能减少弯折，降低机油流动的阻力，保证高转速工况下各润滑点的机油压力充足。

在实际工程应用中，这类缸体的毛坯通常采用高压铸造工艺成型，材料选用高强度的铝合金或者合金铸铁，铝合金材质的缸体重量更轻，有利于降低整车整备质量，提升燃油经济性，而铸铁缸体的刚性更强、耐磨性能更好，更适合大扭矩输出的柴油动力机型。设计过程中针对缸体的受力薄弱点，比如气缸孔之间的鼻梁区、主轴承座与缸壁的连接位置、附件安装凸台的根部，都做了有限元应力仿真校验，确保在最大爆发压力的工况下，各点位的应力值都低于材料的屈服强度，满足全生命周期的使用可靠性要求。另外缸体上预留的传感器安装孔位，可以适配水温传感器、机油压力传感器、爆震传感器等电控系统部件的安装，匹配现代内燃机的电控燃油喷射系统需求，实现对发动机运行状态的实时监测与调控。
