暗装式墙壁电气接线盒结构设计

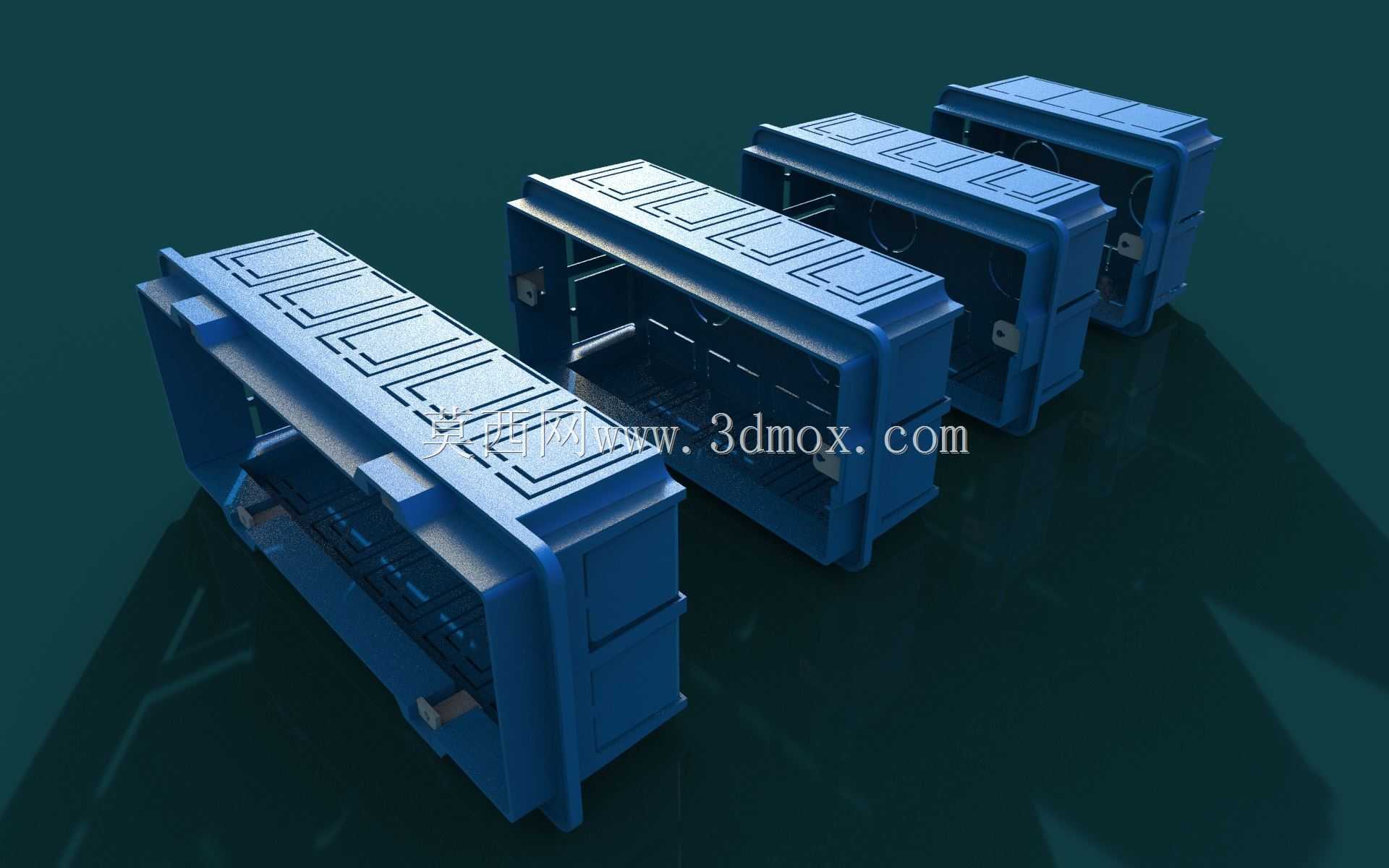

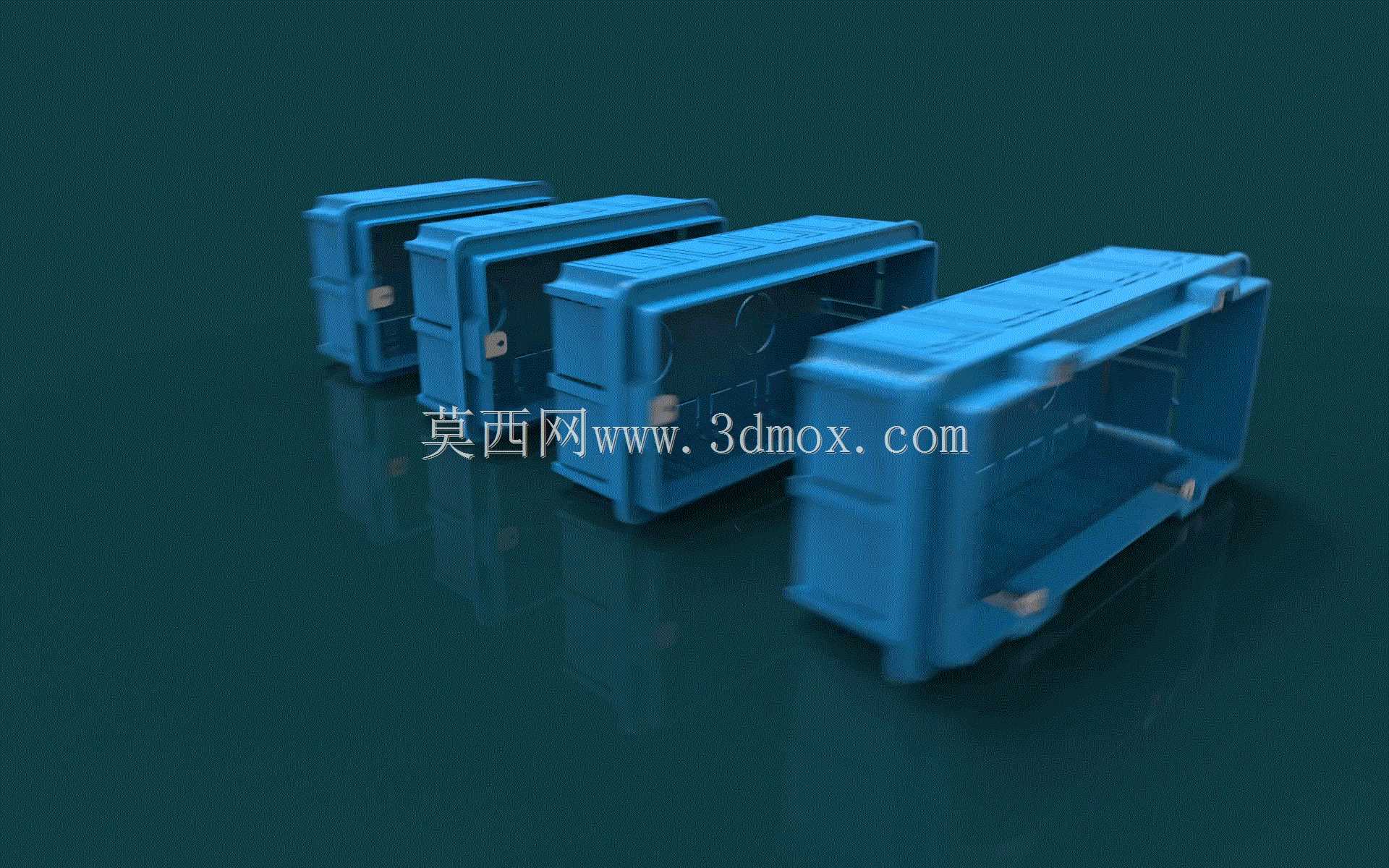

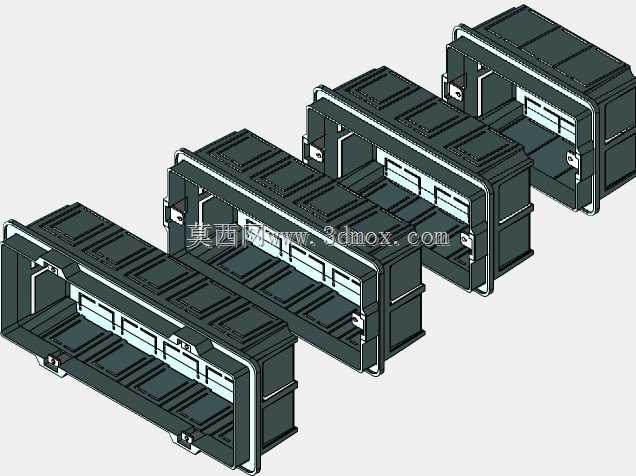

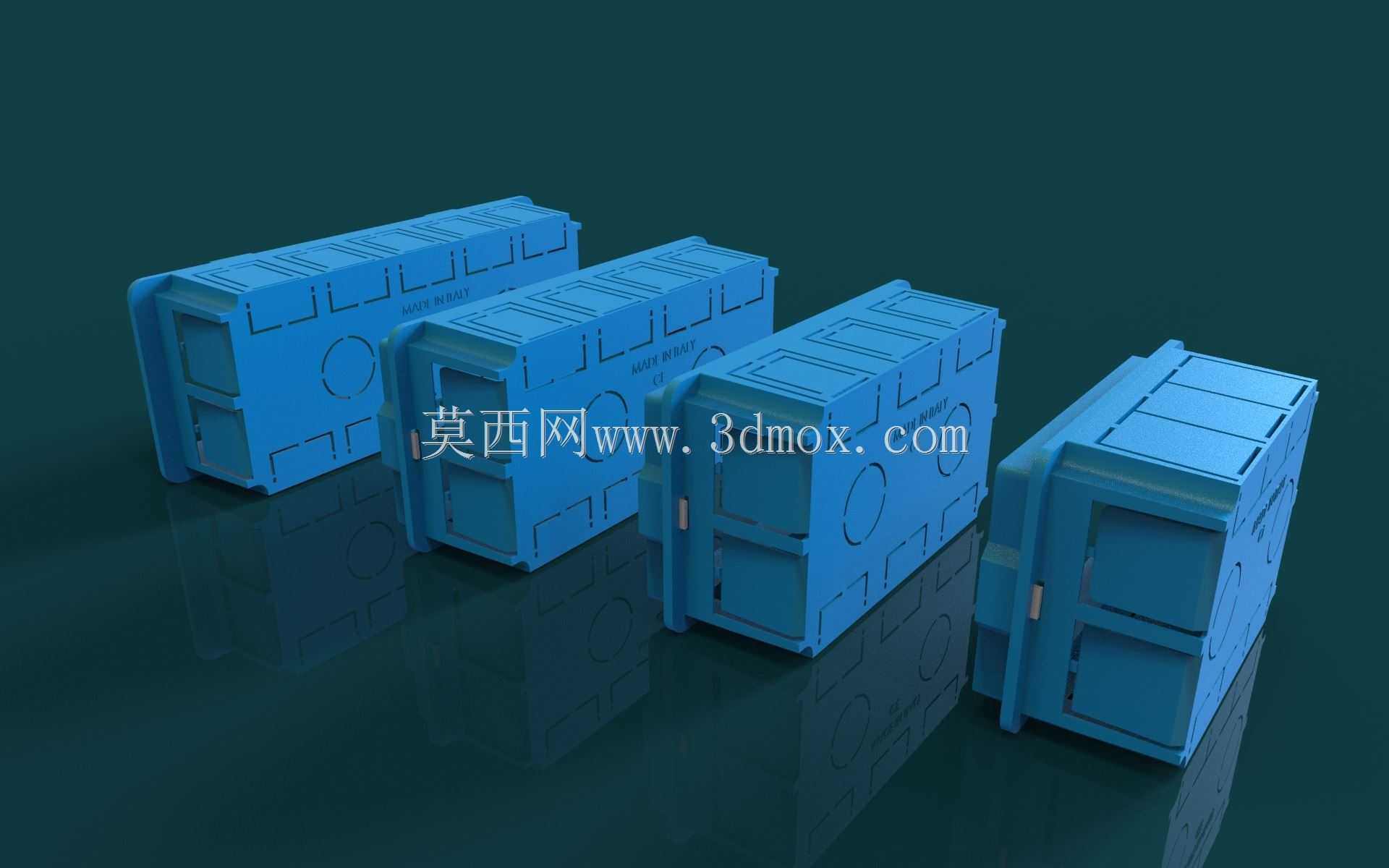

在民用建筑、商用空间的室内电气布线施工环节，暗装接线盒是预埋阶段必不可少的基础配件，承担着容纳线路接头、固定开关插座面板、隔离线路与墙体结构的核心作用，这类埋入式线盒的设计合理性，直接影响后期电气安装的施工效率与长期使用的安全可靠性。不同于明装接线盒直接固定于墙面表层的安装形式，暗装线盒需要在墙体砌筑、抹灰施工前就预埋入墙体内部，因此壳体的结构强度、安装定位结构、内部接线空间的预留，都需要结合现场施工的实际工况做针对性设计。从结构设计角度看，这类暗装接线盒采用长方体壳体形态，壳体侧壁预留有多个敲落孔结构，施工时可根据穿线管的走向敲除对应位置的孔位盖板，适配不同方向的线管接入需求，无需现场额外开孔，减少施工时的二次加工工作量。壳体边缘设置有向外延伸的安装耳，耳片上预留有面板固定螺丝孔位，当线盒预埋完成后，后期安装开关、插座面板时，可直接通过螺丝将面板固定在预埋盒的安装耳上，保证面板与墙面贴合平整，不会出现凹陷、歪斜的问题。考虑到预埋过程中可能受到的混凝土挤压、抹灰层外力冲击，壳体的壁厚设计做了加强处理，侧壁设置有多道纵向加强筋，提升整体抗形变能力，避免浇筑或抹灰过程中线盒被挤压变形，导致后期面板无法正常安装。线盒内部的空腔尺寸做了标准化适配，可满足常规BV线多回路接头的容纳需求，内部预留的接线空间足够施工人员完成线路并头、绝缘包裹的操作，不会出现空间过于局促导致接线操作困难、线路挤压过度的问题。相邻线盒之间可通过配套的连接卡扣实现多联拼接，在需要并排安装多个开关、插座的位置，可提前将多个线盒拼接为整体后再预埋，保证多个面板之间的间隙均匀，安装后外观整齐统一，避免单个预埋出现的位置偏差导致面板拼接不齐的问题。敲落孔的位置设计覆盖了线盒的上下左右四个侧壁，可适配垂直方向、水平方向的线管接入，无论是从楼板向下穿线、从地面向上穿线，还是同墙面水平方向的布线，都能找到对应的接入位置，适配不同的布线走向需求。安装耳的位置与壳体端面保持齐平，预埋时只要将线盒端面与抹灰完成面保持齐平，后期安装面板后就能完全贴合墙面，不会出现突出墙面或者凹陷过深的情况，减少后期补装调整的工作量。壳体的边角做了圆弧过渡处理，避免施工搬运、预埋过程中尖锐边角划伤施工人员，同时也能减少预埋时对墙体结构的局部应力集中，降低线盒周边墙体开裂的概率。在实际施工场景中，这类暗装接线盒可适配砖混结构、剪力墙结构、轻质隔墙等多种墙体类型的预埋需求，针对轻质隔墙的安装场景，线盒侧壁还预留有额外的固定孔位，可通过自攻螺丝将线盒直接固定在隔墙的龙骨上，避免轻质墙体内线盒出现松动移位的问题。线盒内部的固定孔位采用金属嵌件设计，多次拆装面板也不会出现滑牙问题，适配后期装修过程中可能出现的面板更换、线路调整需求，提升整个布线系统的可维护性。从安装边界来看，单联线盒的外形尺寸匹配常规86型开关插座面板的安装标准，预埋时需要在墙体上预留对应尺寸的槽位，槽位深度略大于线盒的整体高度，保证线盒可以完全埋入墙体内部，拼接多联线盒时，相邻线盒的中心间距保持标准面板安装间距，避免后期面板安装出现干涉。壳体采用绝缘阻燃材质，可在线路出现过载发热的情况下阻止火势蔓延，提升电气系统的安全性能，同时材质本身的耐老化性能可满足建筑几十年使用周期的需求，不会因为长期埋在墙体内出现材质脆化、结构失效的问题。
