双回路弹性联轴器结构设计方案

项目分类:3D模型 发布时间:2021-10-16 ID:323029
  • 双回路弹性联轴器结构设计方案
  • 双回路弹性联轴器结构设计方案

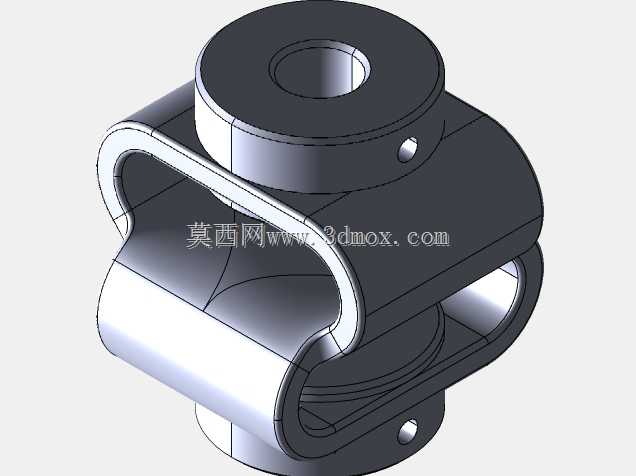

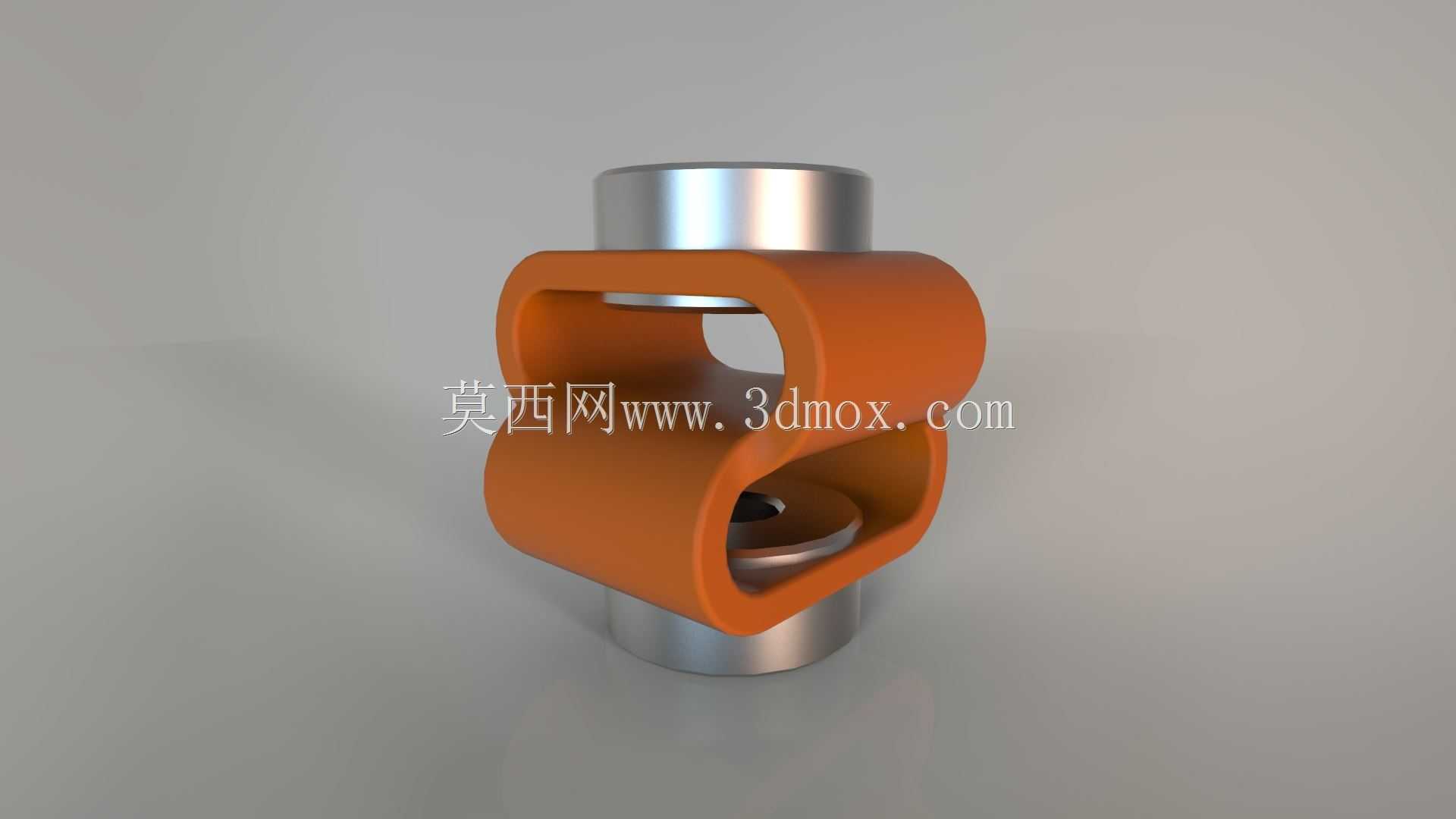

在各类中小功率传动系统的轴系连接场景中,这类双回路结构的联轴器往往能解决传统刚性联轴器无法适配的安装偏差补偿问题,尤其适合两轴存在少量径向、角向偏移的轻工输送、小型泵组、精密传动工位。日常设备运维中,不少一线装配人员都遇到过电机轴与从动轴对中精度不足导致的轴承过早磨损、传动异响问题,这款联轴器的弹性体结构正是针对这类痛点设计,中间的弹性连接环采用对称双环腔结构,在传递扭矩的同时,可通过弹性体的微量形变抵消两轴间的安装偏差,避免硬连接带来的附加载荷传递到两端轴承位。从结构设计逻辑来看,两端的金属轴套采用标准圆柱轴孔设计,可适配不同直径的主动、从动轴端,轴套与中间弹性体的嵌合部位做了圆弧过渡的贴合面,避免应力集中在弹性体的边角位置,延长弹性元件的疲劳寿命。实际选型时需要注意安装边界的预留,这款联轴器的轴向总长度要匹配两端轴的伸出长度,轴套的内孔深度要保证轴端插入后有足够的配合长度,避免传动过程中出现轴孔打滑;径向尺寸方面,中间弹性环的最大外径要预留足够的周边空间,防止运转过程中与周边的机架、护罩发生剐蹭。不同于传统的梅花联轴器、膜片联轴器,双回路的弹性结构在扭转方向具备更均匀的刚度特性,启动瞬间的扭矩冲击可以被弹性体均匀吸收,不会出现单齿受力过大导致的弹性体碎裂问题,在频繁正反转的传动工位上,这种结构的抗冲击表现更稳定。建模过程中,弹性体的双环腔壁厚是核心设计参数,壁厚过薄会导致额定传递扭矩不足,重载下容易出现过度形变甚至撕裂;壁厚过大则会降低偏差补偿能力,失去弹性连接的意义,设计时需要结合额定扭矩、允许偏移量两个核心参数做壁厚的平衡计算,同时弹性体与两端金属轴套的嵌合公差要控制在合理范围,过松会导致传动回程间隙过大,过紧则会给装配带来难度,甚至压装过程中损坏弹性体。两端金属轴套的端面做了倒角处理,既方便轴端的插入装配,也能避免轴孔边缘的锐边割伤安装人员的手部,轴套上的顶丝孔位置做了沉台设计,保证顶丝锁紧后不会突出轴套外圆,避免运转过程中产生额外的风阻与安全隐患。在食品包装、医药输送这类对传动平稳性有一定要求的场景中,这种联轴器的弹性体可选用符合卫生要求的聚氨酯材质,既具备足够的强度,也能耐受日常的清洁消毒剂腐蚀,金属轴套表面做钝化处理,避免长期使用出现锈蚀污染生产环境。做三维建模时,要特别注意弹性体与金属轴套的配合面曲率一致性,装配约束时要保证两个轴套的同轴度基准,模拟实际装配状态下的偏移补偿量,验证不同偏移角度下弹性体的形变是否在材料允许的疲劳范围内,避免实际生产出来的产品在允许偏差范围内出现应力超限的问题。不同于大型重载联轴器的复杂连接结构,这款联轴器的零件数量少,装配流程简单,不需要专用的压装工具,现场运维更换时只需要松开两端顶丝即可完成拆卸,能大幅降低设备的停机维护时间,适合在批量配套的小型传动设备中使用。
